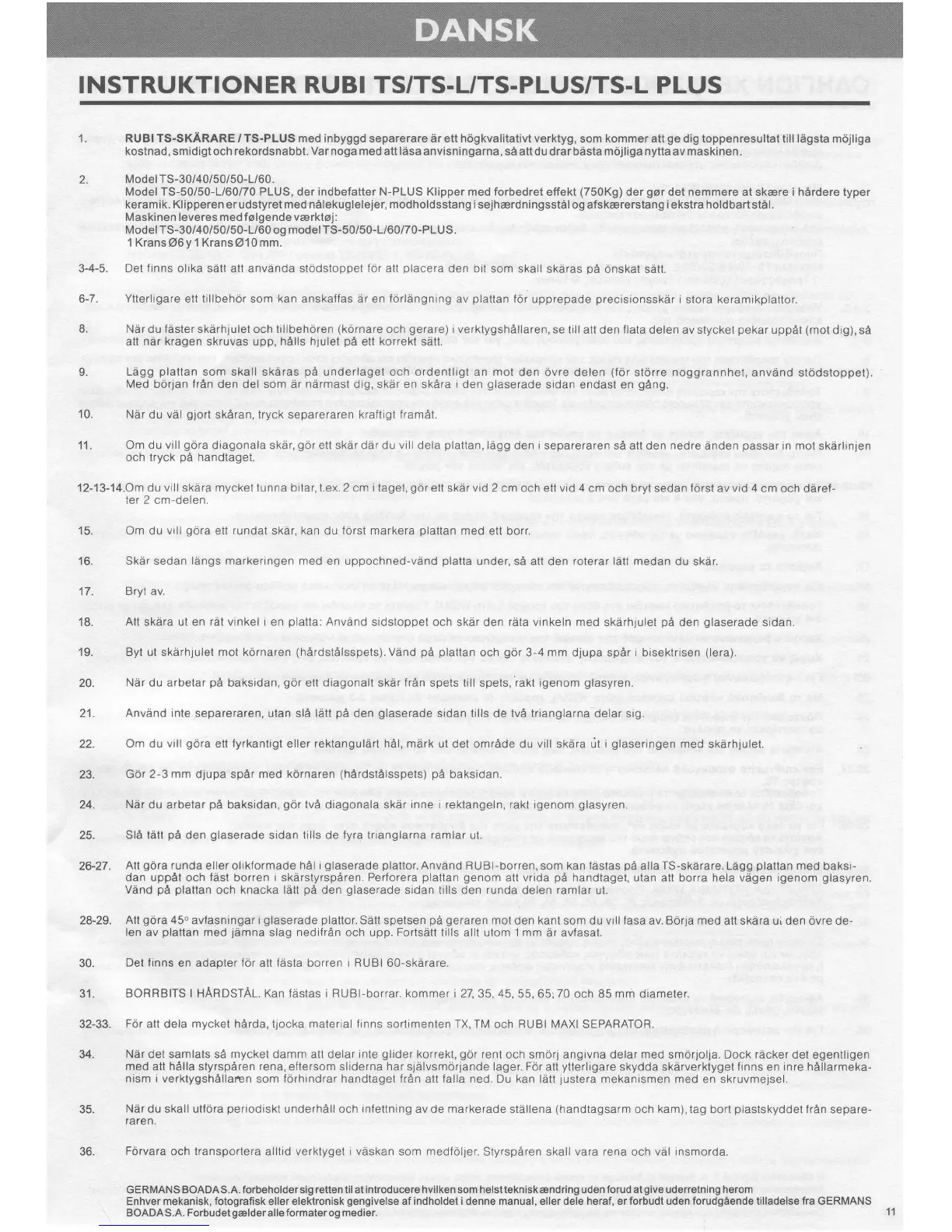

INSTRUKTIONER RUBI TS/TS.UTS.PLUS/TS.L PLUS
1 . RUBI TS-SKARARE / TS-PLUS med inbyggd separerare ar ett hrigkvalitativt verktyg,
som
kommer
att
ge
dig toppenresultat till ltigsta mdjliga
kostnad, smidigt
och
rekordsnabbt. Var noga med att ldsa anvisningarna,
se att du drar bdsta
m6jliga nytta
av
maskinen.
2.
ModelTS-30/40/50/50-L/60.
Model TS-50/50-Ll6Ol7O PLUS, der indbefatter N-PLUS Klipper med forbedret
effekt
(750K9)
der
gor
det
nemmere
at skaere
i
hardere typer
keramik. Klipperen er udstyret med nAlekuglelejer, modholdsstang isejherdningsstAl
og afskererstang
iekstra holdbart
stal.
Maskinen leveres med folgende varktoj:
Model TS-30/40/50/50-L/60
og
model TS-50/50-L/60/70-PLUS.
1 Krans@6y 1 KransOl0 mm.
34-5.
Det finns
olika sdtt att anvanda st6dstoppet
for att
placera
den bit som skall
skairas
pe
onskat satt.
6-7-
Ytlerligare ett tillbehor som kan anskalfas dr en
lorldngning
av
plattan
for upprepade
precisionsskar
i stora keramikplattor.
8. Nar
du
faster skerhlulet
och
tillbeh6ren
(kornare
och
gerare)
i verktygshAllaren,
se
till att den
flata
delen av stycket
pekar
uppAt
(mot
dig), sA
att
nar kragen
skruvas upp,
halls hjulet
pa
etl
korrekl
satt.
9.
Ldgg
platlan
som skall skdras
pd
underlaget och ordentligt
an
mot
den ovre delen
(for
stOrre
noggrannhet,
anvdnd
stodstoppet)
Med bdrlan
lrAn
den del som ar ndrmast dig, skdr en skAra i den
glaserade
sidan endast en
gAng.
10.
Ndr du vdl
gJorl
skaran,
tryck
separeraren
kraftigt framat.
11. Om du
vill
gOra
diagonala skdr,
gor
ett skar dar du
vill
dela
platlan,ldgg
den
i
separeraren sA att den nedre dnden
passar
in mot
skerlinlen
och tryck
pa
handtaget.
12-13-14.Om
du vill skiira mycket tunna bitar, t.ex, 2 cm i taget,
gor
ett skar vid
2 cm och ett vid 4 cm och bryt sedan fdrst av vid 4
cm
och
deref-
ter 2
cm-delen.
15. Om du
vill
gora
ett
rundat
skdr,
kan
du
jorst
markera
plattan
med ett borr,
16.
Skdr sedan langs markeringen med en uppochned-vand
plalta
under, sA att den roterar latl medan
du
skar.
17.
Bryt
av.
18.
Atl skdra
ut
en rat vinkel i
en
platta:
Anvand
sidstoppet och sker den rdta vinkeln med
skdrhjulet
pa
den
glaserade
srdan.
19. Byt ut skdrhjulet mol kornaren
(hrirdst6lsspets).V;ind pA plattan
och
gor
3-4 mm djupa spAr
i
bisektrisen
(lera).
20.
Nar
du arbetar
pe
baksidan,
gor
ett
diagonalt
skdr
frAn
spets till spets,
iakt
igenom
glasyren.
21.
Anvdnd inle
separeraren, ulan slA latt
pA
den
glaserade
sidan lills de tvA trianglarna
delar sig.
22.
Om du vill
gora
ett fyrkantigt
eller
reklangulail h6l, mdrk
ut det omrAde du vill skdra Lit
i
glaseringen
med skarhjulet
23.
Gor 2-3
mm
djupa spar med
kdrnaren
(hArdstAlsspets)
pa
baksidan.
24. Ndr du arbelar
pa
baksidan,
gor
tvA diagonala skar inne i rektangeln, rakt igenom
glasyren.
25.
SIA talt
pa
den
glaserade
sidan tills de
fyra
trianglarna ramlar ul.
26-27.
Att
gora
runda
eller oliklormade hal
i
glaserade plattor.
Anvand R
U
B l-borren, som kan ldstas
pA
alla
TS-skdrare.
Ldgg
plattan
med baksi-
dan uppAt
och
fast
borren
i skarstyrsparen. Perforera
plattan genom
att
vrida
pe
handtaget, utan att borra heia vagen igenom
glasyren.
Viind
pA plattan
och
knacka latt
pe
den
glaserade
sidan tills
den
runda
delen ramlar ut.
28-29.
Att
gora
45o
avfasningar i
glaserade plattor.
Sett spetsen
pA
geraren
mot
den
kant
som
du villfasa
av.
Borja med
att skara uiden ovre
de-
len av
plallan
med
ltimna
slag
nedifrAn
och upp.
Fortsatt
tills allt utom I mm dr avlasal.
30.
Det
finns
en adapter for att lasta borren
i
RUBI 60-skdrare.
31.
BORRBITS I HARDSTAL. Kan fastas i RUBI-borrar. kommer | 27,35,45,
55, 65;70 och 85 mm diameter.
32-33.
Fdr att dela mycket hArda, tjocka material f inns sortimenten TX, TM
och
RU B I MAXI
SEPARATOR.
34.
Nar det samlats sA mycket damm
att
delar inte
glider
korrekt,
gor
rent
och smorj angivna delar med smorjolja. Dock racker det
egentligen
med att halla
styrsparen
rena,
eflersom sliderna
har
sjdlvsmorjande lager. Fdr
att
ytterligare
skydda skarverktyget finns
en
inre hdllarmeka-
nism i
verktygshellarcn som fdrhindrar handtaget fran att falla ned. Du kan latt
justera
mekanismen
med
en skruvmejsel.
35.
Nar du skall
uttora
periodiskt
underhall och
infettning
av de markerade stallena
(handtagsarm
och kam), tag
bort
plastskyddet
frAn
separe-
raren.
36.
Forvara
och lransporlera alltid verktyget iviiskan som medl6ljer.
StyrspAren skall
vara rena
och
val insmorda.
GERMANS BOADAS.A. forbeholdersig
retten
tilat introducere
hvilken
som
helsttekniskandring
uden
forud atgive uderretning herom
Enhver mekanisk, fotografisk eller elektronisk
gengivelse
af indholdet i denne manual, eller dele heraf, er forbudt uden forudgeende tilladelse fra GERMANS
BOADAS.A. Forbudet
galder
alle formater og medier.
