KOM IGÅNG!
MONTERINGSANVISNING

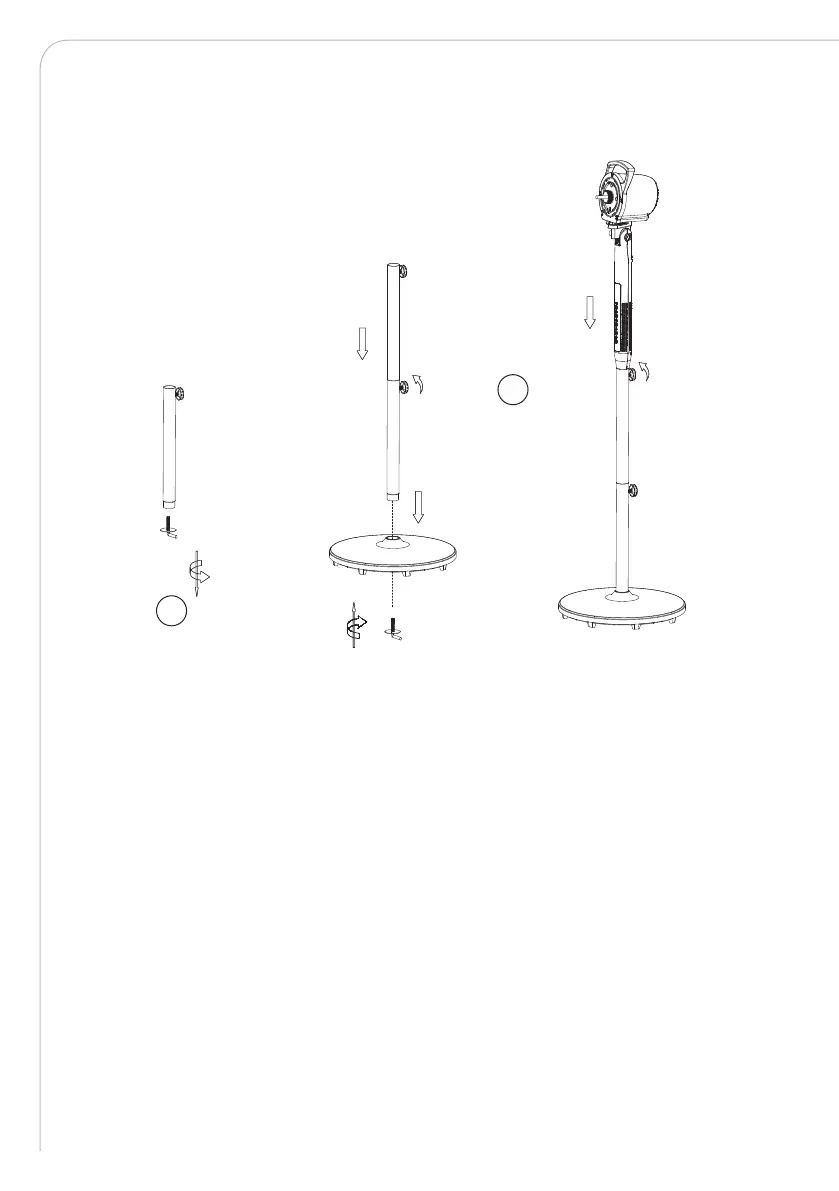

1. Vrid av brickan och skruvkroken från den nedre stången.
2. Denna fläkt kan monteras i 3 olika höjder.
Bordsfläkt: Placera styrenheten direkt i basen och sätt fast den genom att
skruva åt brickan och skruvkroken ordentligt på basens baksida.
Stående golvfläkt – full höjd: Placera den nedre stången i basen och sätt fast
den genom att skruva åt brickan och L-skruven ordentligt på basens baksida.
Placera den övre stången och styrenheten ovanför och använd fästbultarna
för stativet för att förankra hopsättningen.
Stående golvfläkt – medelhöjd: Utför samma förlopp som för full längd, men
montera inte den övre stången.
3. Vrid av gallrets fästskruv.
4. Rikta in och placera det bakre gallret på motorhuset. Fäst det genom att dra
åt gallrets fästskruv.
5. Placera fläktbladet på motoraxeln genom att passa in axelstiftet i spåret.
Fixera bladet genom att dra åt bladets fästskruv. Kontrollera att fläktbladet
kan rotera fritt genom att vrida det med handen.
6. Rikta in de främre och bakre gallren mot varandra.
7. Fäst de främre och bakre gallren genom att dra åt skruven på gallerklämman.
