ERSTE SCHRITTE!
MONTAGEANLEITUNG

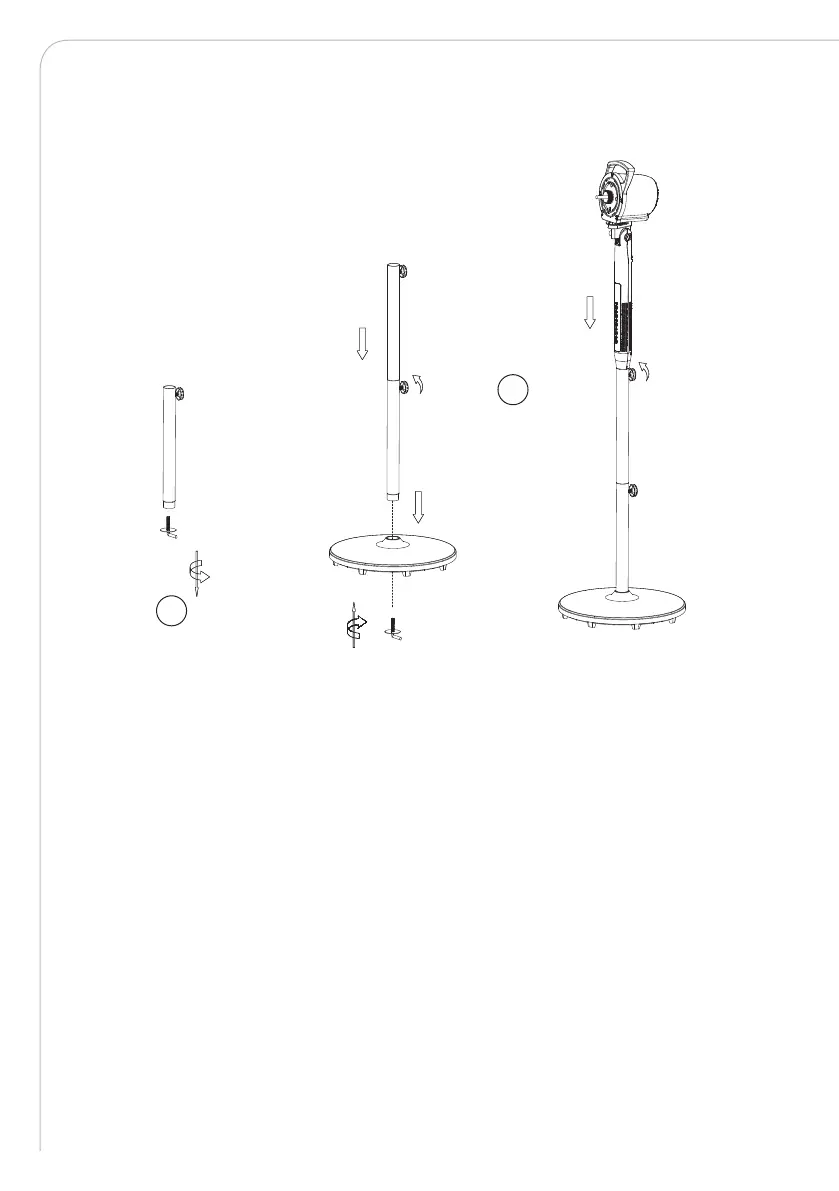

1. Drehe die Unterlegscheibe und die L-Schraube vom unteren Stativrohr ab.
2. Der Ventilator kann in 3 verschiedenen Höhen montiert werden.
Tischventilator: Setze die Steuereinheit direkt in den Standfuß und befestige sie,
indem du die Unterlegscheibe und die L-Schraube auf der Rückseite des Standfußes
fest anschraubst.
Boden-Standventilator – volle Höhe: Setze das untere Stativrohr in den Standfuß und
befestige es, indem du die Unterlegscheibe und die L-Schraube auf der Rückseite des
Standfußes fest anschraubst. Montiere das obere Stativrohr und die Steuereinheit darüber
und verwende die Befestigungsschrauben für das Stativrohr, um sie zu befestigen.
Boden-Standventilator – mittlere Höhe: Gehe genauso vor wie bei der vollen Höhe,
aber lasse das obere Stativrohr weg.
3. Drehe die Befestigungsschraube des Schutzgitters lose.
4. Richte das hintere Schutzgitter aus und setze es auf das Motorgehäuse. Befestige es
mithilfe der Befestigungsschraube des Schutzgitters.
5. Stecke den Ventilatorflügel auf die Motorwelle, indem du die Nut mit dem Wellenstift
ausrichtest. Befestige den Ventilatorflügel mithilfe der Ventilatorflügel-Mutter. Überprüfe,
ob sich der Ventilatorflügel frei drehen kann, indem du ihn mit der Hand drehst.
6. Richte das vordere und das hintere Schutzgitter aus.
7. Schraube die beiden Schutzgitter mithilfe der Schraube am Gitterclip zusammen.
