ARMADO
Inch
1
0
1
2
3
Inch
1
0
1
2
3
FEED
DIRECTION
3
H
J
K
L
B
M
Q
R
G
D
O
Fig. 4
A
N
C
I
F
E
P
T
S
U

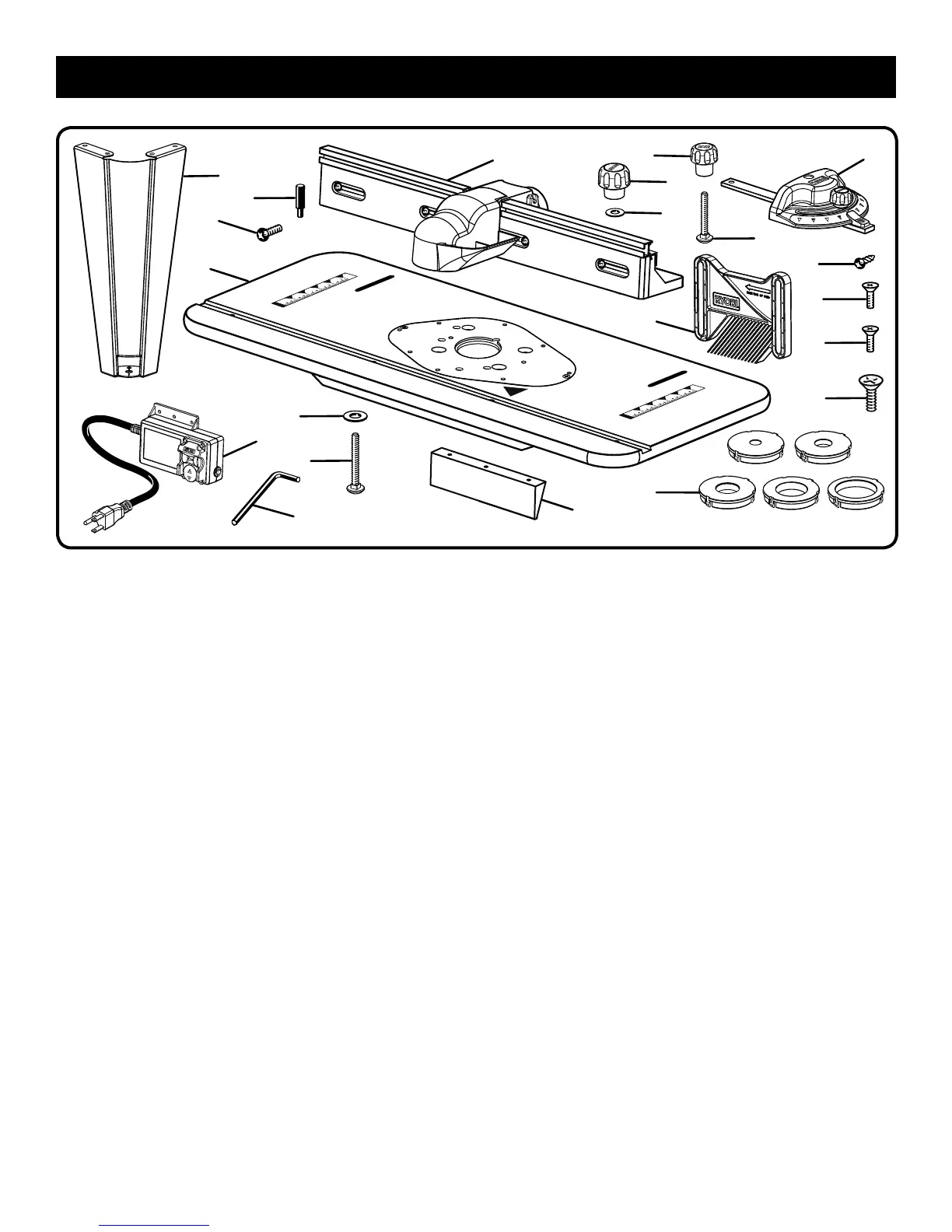

LISTA DE EMPAQUETADO
Vea la figura 4.
A. Tornillo de pata de la mesa ........................................ 16
B. Llave hexagonal ........................................................... 1
C. Pasador de partida ...................................................... 1
D. Tornillo de las protecciones bajo la mesa .................... 6
E. Tornillo de la placa de inserción de
la fresadora (5/16-18 x 3/4 pulg.) ................................. 3
F. Tornillo de la placa de inserción de
la fresadora (10-24 x 5/8 pulg.) .................................... 3
G. Tornillo de la placa de inserción de
la fresadora (10-32 x 5/8 pulg.) .................................... 3
H. Pata de la mesa ........................................................... 4
I. Mesa fresadora ............................................................ 1
J. Conjunto de la caja del interruptor .............................. 1
K. Arandela de perno de carruaje .................................... 2
L. Perno de carruaje ......................................................... 2
M. Protecciones bajo la mesa ........................................... 2
N. Placa de garganta ........................................................ 5
O. Calibre de inglete ......................................................... 1
P. Conjunto de la guía ...................................................... 1
Q. Perilla de bloqueo de la guía ........................................ 2
R. Peine de sujeción ......................................................... 1
S. Tornillo de peine de sujeción ....................................... 2
T. Arandela de perilla de bloqueo de la guía ................... 2
U. Perilla de peine de sujeción ......................................... 2
V. Manual del operador (no se ilustra)
NOTA: Los artículos de la A a la G están incluidos en un envase al vacío por separado
