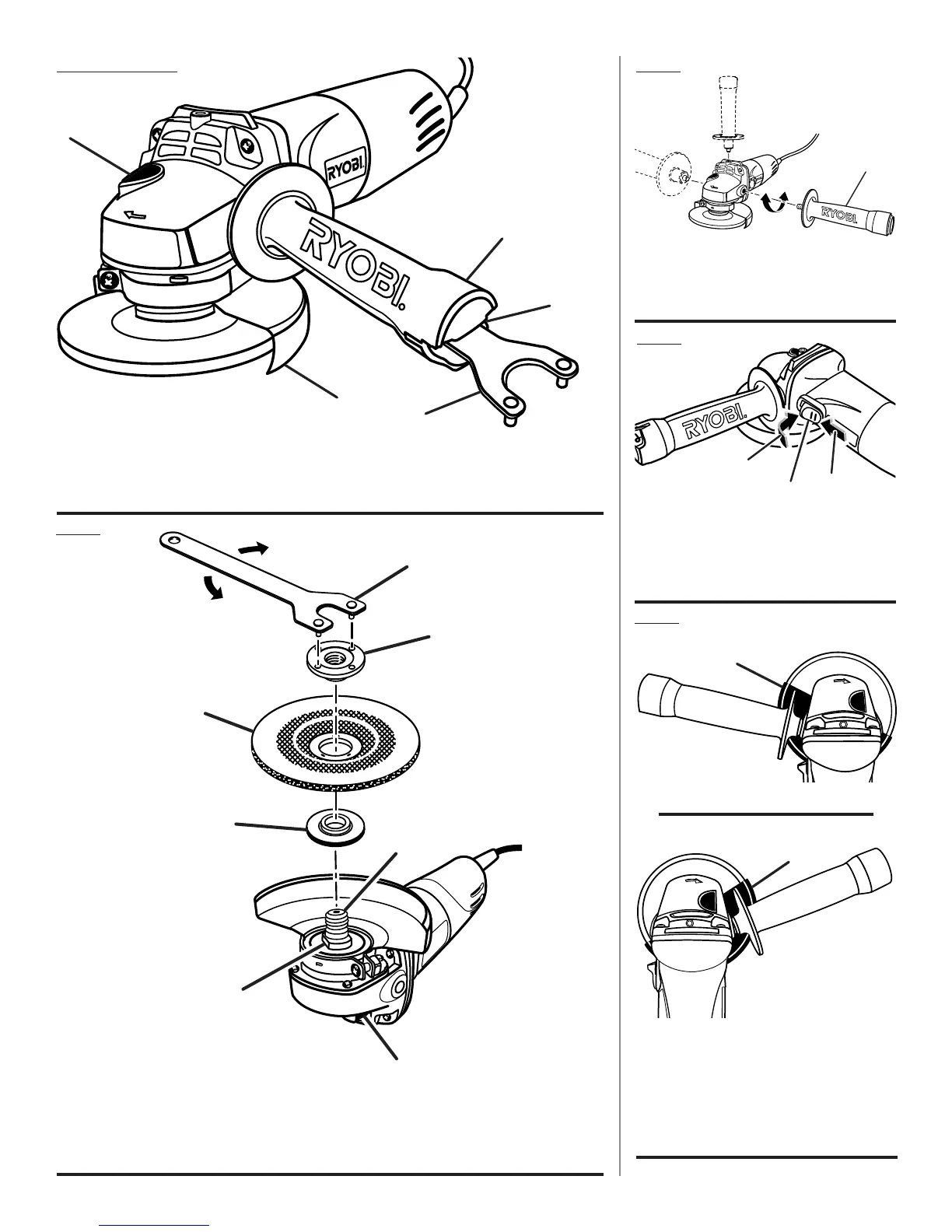

AG403 / AG403G
A - Spindle lock button (bouton de verrouillage,
boton de bloqueo del husillo)
B - Guard (garant, protector)
C - Wrench (clé, llave)
Fig. 2
A - Side handle (poignée latérale, mango lateral)
B - To loosen (pour desserrer, para aflojar)
C - To tighten (pour serrer, para apretar)
A
E
B
D
C
C
B
A
Fig. 1
A - To tighten (serrer, para apretar)
B - To loosen (desserrer, para aflojar)
C - Grinding wheel (meule, muela de esmeril)
D - Disc flange (flasque, brida circular)
E - Flat(s) [méplat(s), caras planas]
H
C
D
G
F
E
I
A
B
Fig. 4
CORRECT LOCATION OF GUARD IS BETWEEN
POINTS A AND B
LA BONNE POSITION GARANT SE TROUVE
ENTRE LES POINTS A ET B
LA UBICACION CORRECTA DEL PROTECTOR
ES ENTRE LOS PUNTOS A Y B
A
B
D - Wrench storage (rangement de clé, lugar de
guadar la llave)
E - Side handle (poignée latérale, mango lateral)
F - Spindle lock button (bouton de verrouillage,
boton de bloqueo del husillo)
G - Spindle (broche, husillo)
H - Flange nut (écrou, tuerca)
I - Wrench (clé, llave)
A - Slide switch (commutateur à glissière, deslice
el interruptor)
B - To lock on (pour verrouiller, para trabar)
C - To turn on (pour mettre en marche, para
encender la unidad)
A
Fig. 3
B
C
