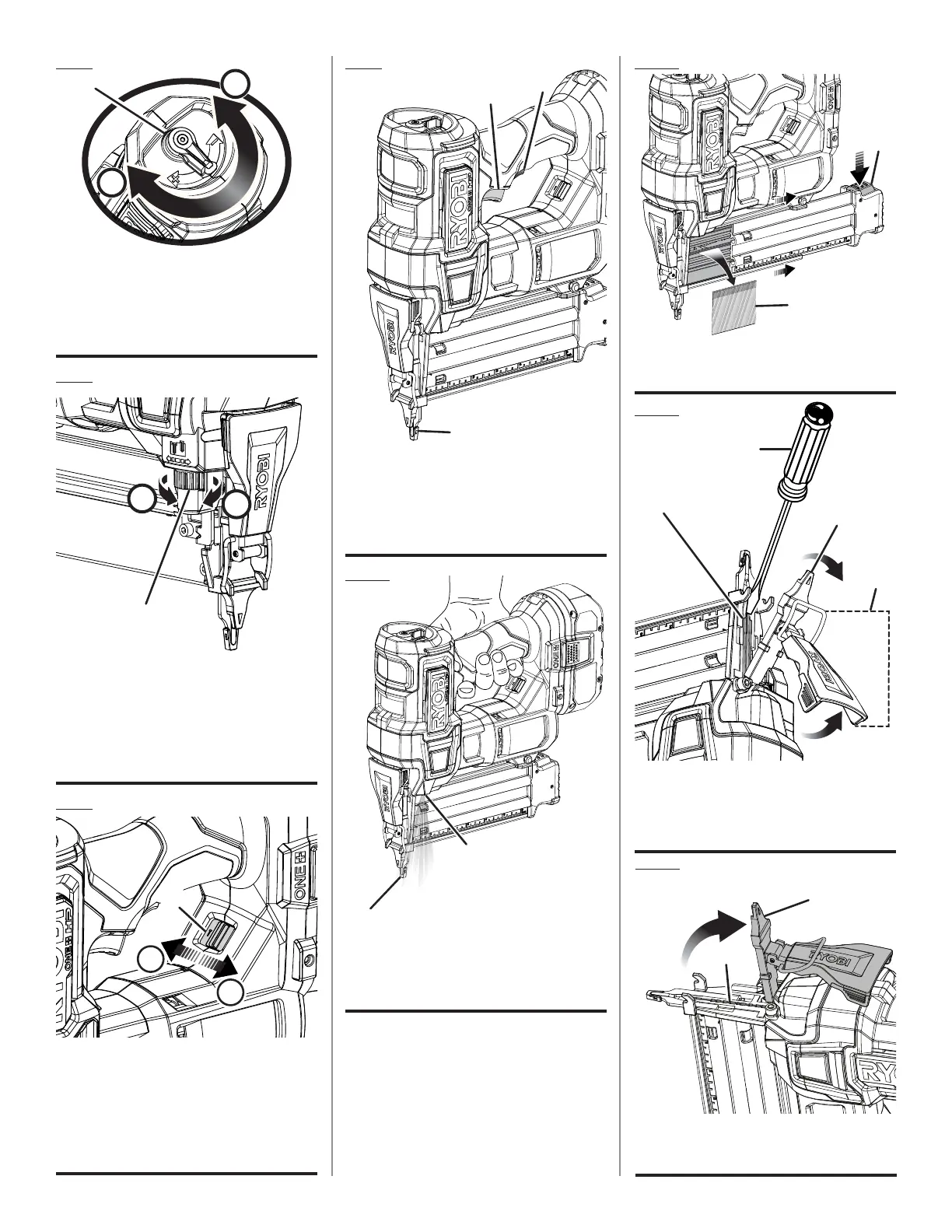

A - Air pressure dial (cadran de pression d’air,
cuadrante de presión de aire)
B - Increase pressure (augmenter la pression,
aumentar la presión)
C - Decrease pressure (réduire la pression,
disminuir la presión)
A - Depth of drive adjustment (réglage de
profondeur d’enfoncement, ajuste de la
profundidad de introducción)
B - To increase depth (pour augmenter la
profondeur, para aumentar la profundidad)
C - To decrease depth (pour réduire la
profondeur, para disminuir la profundidad)
A - LED worklight (lampe de travail LED, luz de
trabajo de LED)
B - Workpiece contact (contact de
déclenchement, disparador de contacto)
A - Magazine release button (bouton de
dégagement du magasin, botón para soltar)
B - Brad nails (clous à parquet, puntillas)
A - Screwdriver (tournevis, destornillador)
B - Latch (loquet, pestillo)
C - Jam release (déblocage, soltador)
D - Driver mechanism (mécanisme
d’entraînement, mecanismo de impulsión)
A - Trigger (gâchette, gatillo)
B - LED worklight grip switch (l’interrupteur
d’éclairage DEL, interruptor del mango con
luz LED)
C - Workpiece contact (contact de
déclenchement, disparador de contacto)
A - Mode selector (sélecteur de mode, selector
de modo)
B - Contact actuation mode (déclenchement par
contact, para disminuir la profundidad)
C - Single sequential mode (mode de
déclenchement par séquence, accionamiento
por contacto)
Fig. 6
Fig. 10
Fig. 7
Fig. 8
Fig. 9 Fig. 11
Fig. 12
A
C
B
A
B
C
B
A
B
C
A
B
C
A
B
A
B
D
C
Fig. 13
A
B
A - Latch (loquet, pestillo)
B - Nail channel (canal à clous, canal de
clavos)
