13

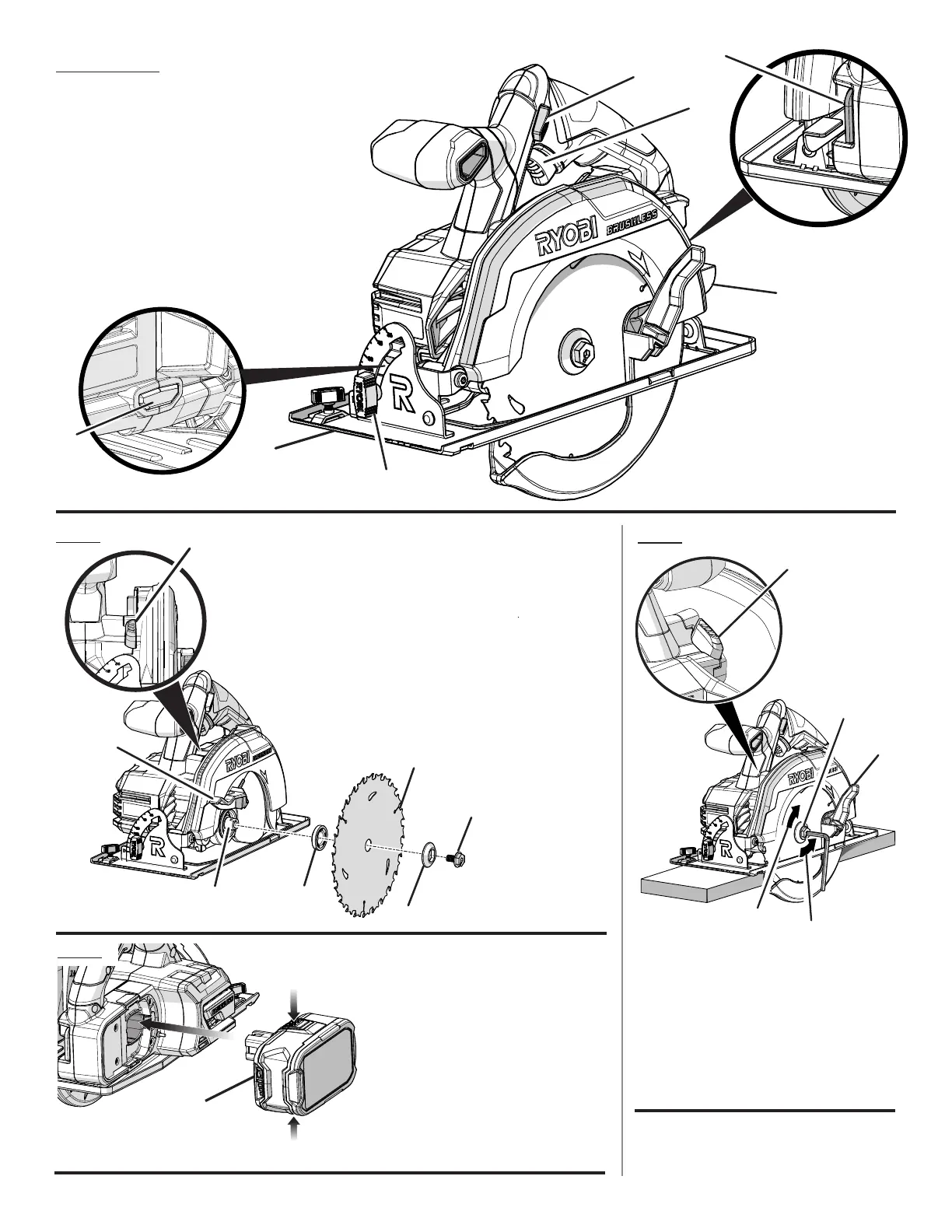

A - Lock-off button (bouton de verrouillage, botón del
seguro de apagado)
B - Switch trigger (gâchette de commutateur, gatillo del
interruptor)
C - Blade wrench storage area (rangement de clé de
lame, área de guardar la llave de la hoja)
D - Depth lock lever (levier de verrouillage de la
profondeur, palanca de bloqueo de profundidad)
E - Width of cut scale (échelle de largeur de la coupe,
escala de anchura)
F - Bevel lock knob (bouton de verrouillage de biseau,
perilla de fijación del bisel)
G - Worklight (worklight, worklight)
P508/P508VN
Fig. 1
Fig. 2
A - Spindle lock button (bouton de verrouillage de broche,
botón del seguro del husillo)
B - Lower blade guard handle (poignée de garde de lame
inférieur, mango de la protección inferior de la hoja)
C - Spindle (broche, husillo)
D - Blade (lame, hoja)
E - Blade screw (vis de lame, tornillo de la hoja)
F - Outer blade washer (rondelle de lame extérieure, arandela
exterior de la hoja)
G - Inner blade washer (rondelle de lame intérieure, arandela
interior de la hoja)
A - Spindle lock (verrouillage de broche, husillo
con seguro)
B - Lower blade guard lever (levier de garde
de lame inférieur, palanca de la protección
inferior de la hoja)
C - Blade screw (vis de lame, tornillo de la hoja)
D - To loosen (pour desserrer, para aflojar)
E - To tighten (pour serrer, para apretar)
Fig. 3
A - Depress latches to remove battery pack
(appuyer sur les loquets pour libérer le
bloc-piles, para soltar el paquete de
baterías, oprima los pestillos)
B - Battery pack (bloc-piles, paquete de
baterías)
A
B
A
A
B
D
E
F
G
C
A
B
D
G
E
F
C
B
D
E
C
A
