Ryobi P523 - Page 25

11

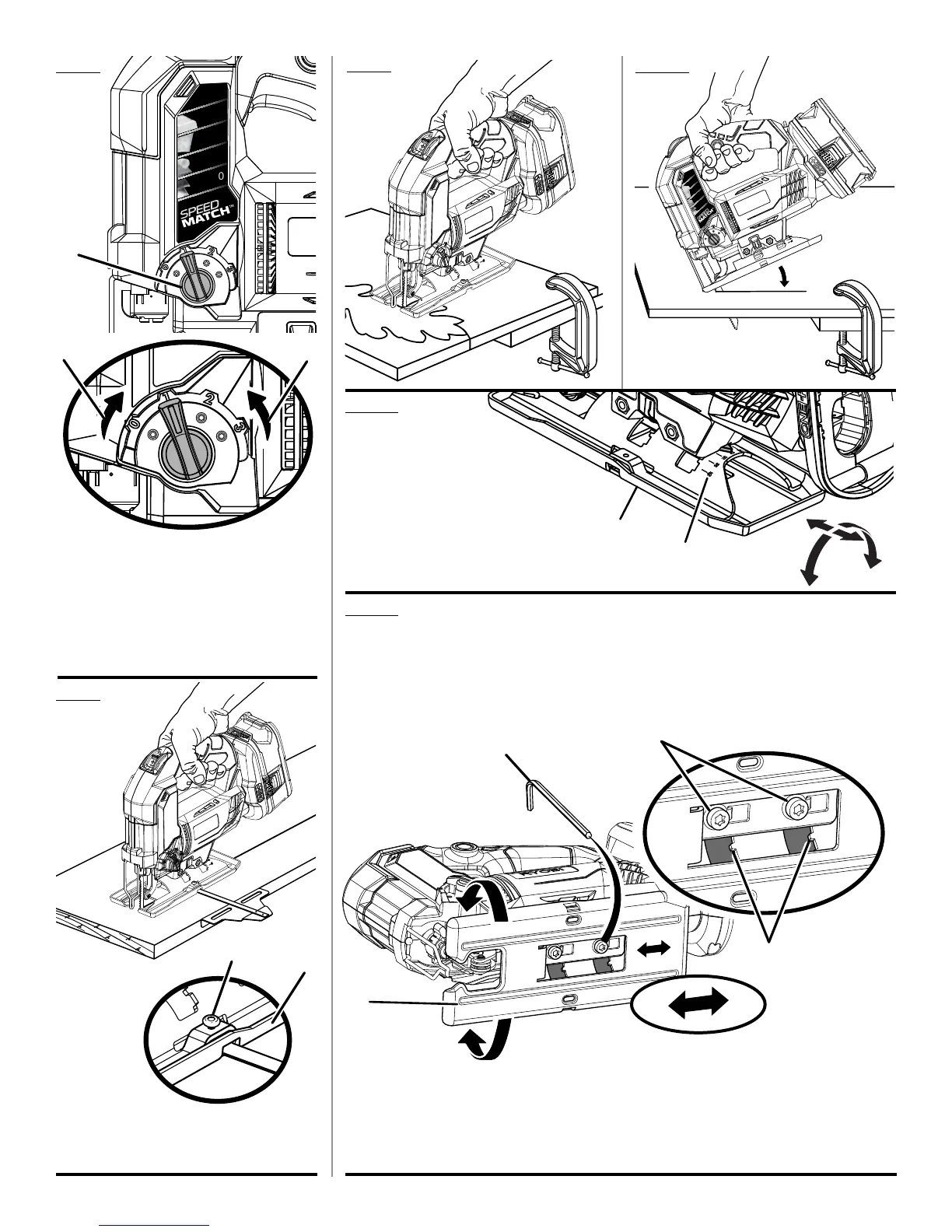

A - Hex key (clé hex, llave hexagonal)
B - Base (base, base)
C - Base pivot screw (vis pivot de la base, tornillo del pivote de la base)
D - Notches (notches, notches)
E - Backward (arriéré, hacia atrás)
F - Forward (avant, adelante)
000
0
1
2
3
PR EC I SI O N
CUT SPEE D
Fig. 9
Fig. 11
Fig. 12
Fig. 10
A - Edge guide screw (vis du guide de chant,
tornillo de la guía para cantos)
B - Base (base, base)
a
B
a
B
A - Scale (échelle , escala)
B - Base (base, base)
Fig. 8
Fig. 7
000
0
1
2
3
P R EC I S I O N
CUT SPE ED
B
C
a
A - Orbital adjustment knob (bouton de réglage
d’orbite, perilla de ajuste de órbita)
B - To increase orbital setting (pour accroître le
mouvement orbital, para aumentar el ajuste
de la órbita)
C - To decrease orbital setting (pour réduire le
mouvement orbital, para disminuir el ajuste
de la órbita)
a
C
D
B
SLIDE BaSE BaCkwarD TO aDJUST aNGLE
SLIDE BaSE FOrwarD TO LOCk IN aT DESIrED aNGLE
GLISSEr La BaSE VErS L’arrIÈrE POUr rÉGLEr L’aNGLE
GLISSEr La BaSE VErS L’aVaNT POUr BLOQUEr À L’aNGLE CHOISI
DESLICE La BaSE HaCIa aTrÁS Para aJUSTar EL ÁNGULO
DESLICE La BaSE HaCIa aDELaNTE Para BLOQUEarLa EN EL ÁNGULO DESEaDO
E
F
