Ryobi PBLAG01 - Page 33

13

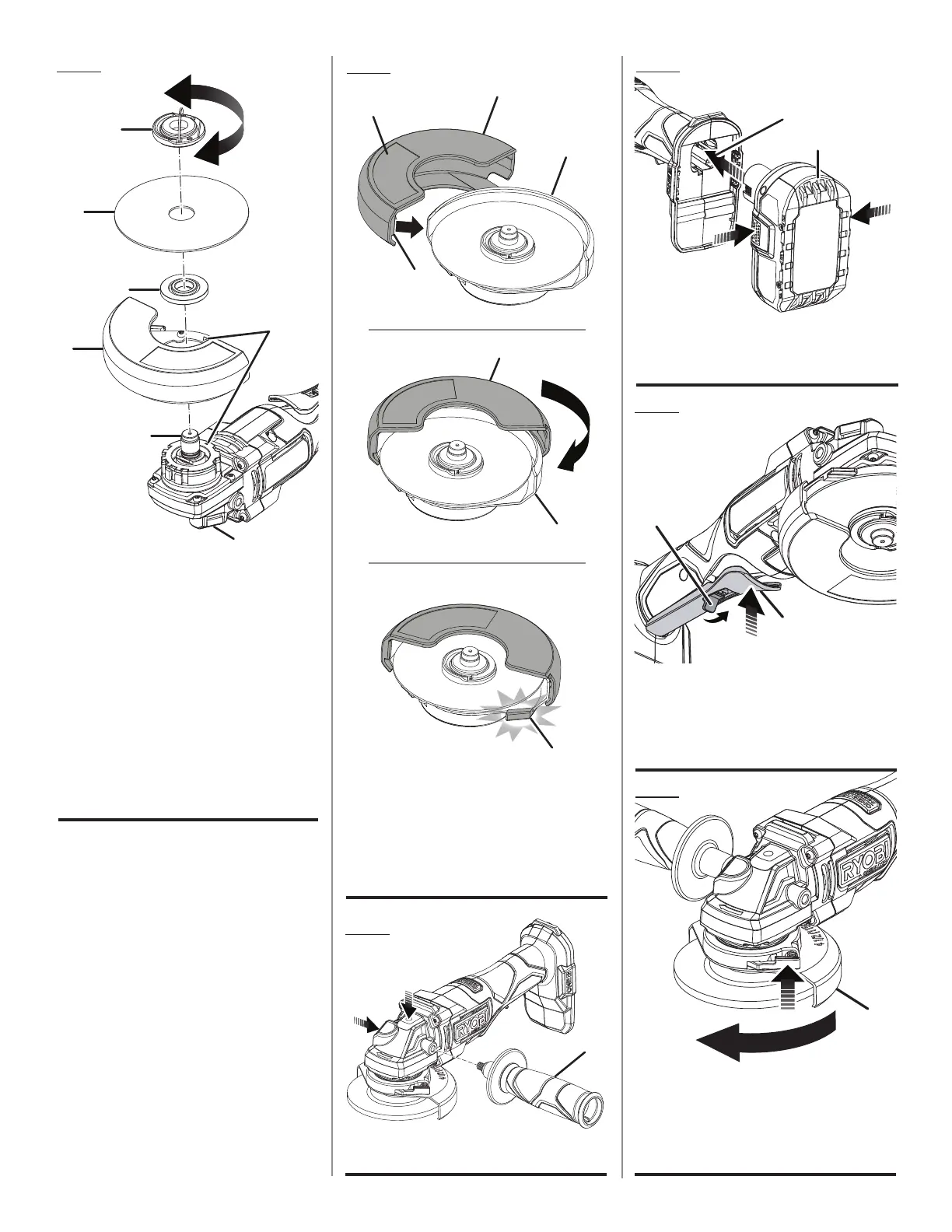

A - Fixtec nut (écrou de Fixtec, tuerca de Fixtec)
B - Cutting wheel (tronçonneuse, disco de corte)
C - Disc flange (flasque de disque, brida del
disco)
D - Wheel guard with guard insert attached
(garde-meule avec pièce de protection
attaché, protección del disco con accesorio
protector unido)
E - Spindle (broche, husillo)
F - Spindle lock (blocage de la broche, bloqueo
del husillo)
G - To loosen (pour desserrer, para aflojar)
H - To tighten (pour serrer, para apretar)
I - Index arrows (flèches indices, flechas de
indexación)
Fig. 3
Fig. 5
Fig. 4
Fig. 7
A - Side handle (poignée latérale, mango lateral)
A - Wheel guard (garde-meule, protección del
disco)
B - Guard insert (pièce de protection, accesorio
protector)
C - Label (étiquette, etiqueta)
D - Edge (rebord, reborde)
E - Tab (languette, lengüeta)
G
F
H
SIDE HANDLE ON LEFT SIDE OF GRINDER /
POIGNÉE À GAUCHE / MANGO EN EL LADO
IZQUIERDO DE LA AMOLADORA
A
Fig. 8
A - Wheel guard (garde-meule, protección del
disco)
A - Lock-out switch (interrupteur de verrouillage,
interruptor de seguro)
B - Paddle switch (gâchette, interruptor de
paleta)
Fig. 6
A - Battery port (logements des pile, puerto de
batería)
B - Battery pack (bloc-pile, paquete de batería)
A
A
B
B
C
A
D
A
B
E
A
B
C
D
E
I
A
B
