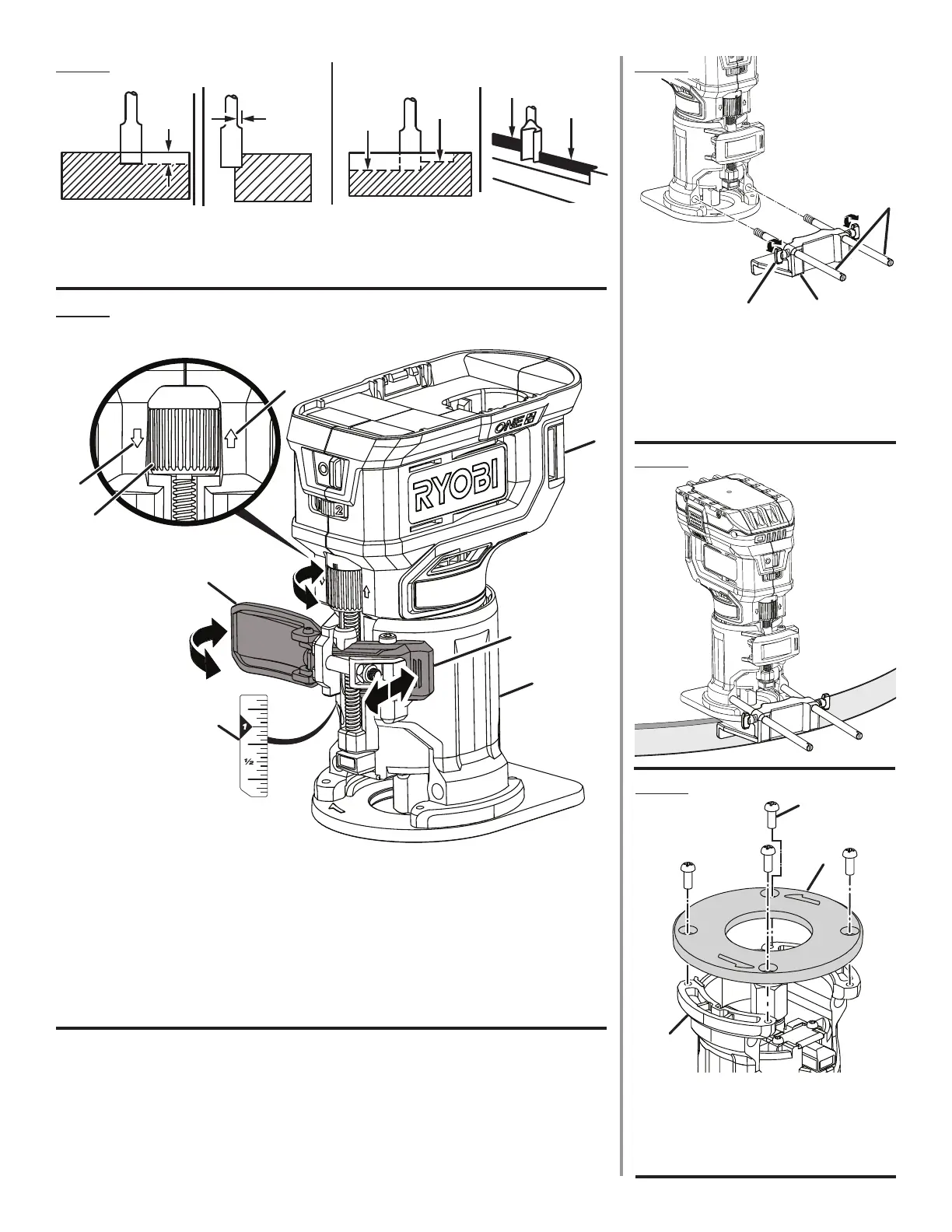

14
A - Thumb screws (not included) [vis papillon
(non inclus), tornillos de apriete manual (no
incluye)]
B - Edge guide (not included) [guide de chant
(non inclus), guía para cantos (no incluye)]
C - Guide bars (not included) [barres guides
(non inclus), barras guía (no incluye)]
A
B
C
A - Screws (vis, tornillo)
B - Round subbase Round subbase (not
included) [sous-base ronde (non inclus),
subbase redonda (no incluye)]
C - Removable base (détachable base, separable
base)
A
B
C
Fig. 16
Fig. 17
Fig. 15Fig. 13
B
A
C
D
D
C
A - Depth of cut (profondeur de coupe,
profundidad del corte)
B - Width of cut (largeur de coupe, anchura del
corte)
C - 2nd. pass (2ème passe, 2da. pasada)
D - 1st. pass (1ère passe, 1ra. pasada)
Fig. 14
D
E
B
C
A - Up arrow (pointant vers le haute, hacia
arriba)
B - Removable base (détachable base,
separable base)
C - Motor housing (boîtier du moteur,
alojamiento del motor)
D - Motor release lever (levier de dégagement
moteur, palanca de afloje motor)
E - Quick release lever (levier de dégagement
rapide, palanca de afloje rápido)
F - Depth scale (échelle de profondeur de
coupe, escala de profundidad de corte)
G - Micro depth adjustment knob (microréglage
de la profondeur, ajuste de control de
microprofundidad)
H - Down arrow (pointant vers le bas, hacia
abajo)
F
A
H
G
