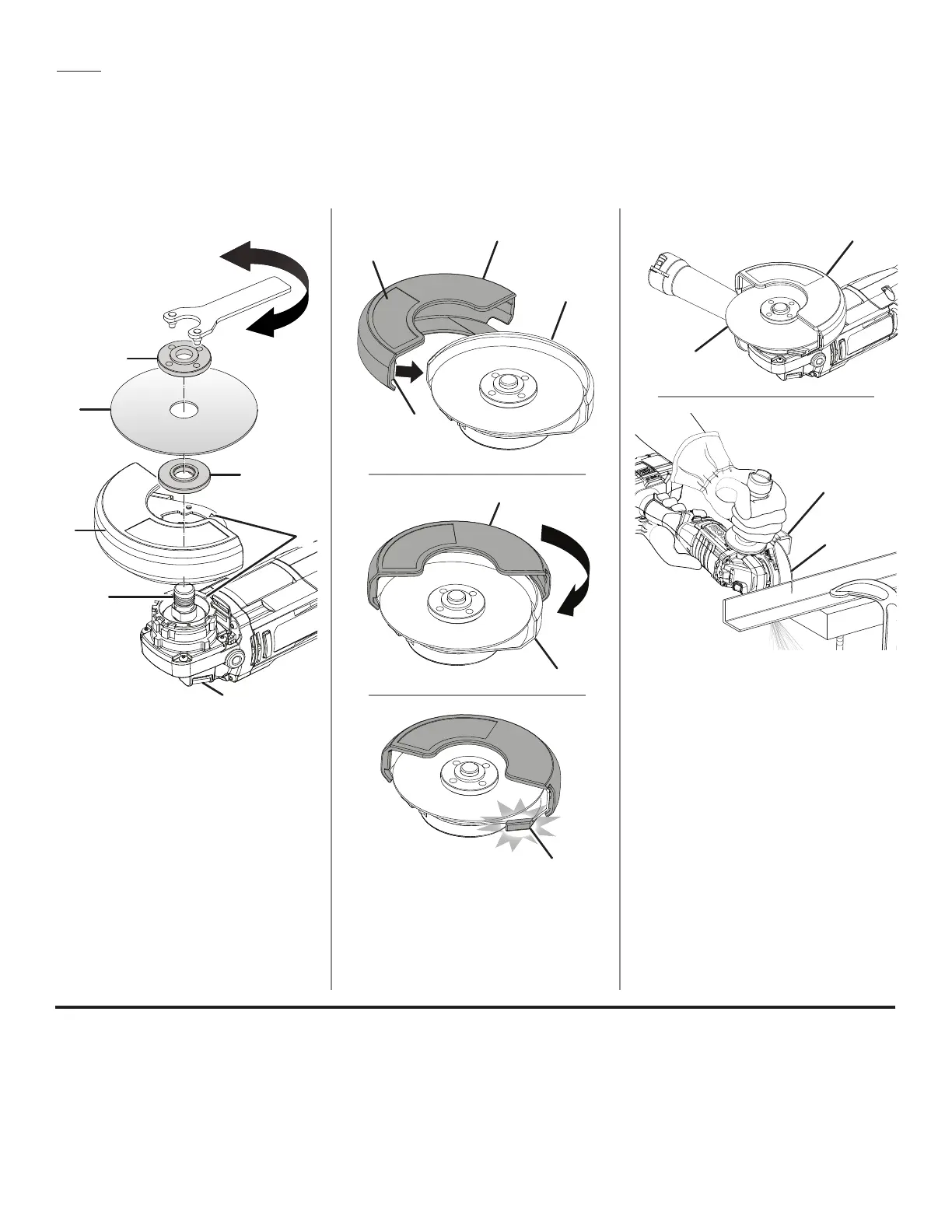

A - Wheel guard with guard insert (not included)
[garde-meule avec pièce de protection
installée (non inclus), protección del disco
con accesorio protector colocado (not
included)]
B - Cutting wheel (tronçonneuse, disco de corte)
A - Flange nut (écrou à embase, tuerca de brida)
B - Cutting wheel (tronçonneuse, disco de corte)
C - Disc flange (flasque de disque, brida del
disco)
D - Wheel guard with accessory wheel insert
attached (garde-meule avec accessory wheel
de protection attaché, protección del disco
con accessory wheel unido)
E - Spindle (broche, husillo)
F - Spindle lock button (bouton de blocage de la
broche, botón de bloqueo del husillo)
G - To loosen (pour desserrer, para aflojar)
H - To tighten (pour serrer, para apretar)
I - Index arrows (flèches indices flechas de
indexación)
Fig. 8
G
F
H
A
B
C
D
I
A - Wheel guard (garde-meule, protección del
disco)
B - Guard insert (pièce de protection, accesorio
protector)
C - Label (étiquette, etiqueta)
D - Edge (rebord, reborde)
E - Tab (languette, lengüeta)
A
B
B
C
A
D
E
E
ACCESSORY CUTTING WHEEL GUARD (NOT INCLUDED)
PIÈCE DE PROTECTION DE ROUE ACCESSOIRE (NON INCLUS)
EL ACCESORIO DEL PROTECTOR DE LA RUEDA (NO INCLUIDA)
Look for the accessory wheel guard (p/n 204772004) online or call 1-800-525-2579.
Recherchez le pièce de protection de roue accessoire (p/n 204772004) en ligne ou en appelant au 1-800-525-2579.
Busque el accesorio del protector de la rueda (p/n 204772004) en línea o llamando al 1-800-525-2579.
