Ryobi PSBCS01 - Page 36

14

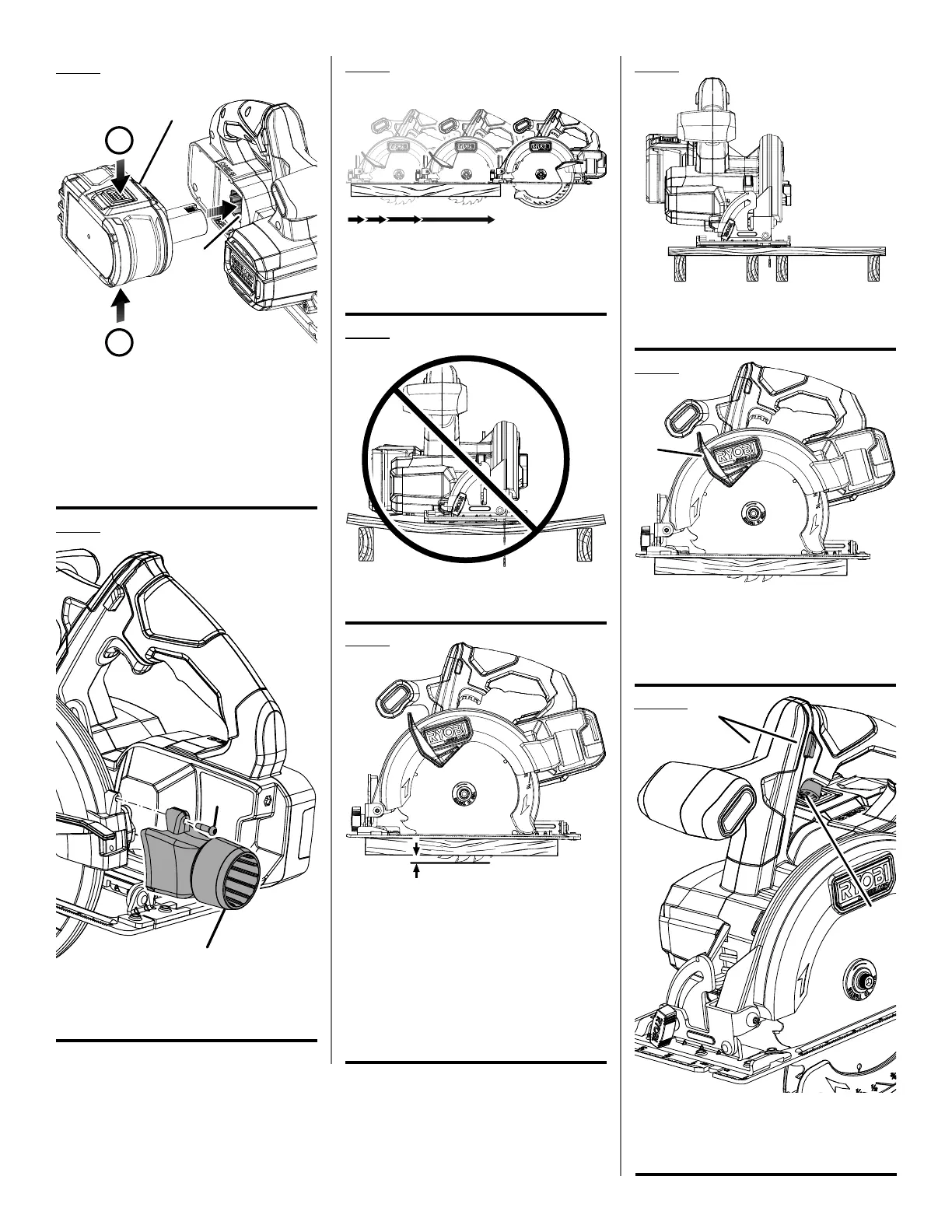

Fig. 3
Fig. 5
Fig. 10
B
A - Battery pack (bloc-piles, paquete de
baterías)
B - Battery port (port du bloc-piles, puerto de
batería)
C - Depress latches to release battery pack
(appuyer sur les loquets pour libérer le
bloc-piles; para soltar el paquete de baterías
oprima los pestillos)
A - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
B - Switch trigger (gâchette de commutateur,
gatillo del interruptor)
A - Kickback – blade set too deep (rebond –
réglage incorrect de la profondeur de coupe,
contragolpe – la hoja se ajustó muy profunda)
A
A
Fig. 6
A - Incorrect support (support incorrect,
soporte incorrecto)
A
Fig. 7
A - Correct blade depth setting = less than a full
tooth of the blade teeth should be visible
below the workpiece (Réglage de profondeur
de coupe correct = sous la pièce à travailler,
on devrait pouvoir distinguer moins d’une
dent entière parmi celles de la lame; Ajuste
correcto de la profundidad de la hoja = por
debajo de la pieza de trabajo, debe verse
menos de un diente completo de la hoja)
Fig. 8
A - Correct support (support correct, soporte
correcto)
A
A
B
Fig. 9
A - Lower blade guard is in up position when
making a cut (pendant la coupe, la garde
inférieure est relevée, la protección inferior
de la hoja está en la posición elevada al
efectuarse cortes)
A
A
B
Fig. 4
A
A - Screw (vis, tornillo)
B - Vacuum attachment (accessoire d’aspiration,
accesorio para aspiradora)
C
C
