Ryobi PSBJS01 - Page 27

11
PSBJS01

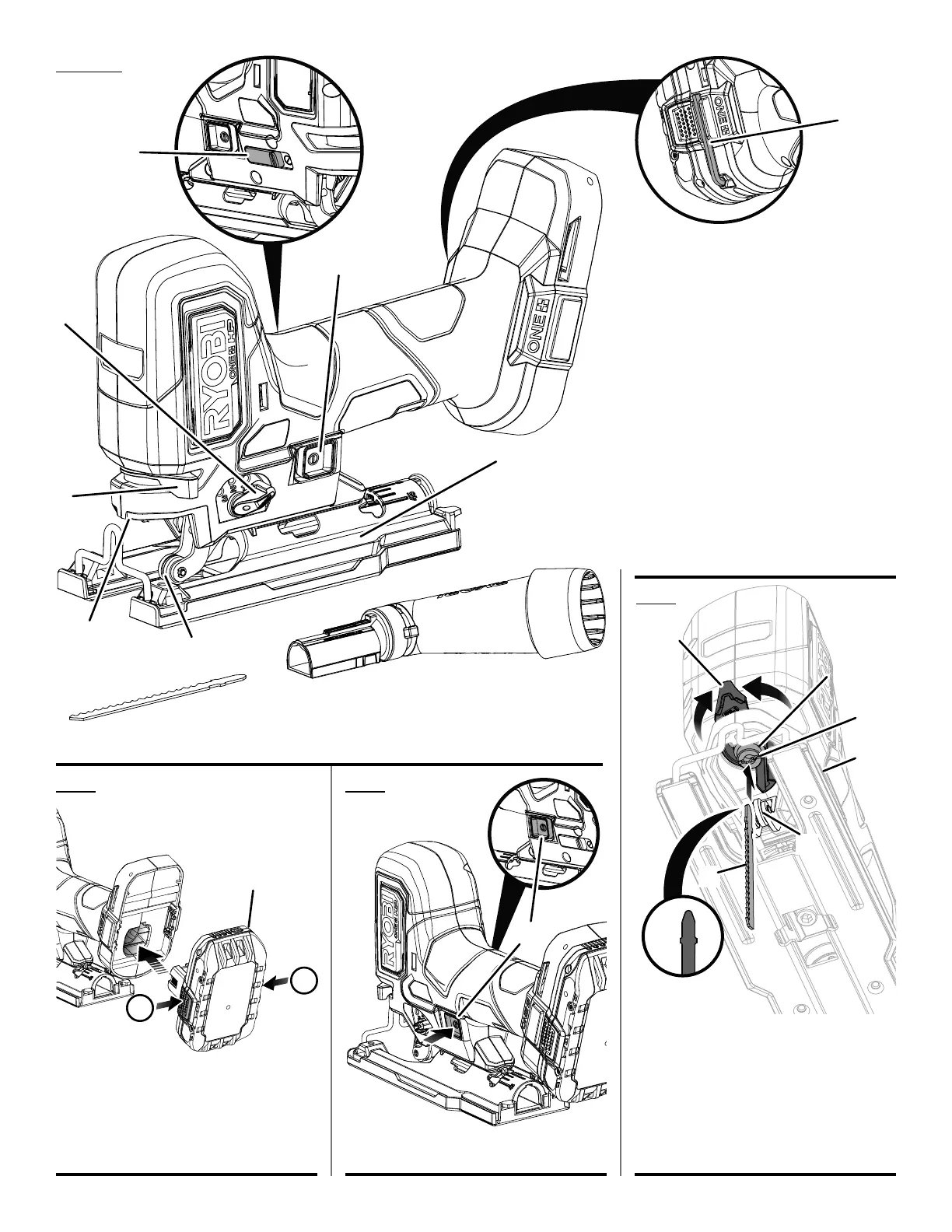

A - Blade-support roller (rouleau d’appui de la
lame, rodillo de soporte de la hoja)
B - Blade clamp lever (levier de verrouillage de
lame, palanca de la mordaza de la hoja)
C - ON/OFF switch (commutateur MARCHE/ARRÊT,
interruptor de ENCENDIDO/APAGADO)
D - Orbital adjustment knob (bouton de réglage
d’orbite, perilla de ajuste de órbita)
E - Base (base, base)
F - LED light (lampe à DEL, diodo luminiscente)
G - Blower/vacuum switch (commutateur de
soufflant/aspirateur, interruptor de soplador/
aspiradora)
H - Dust collection vacuum attachment (accessoire
d’aspiration, aditamento para succión de
aserrín)
I - T-shank saw blade (lame de scie à tige en T,
hoja de la sierra con fuste en “T”)
J - Hex key (clé hex, llave hexagonal)
Fig. 2Fig. 1
A - Battery pack (bloc-piles, paquete de baterías)
B - Depress latches to release battery pack
(appuyer sur le loquet pour libérer le bloc-piles,
para soltar el paquete de baterías oprima el
pestillo)
A - ON/OFF switch (commutateur MARCHE/ARRÊT,
interruptor de ENCENDIDO/APAGADO)
A
B
F
C
G
D
I
H
E
J
Fig. 3
B
A
D
E
F
A - Saw bar (barre de la scie, barra de la sierra)
B - Blade clamp lever (levier de verrouillage de
lame, palanca de la mordaza de la hoja)
C - Saw blade (lame, hoja de la sierra)
D - Slot (fente, ranura)
E - Blade support roller (rouleau d’appui de la
lame, rodillo de soporte de la hoja)
F- Orbital adjustment knob (bouton de réglage
d’orbite, perilla de ajuste de órbita)
T =
C
B
B
A
A
