Ryobi RESV1300 - Instrucciones de Ensamble

E8
INSTRUCCIONES DE ENSAMBLE
Tornillo
y tuerca
Tornillo y tuerca
Tornillo
autoroscante

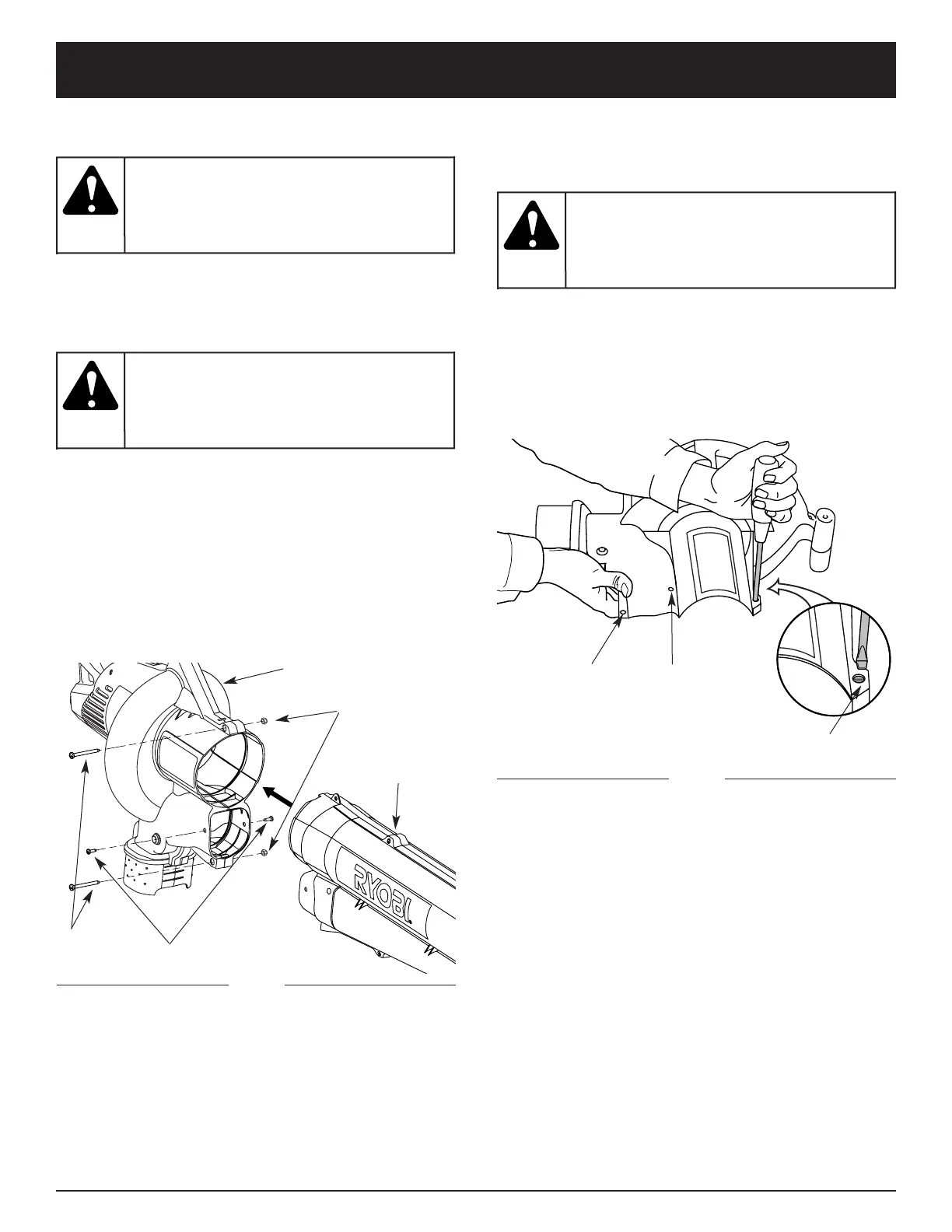

CONEXIÓN Y REMOCIÓN DEL TUBO DEL
SOPLADOR / ASPIRADOR
Conexión
NOTA:
El tubo del soplador / aspirador no viene
ensamblado en esta unidad. Se requiere su
instalación para ofrecer un uso fácil y seguro al
operador.
1. Saque los tornillos y las tuercas incluidos en la bolsa
de piezas.
2. Inserte el tubo del soplador / aspirador hasta el
fondo de la abertura del bastidor del motor, hasta
que los orificios de las orejetas del tubo del soplador
/ aspirador se alineen con los orificios de los tornillos
del bastidor (Fig. 1).
3. Inserte los 2 (dos) tornillos ranurados 8-32 x 3/4
pulg. T20 Torx en el lado derecho del bastidor del
motor y las 2 (dos) tuercas en el lado izquierdo del
bastidor del motor (Fig. 1).
Fig. 1
4. Ajuste los tornillos con firmeza. No los ajuste
demasiado.
5. Instale los 2 (dos) tornillos autoroscantes ranurados
20,3 cm - 16 x 1,9 cm (8-16 x 3/4”) T20 Torx
restantes en los orificios de cualquiera de los lados
del bastidor (Fig. 1). Ajuste hasta que no quede
huelgo, no los ajuste demasiado.
Remoción
NOTA: Es posible que deba retirar el tubo del soplador /
aspirador para desbrozar un tubo o propulsor
que estén obstruidos.
1. Saque los 2 (dos) tornillos autoroscantes de
cualquiera de los lados del bastidor.
2. Saque los 2 (dos) tornillos y tuercas que sostienen el
tubo del soplador / aspirador en el bastidor (Fig. 2).
NOTA: Guarde las piezas en un lugar seguro para su
uso futuro.
Fig. 2
3. Saque el tubo del soplador / aspirador del bastidor
del motor.
4. Vuelva a colocar el tubo del soplador / aspirador
antes de usar la unidad.
Tornillo
Tuerca
Tubo del soplador
/aspirador
Bastidor del motor
Tornillo autoroscante
Para evitar
graves
lesiones personales, debe usar el tubo del
soplador / aspirador y la bolsa del aspirador
cuando opere esta unidad.
ADVERTENCIA:
Para evitar
graves
lesiones personales, apague el motor y
espere que el propulsor se detenga antes de
conectar o retirar tubos.
ADVERTENCIA:
Para evitar
graves
lesiones personales, apague el motor y
espere que el propulsor se detenga antes
de conectar o retirar los tubos.
ADVERTENCIA:
