9 − Français
PINCES
17 mm ET 19 mm CLÉ
TOURNEVIS À LAME PLATE (ENTRETOISE)

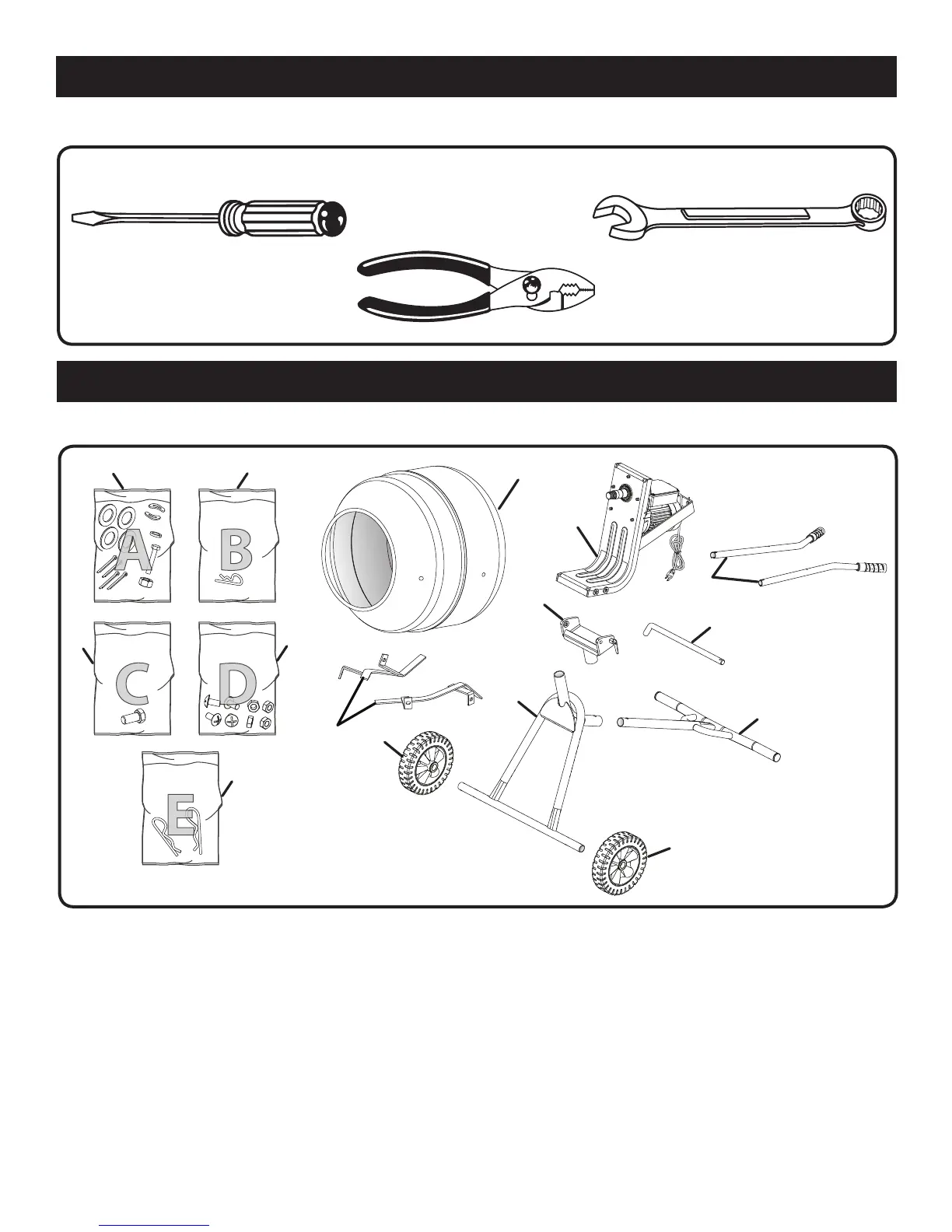

OUTILS NÉCESSAIRES
PIÈCES DÉTACHÉES
Fig. 5
Fig. 4
Les outils suivants (non fournis ou dessiné pour escalader)) sont nécessaires pour l’assemblage :
Certaines des pièces détachables illustrées ci-dessous sont rangées dans le tambour. Les pièces ne sont pas à l’échelle :
A - Sac en plastique (A)
Rondelle (grande) ..................................................4
Goupille fendue .....................................................4
Boulon (10 mm) .....................................................1
Rondelle en arc .....................................................2
Rondelle de blocage .............................................1
écrou (10 mm) .......................................................1
B - Sac en plastique (B)
Goupille de sûreté (petit) .......................................1
C - Sac en plastique (C)
Boulon (17 mm) .....................................................1
D - Sac en plastique (D)
Écrou (12 mm) .......................................................4
Boulon (tête Phillips)..............................................4
E - Sac en plastique (E)
Goupille de sûreté (grande) ...................................2
F - Tambour ....................................................................1
G - Ensemble de moteur ................................................1
H - Poignées ...................................................................2
I - Support de pivot .......................................................1
J - Broche de pivot ........................................................1
K - Dent de mélange ......................................................2
L - Roue .........................................................................2
M - Pied avant .................................................................1
N - Pied arrière ...............................................................1
H
F
A
C
B
D
E
G
I
M
L
L
J
N
K
