PINZAS
17 mm Y 19 mm LLAVES
DESTORNILLADOR DE PUNTA PLANA (GRANDE)
HERRAMIENTAS NECESARIAS
LISTA DE PIEZAS SUELTAS
Fig. 5
Fig. 4

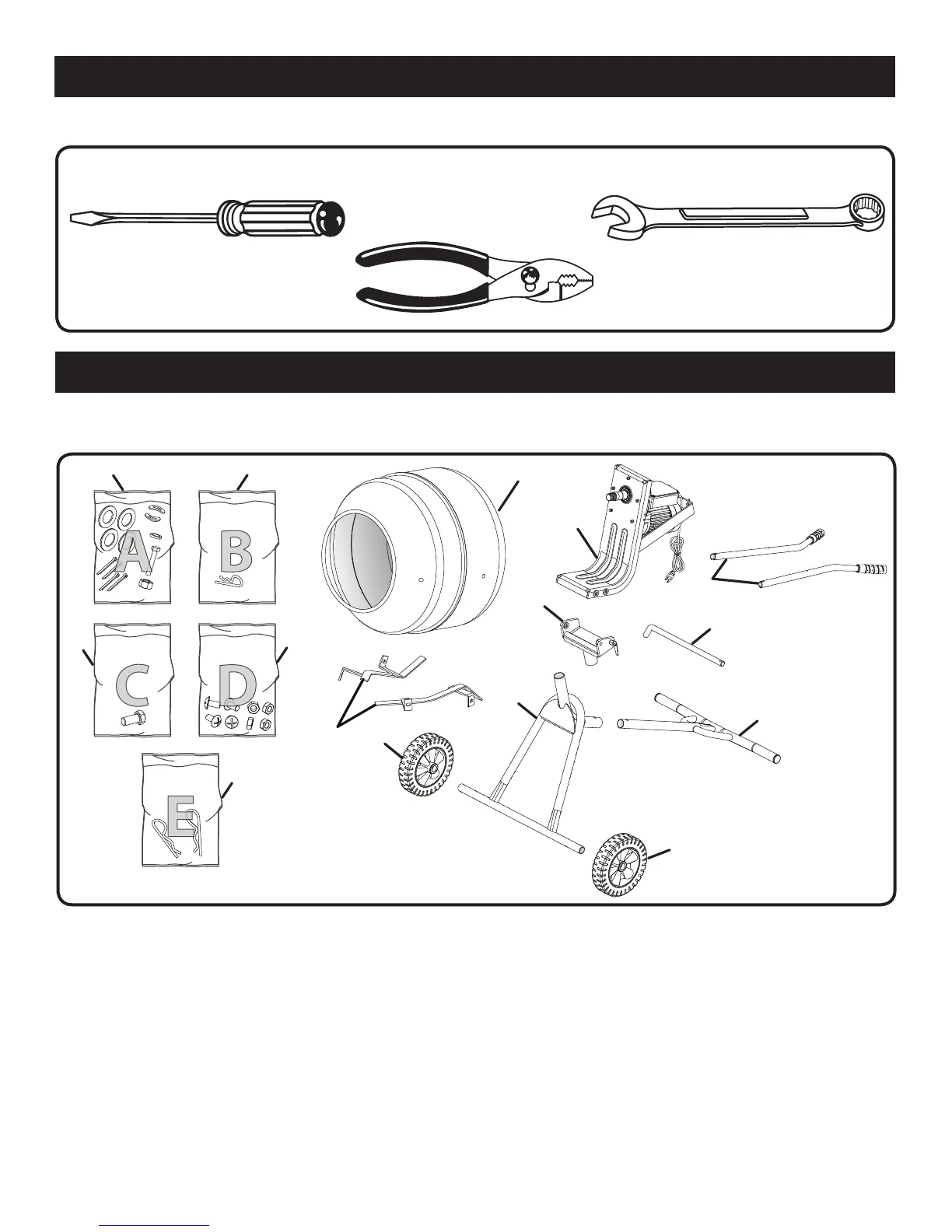

Para armar la unidad se necesitan las siguientes herramientas (no incluido o dibujado para escalar):
Algunas partes sueltas que se muestran a continuación están dentro del tambor. Las partes no se muestran a escala y son
las siguientes:
A - Saco plástico (A)
Arandela (grande) ..................................................4
Pasador de chaveta ..............................................4
Perno (10 mm) .......................................................1
Arandela de arco ...................................................2
Arandela de fijación ...............................................1
Tuerca (10 mm) ......................................................1
B - Saco plástico (B)
Pasador del enganche (pequeña) .........................1
C - Saco plástico (C)
Perno (17 mm) .......................................................1
D - Saco plástico (D)
Tuerca (12 mm) ......................................................4
Perno (cab. Phillips) ..............................................4
E - Saco plástico (E)
Pasador del enganche (grande) ............................2
F - Tambor ......................................................................1
G - Conjunto del motor ...................................................1
H - Mango ......................................................................2
I - Soporte de pivote .....................................................1
J - Pasador de pivote ....................................................1
K - Diente de mezcla ......................................................2
L - Rueda .......................................................................2
M - Pata delantero ..........................................................1
N - Pata trasero ..............................................................1
H
F
A
C
B
D
E
G
I
M
L
L
J
N
K
