36 − Français
RÉGLAGES
RÉGLAGE DE LA LAME À 0 ET 45°

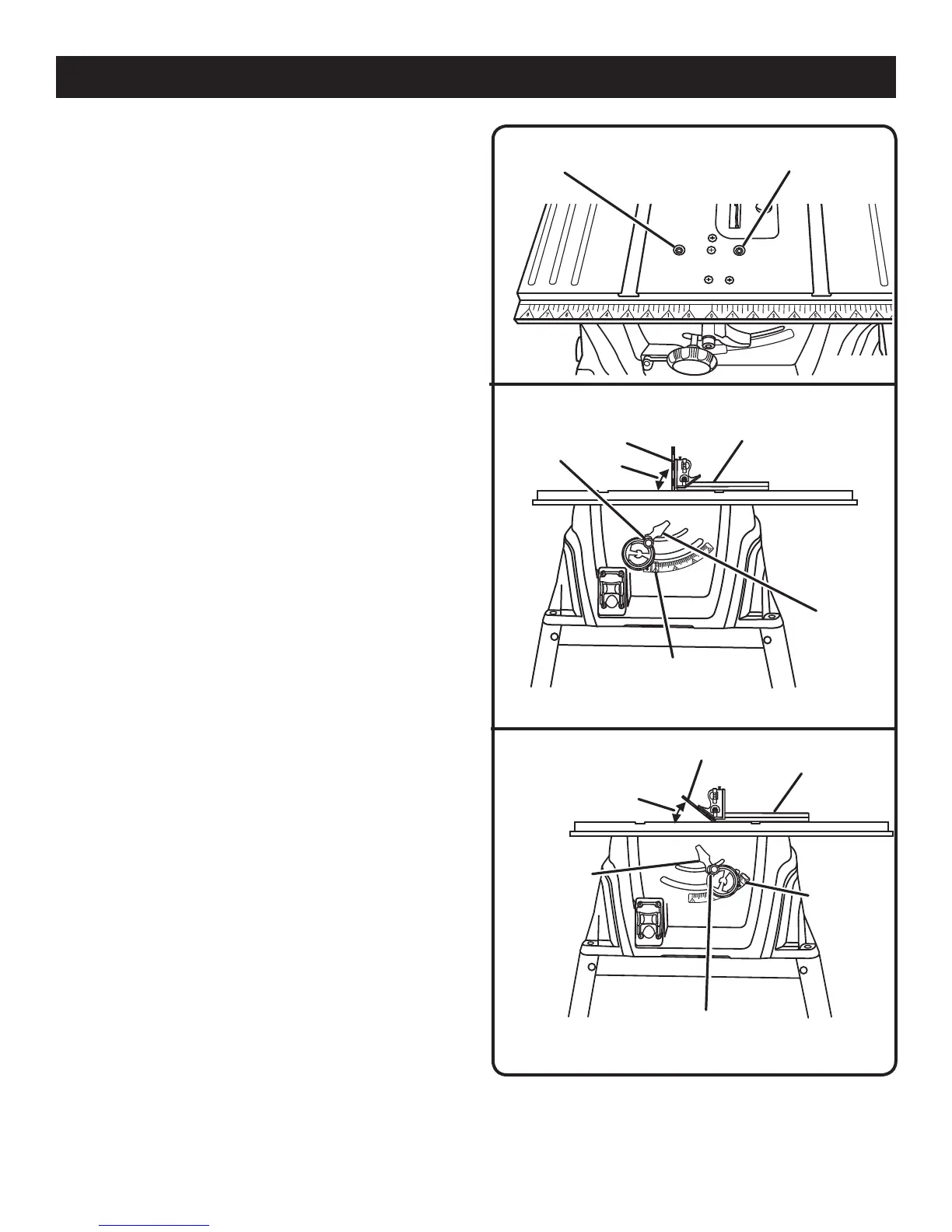

Voir les figures 45 - 47.
La scie a été réglée en usine et, à moins qu’elle ait été
endommagée en cours de transport, aucun réglage ne
devrait être nécessaire. Arpès un usage prolongé, il peut
être nécessaire de vérifier les réglages.
Débrancher la scie.
Relever la lame.
Retirer le ensemble la garde de lame.
Si la lame n’est pas parfaitement verticale (0°) :
Desserrer le vis de réglage et le levier de verrouillage de
biseau.
Placer une équerre combinée à côté de la lame, sur la
en bas. Pousser le levier de verrouillage de biseau et
resserrer le vis le réglage.
Tourner le poignée, jusqu’à ce que l’indicateur pointe
sur zéro. Si l’indicateur ne pointe pas exactement sur
zéro alors que la poignée est tournée à fond, il peut être
nécessaire d’ajuster l’indicateur de biseau.
NOTE : Le réglage de l’indicateur exige le retrait de la
poignée.
Si la lame n’est pas parfaitement à 45° :
Desserrer le vis de réglage et le levier de verrouillage de
biseau.
Placer une équerre combinée à côté de la lame, sur la
gauche.
Tourner la poignée jusqu’à ce que le bas de la lame se
trouve complètement du côté gauche de la fente. Pousser
le levier de verrouillage de biseau pour conserver le réglage.
Si la lame n’est pas parfaitement à 45°, desserrer le vis
de réglage 45° et le levier de verrouillage de biseau.
Placer l’indicateur d’onglet sur 45°.
Effectuer une coupe d’essai.
VÉRIFICATION DE L’ALIGNEMENT DU GUIDE
LONGITUDINAL SUR LA LAME
Voir la figure 48.
Le guide longitudinal doit être installé en parallèle avec la
lame et les rainures du guide d’onglet.
INDICATEUR DE
BISEAU
INDICATEUR
DE BISEAU
LEVIER DE
VERROUILLAGE
DE BISEAU
LEVIER DE
VERROUILLAGE
DE BISEAU
LAME
LAME
POIGNÉE
POIGNÉE
ÉQUERRE
COMBINÉE
ÉQUERRE
COMBINÉE
VIS DE RÉGLAGE
À 45°
VIS DE RÉGLAGE
À 0°
Fig. 46
Fig. 47
45°
0°
Fig. 45
