6 — Français
RACCORDEMENT DU BLOC MOTEUR À
L’ACCESSOIRE COUPE-BORDURES
Voir la figure 3.
AVERTISSEMENT :
Ne jamais installer ou ajuster un accessoire lorsque le moteur
tourne. Ceci pourrait causer des blessures graves.
L’accessoire coupe-bordures se raccorde au bloc-moteur à l’aide
d’un dispositif de couplage.
Retirer le capuchon de suspension de l’accessoire
Desserrer le bouton du coupleur de l’arbre du bloc moteur.
Appuyer sur le bouton se trouvant sur l’accessoire coupe-
bordures. Aligner le bouton sur la rainure guide du bloc moteur
et emboîter les deux arbres. Tourner l’arbre de l’accessoire
jusqu’à ce que le bouton de verrouillage s’engage dans le trou
de positionnement.
NOTE : Si les boutons ne s’engagent pas complètement
dans les trous de positionnement, les arbres ne sont pas
solidement maintenus l’un dans l’autre. Tourner légèrement les
arbres dans les deux sens jusqu’à ce que le bouton s’engage
complètement.
DÉBALLAGE
Ce produit doit être assemblé.
Retirer soigneusement les articles du carton. S’assurer
que toutes les pièces figurant sur la liste de contrôle sont
incluses.
Examiner soigneusement produit pour s’assurer que rien n’a
été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’outil et vérifié qu’il fonctionne
correctement.
Si des pièces sont manquantes ou endommagées, appeler le
1-800-860-4050.
LISTE DE CONTRÔLE D’EXPÉDITION
Tête de coupe-bordures
Arbre de l’accessoire coupe-bordures
Axe de retenue
Clé hex.
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas utiliser
ce produit avant qu’elles aient été remplacées. Le non-respect
de cette précaution peut entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour le produit. De telles
altérations ou modifications sont considérées comme un usage
abusif et peuvent créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
FIXATION DE L’ACCESSOIRE COUPE-
BORDURES SUR L’ARBRE
Voir la figure 2.
Une seule opération suffit pour fixer la tête du coupe-bordures sur
l’arbre de l’accessoire.
Retirer le bouchon d’extrémité en caoutchouc de l’arbre
de l’accessoire coupe-bordures avant de procéder à
l’installation
Installer l’arbre de l’accessoire coupe-bordures dans l’ouverture
du carter d’engrenages de manière à ce que le trou à l’extrémité
de l’arbre soit aligné avec la vis de l’arbre, tel qu’illustré.
Serrer la vis de l’arbre dans le trou se trouvant sur l’arbre de
l’accessoire coupe-bordures à l’aide de la clé fournie.
NOTE : Une fois la vis installée adéquatement, la tête de vis
doit reposer complètement sur la pièce coulée. Si tel n’est pas
le cas, la vis n’est pas fixée correctement.
Serrer solidement en tournant la vis du carter d’engrenage afin
de fixer ce dernier à l’arbre.
NOTE : Une fois serré solidement, l’arbre ne peut plus être
tourné.

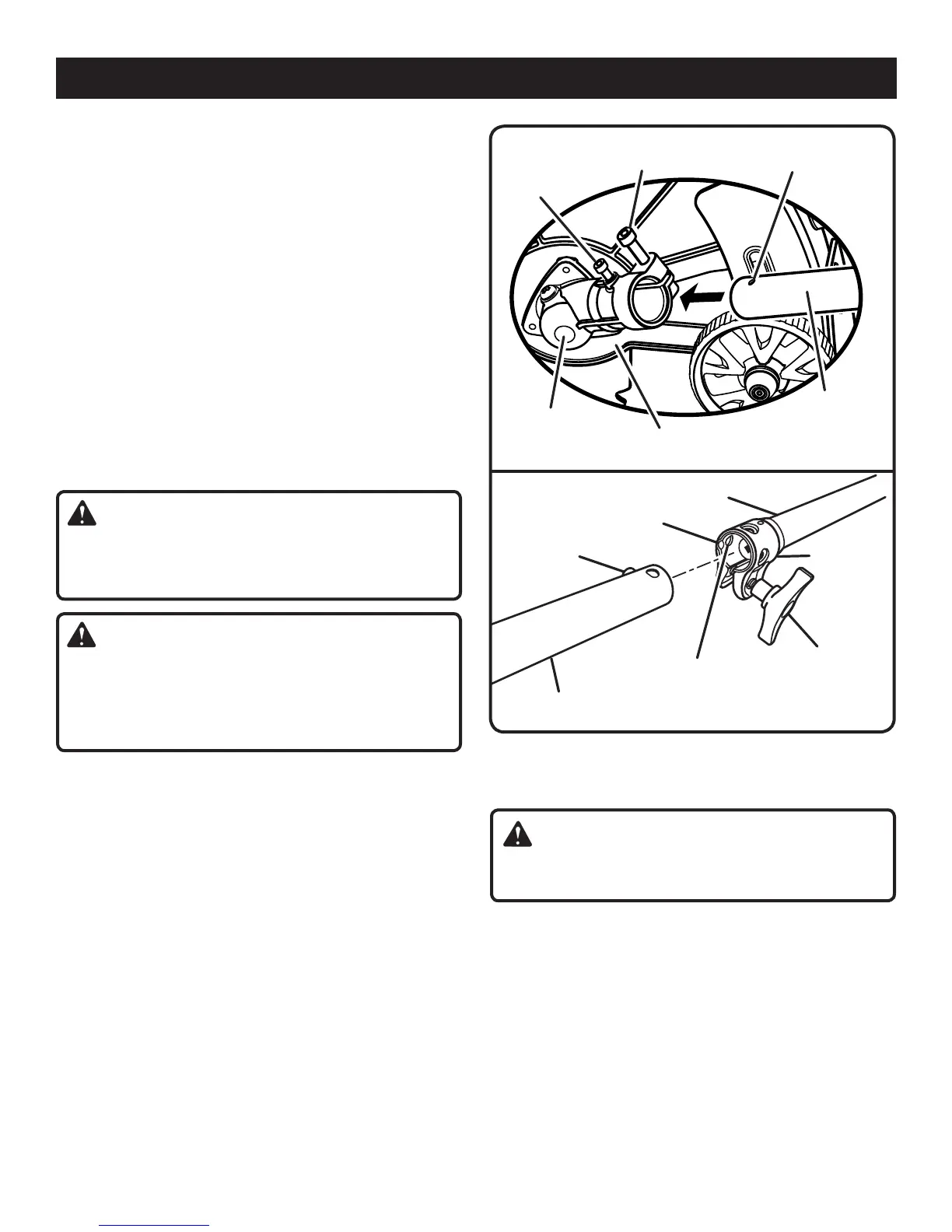

ASSEMBLAGE
ACCESSOIRE
COUPE-BORDURES
ARBRE DU BLOC
MOTEUR
LOGEMENT GUIDE
COUPLEURBOUTON
TROU DE
POSITIONNEMENT
Fig. 3
Fig. 2
BOUTON
Fig. 2
ARBRE DE
L’ACCESSOIRE
COUPE-BORDURES
CARTER
D’ENGRENAGES
VIS DE CARTER
D’ENGRENAGES
VIS
D’ARBRE
TROU
TêTE DE COUPE-
BORDURES
