6 — Español
ARMADO
DESEMPAQUETADO
Este producto requiere armarse.
 Retire cuidadosamente los artículos de la caja. Asegúrese
de que estén presentes todos los artículos enumerados en
la lista de empaquetado.
 Inspeccione cuidadosamente el producto para asegurarse
de que no haya sufrido roturas o daños durante el envío.
 No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
 Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-860-4050, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Cabezal de la recortadora de bordes
Eje del accesorio de para recortar bordes
Pasador de retención
Llave hexagonal
Manual del operador
ADVERTENCIA:
Si falta o está dañada alguna pieza, no utilice este producto
sin haber reemplazado la pieza. La inobservancia de esta
advertencia puede causar lesiones graves.
ADVERTENCIA:
No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.

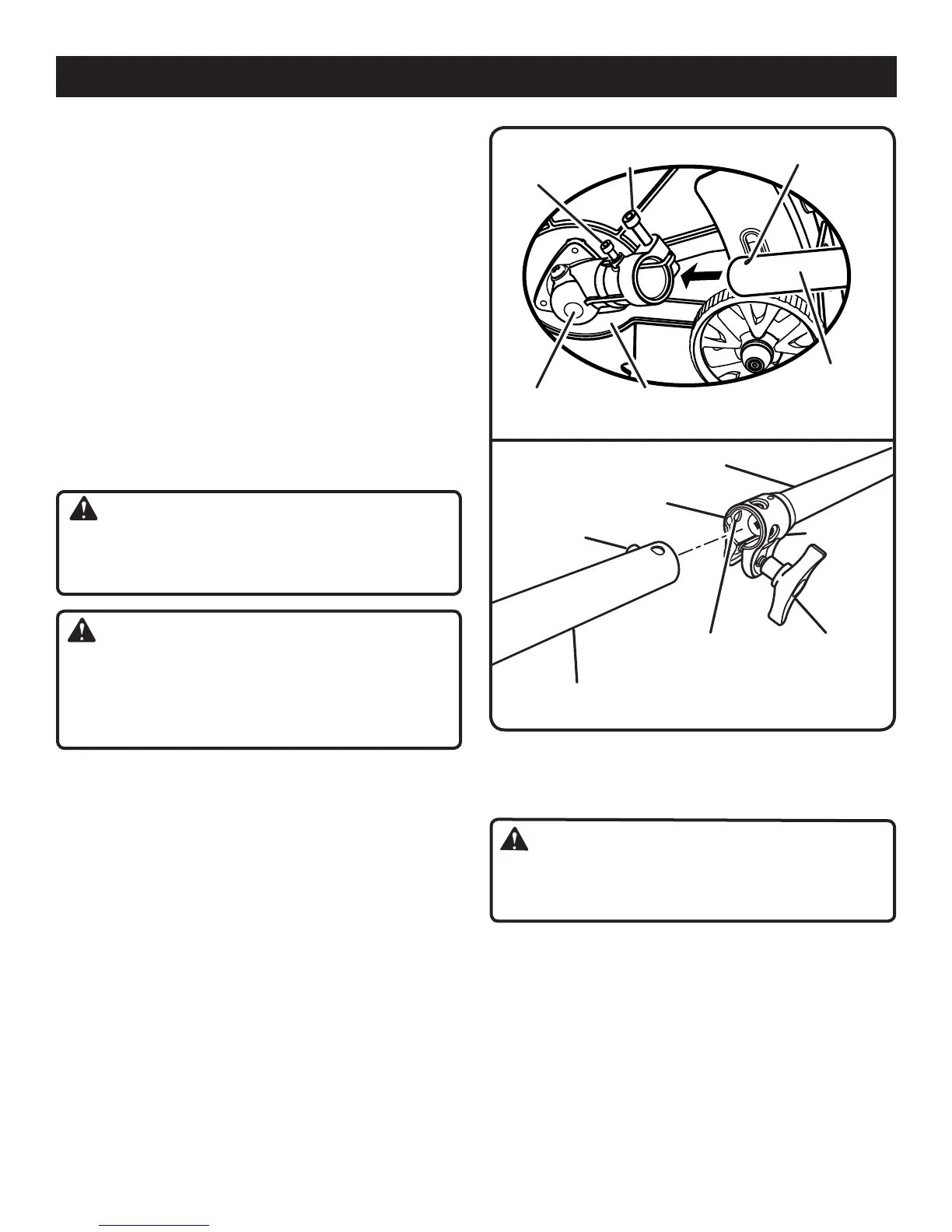

CÓMO CONECTAR EL ACCESORIO PARA
CORTAR BORDES AL EJE DEL ACCESORIO
Vea la figura 2.
Este producto requiere que el montaje del cabezal de la
recortadora de bordes con el eje del accesorio se realice por
única vez.
 Retire la tapa del extremo de goma del eje del accesorio
para cortar bordes antes de instalarlo.
 Instale el eje del accesorio para cortar bordes en la abertura
del cabezal de engranajes de manera que el agujero ubicado
en la parte superior del eje del accesorio esté alineado con
el tornillo del eje, como se muestra.
 Ajuste el tornillo del eje en el agujero ubicado en el
eje del accesorio para cortar bordes utilizando la llave
suministrada.
NOTA: Para instalarlo correctamente, la cabeza del tornillo
debe asentarse por completo sobre la pieza. De no ser así,
el tornillo no está instalado correctamente.
 Ajústelo firmemente haciendo girar el tornillo del cabezal de
engranajes para fijar este cabezal al eje.
NOTA: Una vez que esté totalmente asegurado, el eje no
girará.
ACOPLAMIENTO DEL CABEZAL DE POTENCI
EL ACCESORIO PARA RECORTAR BORDES
Vea la figura 3.
ADVERTENCIA:
Nunca una ni ajuste ningún accesorio mientras esté
funcionando el cabezal motor. Si no se detiene el motor
podría causar lesiones personales graves.
El accesorio para recortar bordes se acopla al cabezal de
potencia por medio de un dispositivo acoplador.
 Retire la tapa de suspensión del accesorio.
 Afloje la perilla en el acoplador del eje del cabezal motor.
 Oprima el botón situado en el accesorio para recortar
bordes. Alinee el botón con el hueco guía situado en el
acoplador del eje del cabezal motor y con un movimiento
de deslizamiento una los dos ejes. Gire el accesorio para
recortar de eje recto hasta que el botón se trabe en el orificio
de posicionamiento.
EJE DEL ACCESORIO PARA
RECORTAR BORDES
EJE DEL CABEZAL
MOTOR
HUECO GUÍA
PERILLA
ORIFICIO DE
POSICIONAMIENTO
ACOPLADOR
BOTÓN
Fig. 3
Fig. 2
TORNILLO DE CABEZAL
DE ENGRANAJES
TORNILLO
DEL EJE
ENGRANAJESCABEZAL
DE LA RECORTADORA
DE BORDES
EJE DEL
ACCESORIO PARA
CORTAR BORDES
AGUJERO
CABEZAL DE
