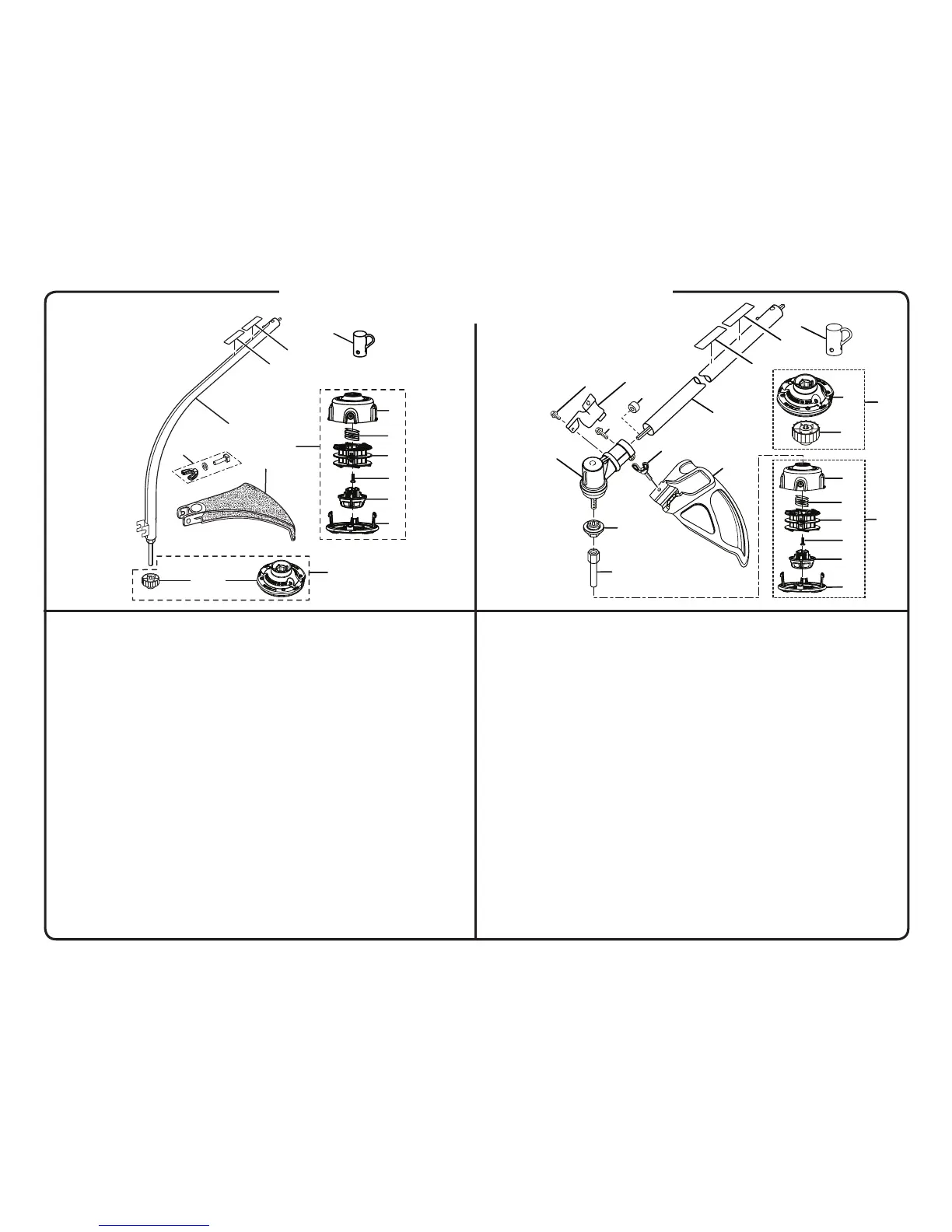

FIGURA B
MODELO RY34440
10
Núm. Núm.
ref. servicio Descripción Cant.
1 940627024 Etiqueta Expand-it ............................................................... 1
2 940230132 Calcomanía de advertencia ................................................. 1
3 308038010 Conjunto del eje curvo ......................................................... 1
4 120642001 Juego de piezas de unión .................................................... 1
5 308052001 Deflector de pasto ............................................................... 1
6 308042002 Retén del carrete (negro) ..................................................... 1
7 308925001 Cabezal del hilo Pro Cut II ................................................... 1
8 120950011 Conjunto del cabezal del hilo
Pro Cut II .............................................................................. 1
9 308827002 Alojamiento (incl. pza. núm. ref. 14) ..................................... 1
10 678749001 Resorte ................................................................................1
11 308924001 Carrete ................................................................................. 1
12 660650001 Perno (5/16-18 x 1/2 pulg.) .................................................. 1
13 518803001 Perilla ................................................................................... 1
14 518804001 Cubierta .............................................................................. 1
15 120950010 Conjunto del cabezal del hilo
Reel Easy ............................................................................. 1
16 518019002 Tapa de suspensión ............................................................. 1
Núm. Núm.
ref. servicio Descripción Cant.
1 940627024 Etiqueta Expand-it ............................................................ 1
2 940230132 Calcomanía de advertencia .............................................. 1
3 308035011 Conjunto del eje recto ....................................................... 1
4 660736001 Tornillo (10-24 x 5/8 pulg.) ................................................. 1
5 638125001 Abrazadera ........................................................................ 1
6 518367001 Separador ......................................................................... 1
7 660642001 Tornillo (1/4-20 x 1-1/4 pulg.) ............................................ 1
8 308210002 Cabezal de engranajes ...................................................... 1
9 678011002 Arandela de brida .............................................................. 1
10 678019002 Árbol .................................................................................. 1
11 660886001 Tornillo de mariposa (1/4-20 x 1-1/4 pulg.) ....................... 1
12 308473001 Conjunto del deflector de pasto ....................................... 1
13 308925001 Carrete e hilo Pro Cut II ..................................................... 1
14 308042003 Retén del carrete (rojo) ...................................................... 1
15 120950011 Conj. del cabezal del hilo Pro Cut II .................................. 1
16 308827002 Alojamiento (incl. pza. núm. ref. 21) .................................. 1
17 678749001 Resorte .............................................................................. 1
18 308924001 Carrete .............................................................................. 1
19 660649001 Perno (5/16-18 x 1/2 pulg. LH) .......................................... 1
20 518803001 Perilla ................................................................................. 1
21 518804001 Cubierta ............................................................................. 1
22 120950010 Conj. del cabezal del hilo Reel Easy ................................. 1
23 518019002 Tapa de suspensión .......................................................... 1
MODELOS DE RECORTADORAS DE HILO RYOBI DE 30 CC
RY34420 Y RY34440
FIGURA B
MODELO RY34420
6
5
4
7
8
11
9
12
2
1
10
14
13
3
16
17
18
19
20
21
22
23
15
7
9
10
11
12
13
14
6
3
4
2
1
5
15
16
8
