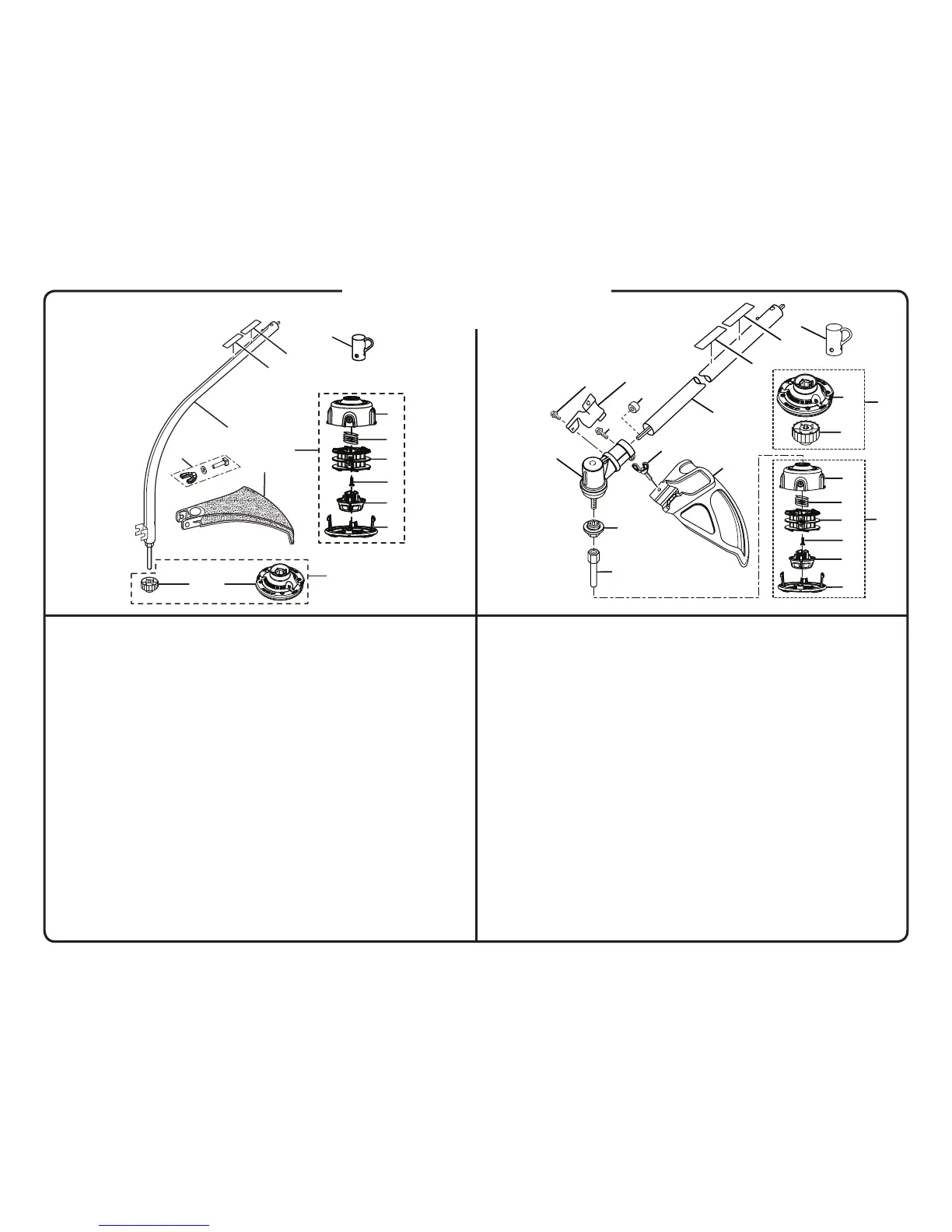

FIGURE B
MODÈLE
RY34440
7
No. de No. de
lég. service Description Qté.
1 940627024 Autocollant Expand-it ........................................................ 1
2 940230132 Autocollant d’avertissement ............................................. 1
3 308038010 Arbre courbe ..................................................................... 1
4 120642001 Kit de quincaillerie ............................................................ 1
5 308052001 Déflecteur d’herbe ............................................................. 1
6 308042002 Retenue de bobine (noire) ................................................. 1
7 308925001 Tête de coupe Pro Cut II ................................................... 1
8 120950011 Ensemble de tête de coupe
Pro Cut II ........................................................................... 1
9 308827002 Boîtier (incl. no. de lég. 14) ................................................ 1
10 678749001 Ressort .............................................................................. 1
11 308924001 Bobine ............................................................................... 1
12 660650001 Boulon (5/16-18 x 1/2 po) ................................................. 1
13 518803001 Bouton ............................................................................... 1
14 518804001 Couvercle .......................................................................... 1
15 120950010 Ensemble de tête de coupe
Reel Easy .......................................................................... 1
16 518019002 Capuchon de suspension ................................................. 1
No. de No. de
lég. service Description Qté.
1 940627024 Autocollant Expand-it ........................................................ 1
2 940230132 Autocollant d’avertissement .............................................. 1
3 308035011 Arbre droit ......................................................................... 1
4 660736001 Vis (10-24 x 5/8 po) ........................................................... 1
5 638125001 Bride .................................................................................. 1
6 518367001 Pièce d’écartement ........................................................... 1
7 660642001 Vis (1/4-20 x 1-1/4 po) ...................................................... 1
8 308210002 Carter d’engrenages ........................................................ 1
9 678011002 Rondelle à épaulement ..................................................... 1
10 678019002 Axe .................................................................................... 1
11 660886001 Vis à oreilles (1/4-20 x 1-1/4 po) ....................................... 1
12 308473001 Déflecteur d’herbe ............................................................. 1
13 308925001 Tête de coupe Pro Cut II ................................................... 1
14 308042003 Retenue de bobine (rouge) ................................................ 1
15 120950011 Ensemble de tête de coupe Pro Cut II .............................. 1
16 308827002 Boîtier (incl. no. de lég. 21) ................................................ 1
17 678749001 Ressort .............................................................................. 1
18 308924001 Bobine ............................................................................... 1
19 660649001 Boulon (5/16-18 x 1/2 po LH) ............................................ 1
20 518803001 Bouton ............................................................................... 1
21 518804001 Couvercle .......................................................................... 1
22 120950010 Ensemble de tête de coupe Reel Easy ............................. 1
23 518019002 Capuchon de suspension ................................................. 1
TAILLE-BORDURES RYOBI DE 30 CC
NUMÉROS DE MODÈLE – RY34420, RY34440
FIGURE B
MODÈLE
RY34420
6
5
4
7
8
11
9
12
2
1
10
14
13
3
16
17
18
19
20
21
22
23
15
7
9
10
11
12
13
14
6
3
4
2
1
5
15
16
8
