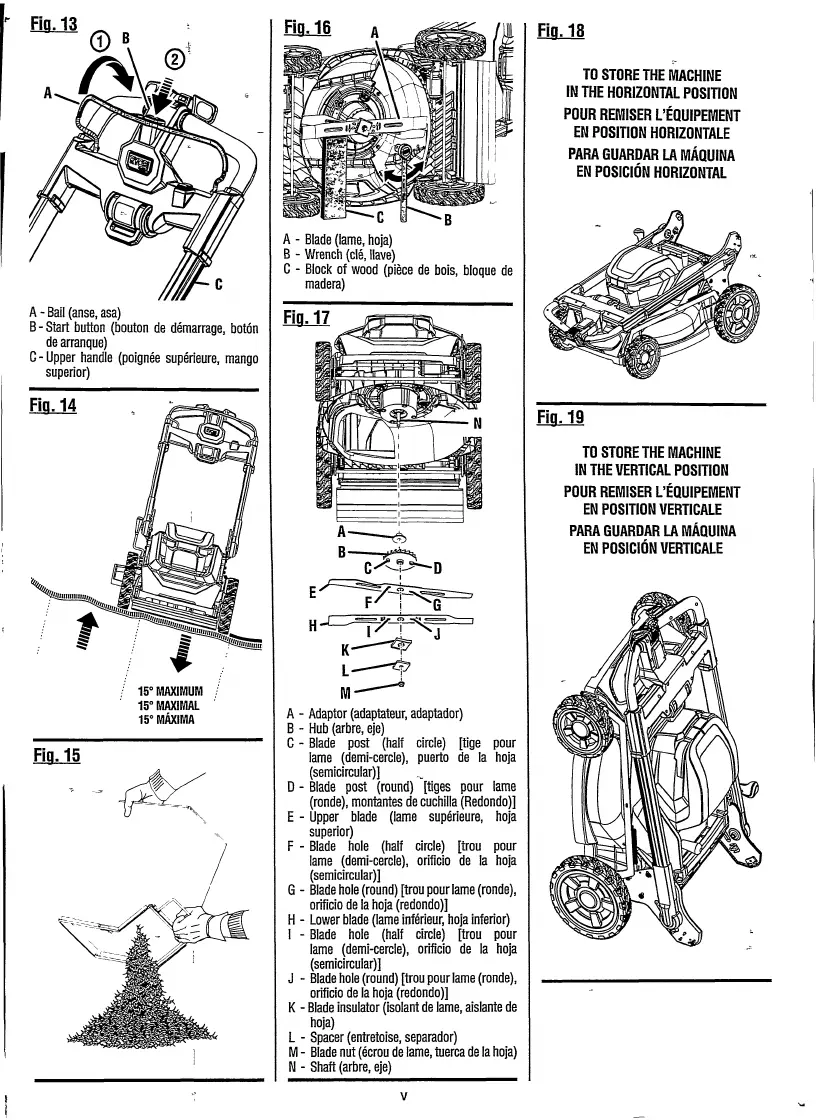

Ryobi RY401021 - Page 5

P Fiq, 13
Fig. 16
1
Fig. 18
1
y
s
Fig. 17
Fig. 14
Fig. 19
E
G
J
t
Fig. 15
(
V
TO STORE THE MACHINE
IN THE HORIZONTAL POSITION
POUR REMISER L ’ EQUIPEMENT
EN POSITION HORIZONTALE
PARA GUARDAR LA MAQUINA
ENPOSICION HORIZONTAL
15° MAXIMUM /
15° MAXIMAL
15° MAXIMA
TO STORE THE MACHINE
IN THE VERTICAL POSITION
POUR REMISER L ’ EQUIPEMENT
EN POSITION VERTICALE
PARA GUARDAR LA MAQUINA
ENPOSICION VERTICALE
A - Bail (anse, asa)
B - Start button (bouton de demarrage, boton
de arranque)
C - Upper handle (poignee superieure, mango
superior)
M —
A - Adaptor (adaptateur, adaptador)
B - Hub (arbre, eje)
G - Blade post (half circle) [tige pour
lame (demi-cercle), puerto de la hoja
(semicircular)]
D - Blade post (round) [tiges pour lame
(ronde), montantes de cuchilla (Redondo)]
E - Upper blade (lame superieure, hoja
superior)
F - Blade hole (half circle) [trou pour
lame (demi-cercle), orificio de la hoja
(semicircular)]
G - Blade hole (round) [trou pour lame (ronde),
orificio de la hoja (redondo)]
H - Lower blade (lame infrieur, hoja inferior)
I - Blade hole (half circle) [trou pour
lame (demi-cercle), orificio de la hoja
(semicircular)]
J - Blade hole (round) [trou pour lame (ronde),
orificio de la hoja (redondo)]
K - Blade insulator (isolant de lame, aislante de
hoja)
L - Spacer (entretoise, separador)
M - Blade nut (ecrou de lame, tuerca de la hoja)
N - Shaft (arbre, eje)
F
PP — s
2*
54
— C
A - Blade (lame, hoja)
B - Wrench (de, Have)
C - Block of wood (piece de bois, bloque de
madera)
H —
K
CAPD
A
