ii
E
L
D
K
O
P
See this fold-out section for all of the figures
referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures
mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras
a las que se hace referencia en el manual del operador.

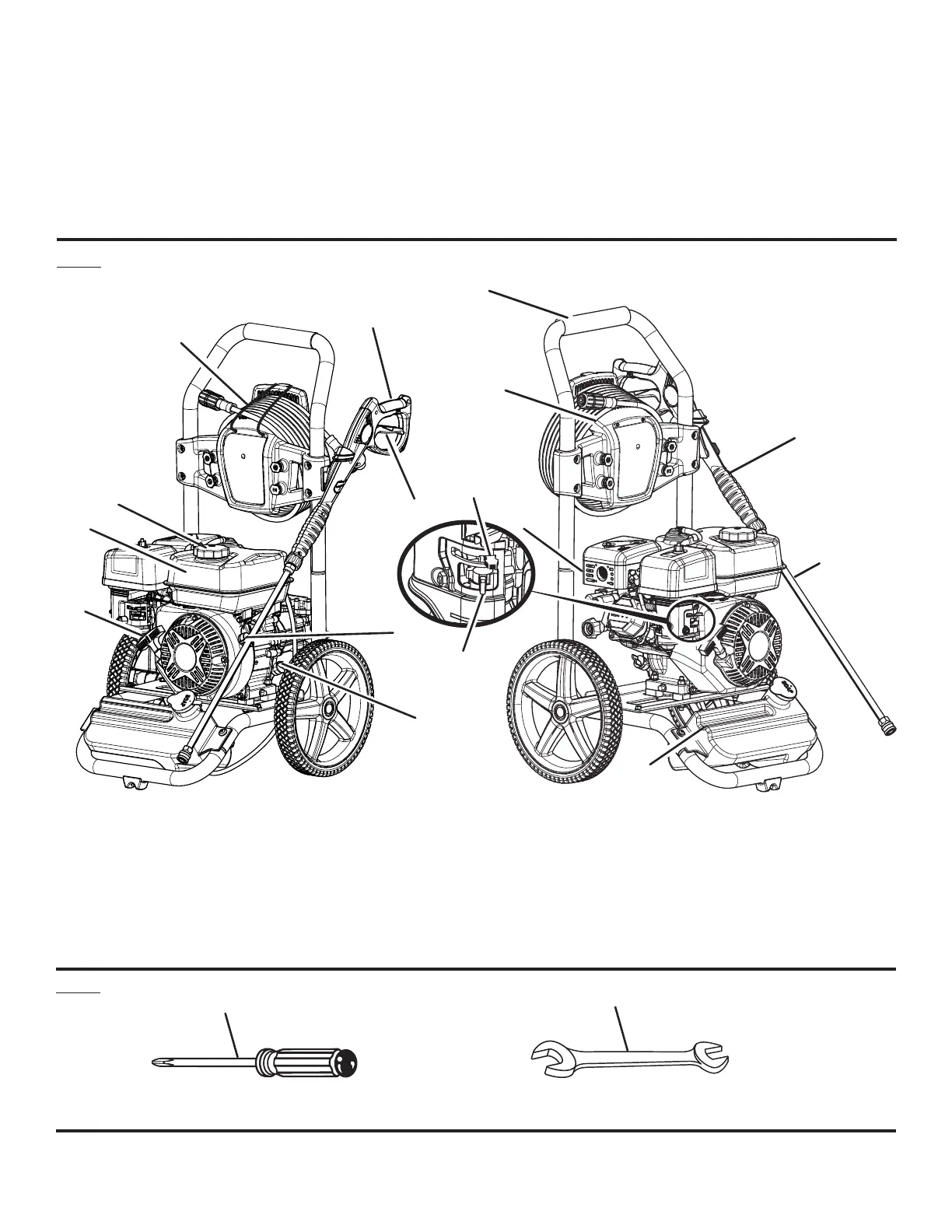

Fig. 1
A - Fuel cap (bouchon du réservoir, tapa del combustible)
B - Starter grip and rope (poignée du lanceur et corde, mango del
arrancador y cuerda)
C - Fuel tank (réservoir de carburant, tanque de combustible)
D - Oil cap/dipstick (bouchon / jauge d’huile, tapa del aceite con varilla de
nivel)
E - Gripping surface (surface de prise, superficie de sujeción)
F - Muffler (silencieux, silenciador)
G - Fuel valve - (robinet de carburant, válvula de combustible)
H - Choke lever (levier de volet de départ, palanca del anegador)
C
G
A
H
B
I
M
J
N
I - On/off switch (commutateur marche/arrêt, interruptor de encendido/
apagado)
J - High pressure hose (tuyau haute pression, manguera de alta presión)
K - Hose storage (rangement de tuyau, compartimiento para manguera)
L - Handle (poignée, mango)
M - Trigger handle (poignée à gâchette, mango del gatillo)
N - Trigger with lock out (gâchette avec verrou, gatillo con seguro)
O - Spray wand (lance de pulvérisation, tubo de rociado)
P - Soap tank (réservoir de savon, tanque de jabón)
A - Phillips screwdriver (tournevis cruciforme, destornillador Phillips)
Fig. 2
A
B
B - 10 mm wrench (clé de 10 mm, llave de 10 mm)
F
