ii

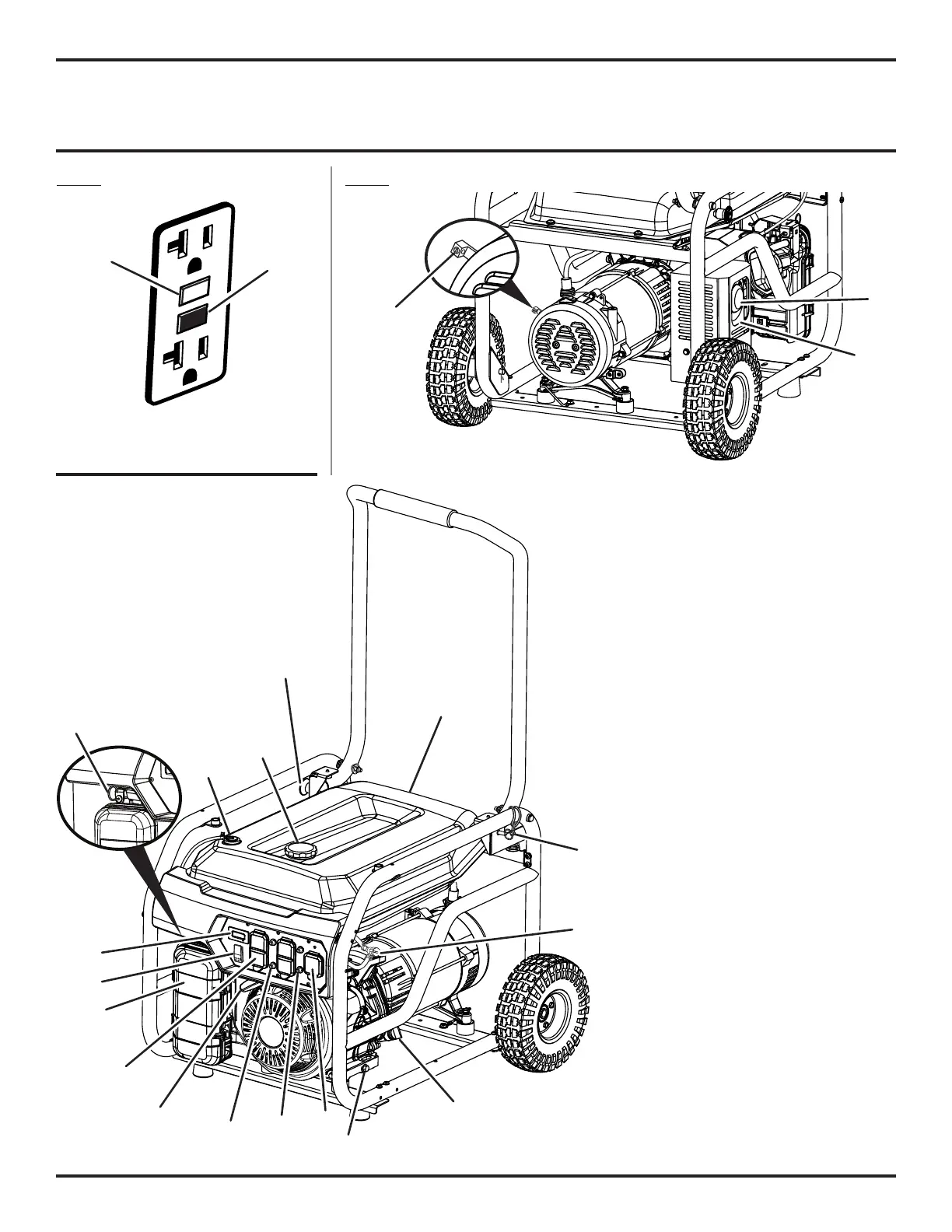

See this fold-out section for all of the figures referenced in the operator’s manual.
Consulter l’encart à volets afin d’examiner toutes les figures mentionnées dans le manuel d’utilisation.
Consulte esta sección desplegable para ver todas las figuras a las que se hace referencia en el manual del operador.
Fig. 2
D
R
A - Handle lock pin (goupille de blocage de la
poignée, pasador de seguro del mango)
B - Fuel cap (réservoir de carburant d’essence, tapa
del tanque de combustible)
C - Fuel tank (réservoir de carburant, tanque de
combustible)
D - Ground terminal (borne de terre, terminal de
conexión a tierra)
E - 120 volt AC circuit breaker (disjoncteur de C.A.
de 120 V, disyuntor de circuito de CA 120 V)
F - Two 120 volt AC duplex 20 amp GFCI protected
receptacles (deux prise de courant double de
fuite à la terre 120 V c.a. 20 A , dos receptáculo
120 V doble de 20 A con GFCI)
G - 240 volt AC circuit breaker (disjoncteur de C.A.
de 240 V disyuntor de circuito de CA 240 V)
H - 120/240 volt AC 30 amp receptacle (réceptacle
120/240 volts, 30A; 120/240 V de CA 30 A
receptáculos)
I - Fuel valve (robinet de carburant, válvula de
combustible)
J - Oil cap/dipstick (bouchon/jauge d’huile, tapa de
relleno de aceite/varilla medidora de aceite)
K - Oil drain plug (huiler le bouchon d’égout, tapón
de drenaje del aceite)
L- Engine stop switch (interrupteur d’arrêt du
moteur, interruptor del motor)
M- Digital display (affichage numérique, pantalla
digital)
N - Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)
O - Air filter (filtre à air, filtro de aire)
P - Choke (étrangleur, anegador)
Q - Fuel tank vapor vent (évent de vapeur du
réservoir de carburant, respirador del vapor del
tanque de combustible)
R - Muffler (silencieux, silenciador)
S - Handle release knob (bouton de verrouillage de
la poignée, perilla de liberación del mango)
T - Spark screen (pare-étincelles, parachispas)
A
A - Reset button (bouton réinitialiser, botón de
reajuste)
B - Test button (bouton de test, botón de prueba)
Fig. 1
B
OFF
O
N
K
J
H
G
F
E
A
C
B
Q
L
M
P
I
S
T
