Ryobi WS722 - Page 33

13

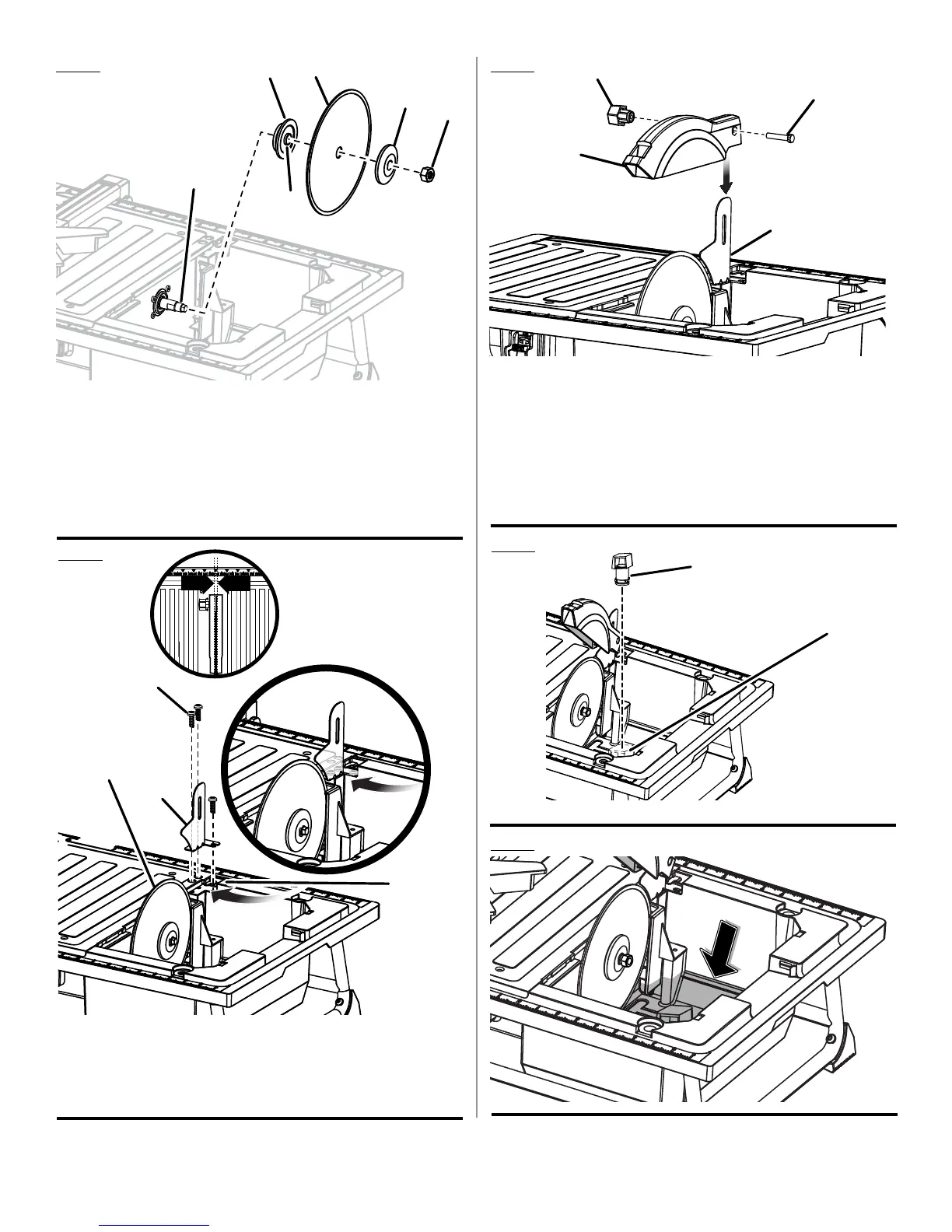

A - Splash hood (capot anti-éclaboussures, capucha contra salpicaduras)
B - Splash hood bracket (support du capot anti-éclaboussures, soporte de
la capucha contra salpicaduras)
C - Hex bolt (boulon hex, perno hexagonal)
D - Splash hood knob (bouton du capot anti éclaboussures, perilla de la
capucha contra salpicaduras)
A
D
C
B
Fig. 4
Fig. 5
Fig. 6
A - Cutting wheel (meule de coupe, muela para cortar )
B - Screws (vis, tornillos)
C - Lip (lèvre, reborde)
D - Splash hood bracket (support du capot anti-éclaboussures, soporte de
la capucha contra salpicaduras)
A
D
C
B
A - Arbor (arbre, árbol)
B - Cutting wheel (meule de coupe, muela para cortar)
C - Inner wheel washer (rondelle de meule intérieure, arandela interior de
la muela)
D - Sleeve (sleeve, sleeve)
E - Outer wheel washer (rondelle de meule extérieure, arandela exterior de
la muela)
F - Arbor nut (écrou d’arbre, tuerca del árbol)
A
F
C
B
E
A
B
Fig. 7
A - Overflow drain (tuyau de trop-plein, drenaje para derrames)
Fig. 8
D
