Ryobi WS7221 - Page 35

13

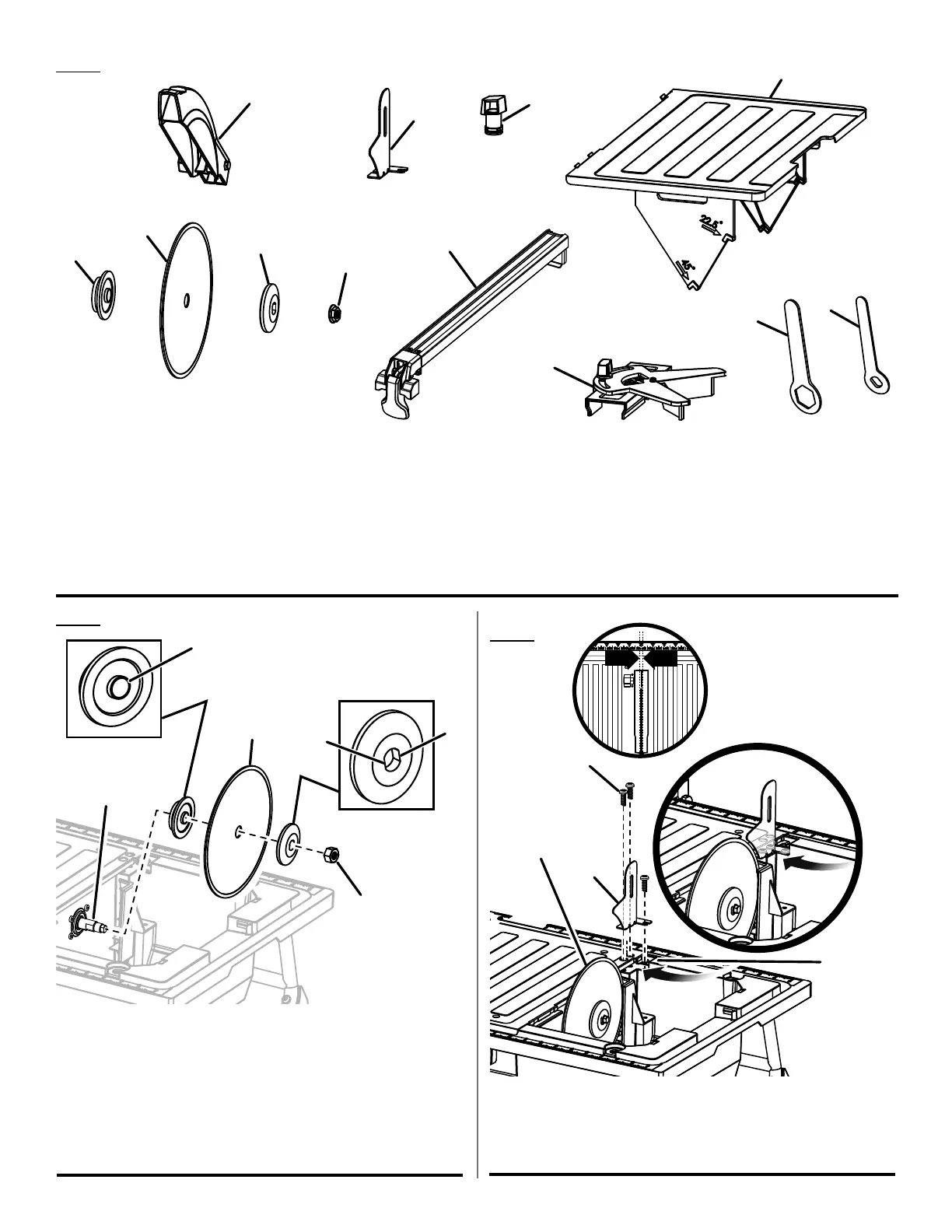

Fig. 6
A - Tile cutting wheel (meule à carreaux, muela
para cortar losas)
B - Inner wheel washer (rondelle de meule
intérieure, arandela interior de la muela)
C - Outer wheel washer (rondelle de meule
extérieure, arandela exterior de la muela)
D - Arbor nut (écrou d’arbre, tuerca del árbol)
E - Bevel table (table de biseau, mesa para
biselar)
F - Splash hood assembly (ensemble de capot
anti-éclaboussures, conjunto de la capucha
para evitar salpicaduras)
G - Hex wrench (clé hexagonale, llave
hexagonal)
H - Arbor wrench (clé d’arbre, llave del árbol)
I - Splash hood bracket (support du capot
anti-éclaboussures, soporte de la capucha
contra salpicaduras)
J - Overflow drain (tuyau de trop-plein, drenaje
para derrames)
K - Rip guide (guide de bord, guía de borde al
hilo)
L - Miter guide (guide d’onglet, guía de
ingletes)
Fig. 7
Fig. 8
A - Cutting wheel (meule de coupe, muela para cortar )
B - Screws (vis, tornillos)
C - Lip (lèvre, reborde)
D - Splash hood bracket (support du capot anti-éclaboussures, soporte de
la capucha contra salpicaduras)
A
D
C
B
A - Arbor (arbre, árbol)
B - Cutting wheel (meule de coupe, muela para cortar)
C - Inner wheel washer (rondelle de meule intérieure, arandela interior de
la muela)
D - Sleeve (manchon, manga)
E - Outer wheel washer (rondelle de meule extérieure, arandela exterior de
la muela)
F - Arbor nut (écrou d’arbre, tuerca del árbol)
G - Double “D” flats (doubles méplats en « D » , partes planas en “D”)
A
LOOSE PARTS / PIÈCES DÉTACHÉES / PIEZAS SUELTAS
F
I
G
H
K
J
E
A
B
D
C
L
F
G
G
C
D
B
E
