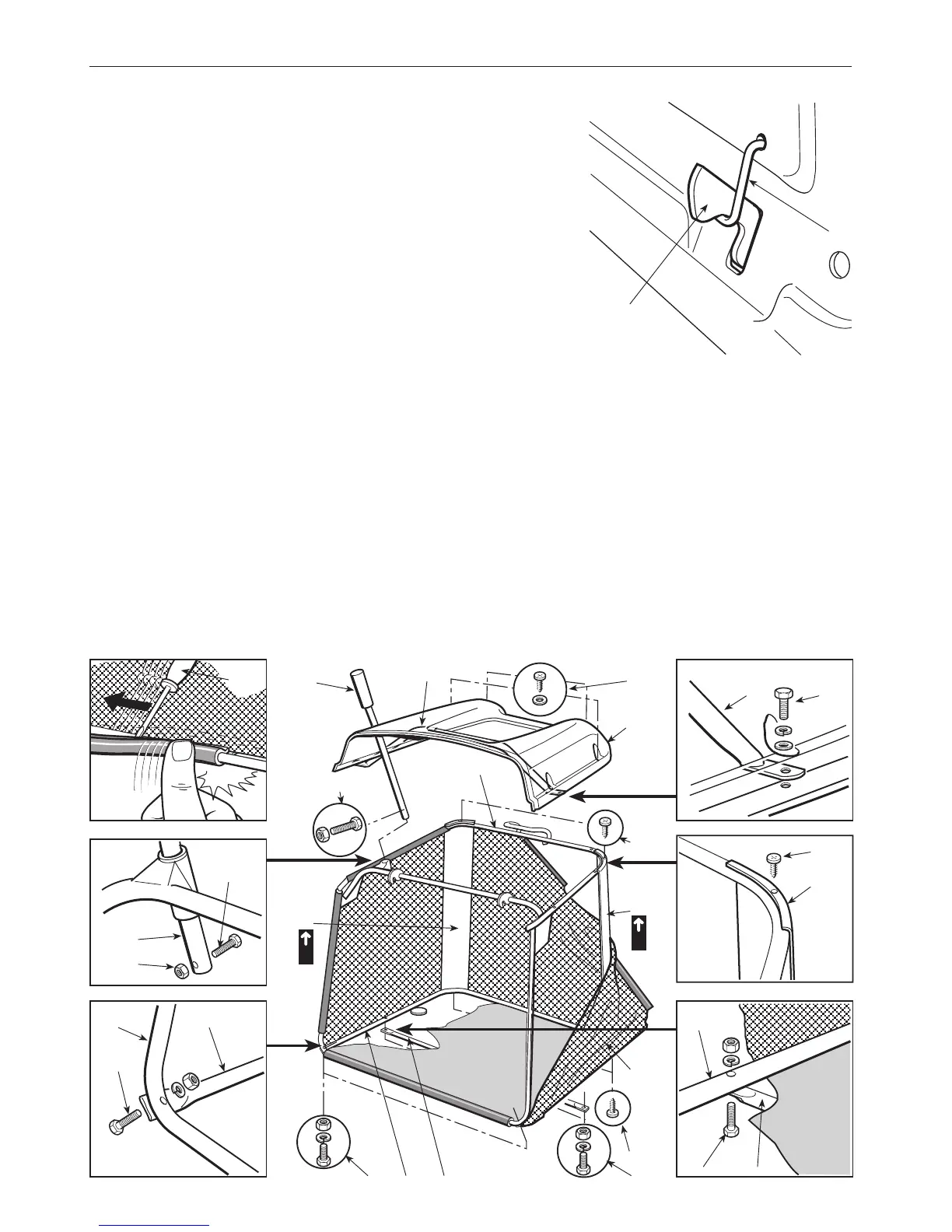

3.6 RETRAIT DE L’ARRET DU CROCHET DE
FIXATION DU BAC
Pour des motifs de transport, le crochet (1) de fixation
du bac est bloqué à la plaque arrière au moyen d’un
arrêt (2).
Cet arrêt doit être enlevé avant de procéder au monta-
ge des supports du bac et ne doit plus être utilisé.
3.7 MONTAGE DU BAC
Le montage du bac doit être exécuté en quatre phases:
A) Installer avant tout le châssis: fixer la partie supérieure (1) à la partie inférieure (2)
à l'aide des vis et des écrous fournis (3) et dans l’ordre dessiné. Disposer les plaques
FRA 12 DEBALLAGE ET MONTAGE
2
1
R
12
6
5
6
14
16 -17
3 2 13
L
6
4 - 5
1 2
3
1
7
9
10
C
L
A
K
17
16
15
8
15
4
2
14 13
9 11
