FRA 17COMMANDES ET OUTILS DE CONTRÔLE
4.10 L
EVIER DE REGLAGE DE LA HAUTEUR DE TONTE
Ce levier se règle sur sept positions marquées de «1» à «7» sur l’étiquette correspon-
dante et indiquant autant de hauteurs de tonte comprises entre 3 et 9 cm.
– Pour passer d'une position à l’autre, pousser le bouton de déblocage placé à l'ex-
trémité du levier.
4.11 Levier renversement bac
Ce levier, extractible de son siège, permet de renverser le bac pour le vider, en rédui-
sant l’effort que doit fournir l’opérateur.
Dans les modèles à transmission mécanique:

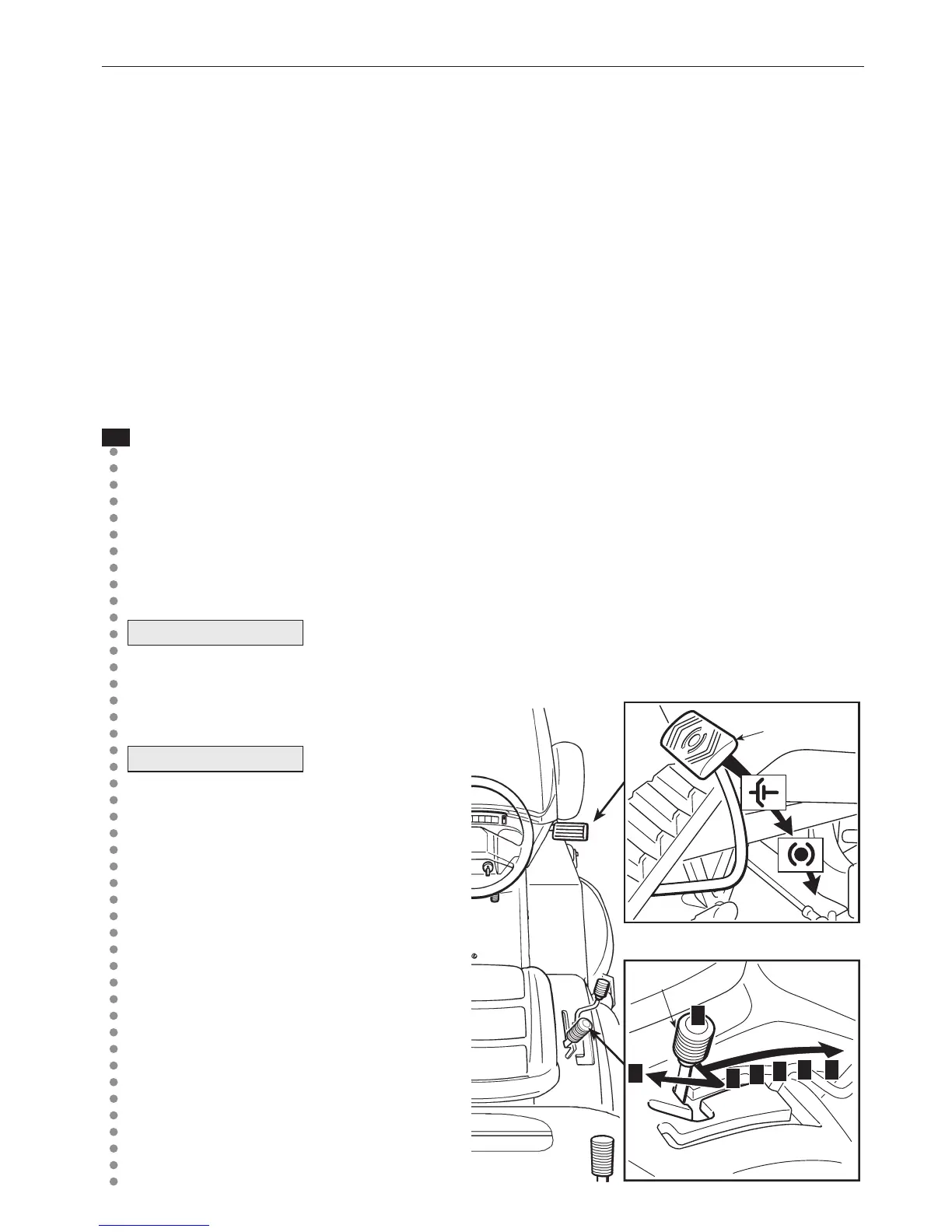

4.21
PÉDALE EMBRAYAGE
/ FREIN
Cette pédale exerce une double fonction: sur la première partie de sa course, elle
actionne l'embrayage en activant ou en arrêtant la rotation des roues; sur la deuxiè-
me, elle agit en tant que frein sur les roues arrière.
Faire très attention de ne pas hésiter dans la phase d'em-
brayage: la courroie de transmission du mouvement pourrait surchauffer et donc
s'abîmer.
Ne pas tenir le
pied appuyé sur la pédale pendant
la marche.
4.22 L
EVIER DE CHANGEMENT DE VITES
-
SE
Ce levier se règle sur sept positions
correspondant aux cinq vitesses
avant, au point mort «N» et à la mar-
che arrière «R». Pour passer d'une
vitesse à l'autre, appuyer sur la pre-
mière partie de la course de la péda-
le (4.21) et déplacer le levier selon
REMARQUE
IMPORTANT
➤
