Sabre 1340GR - Page 14

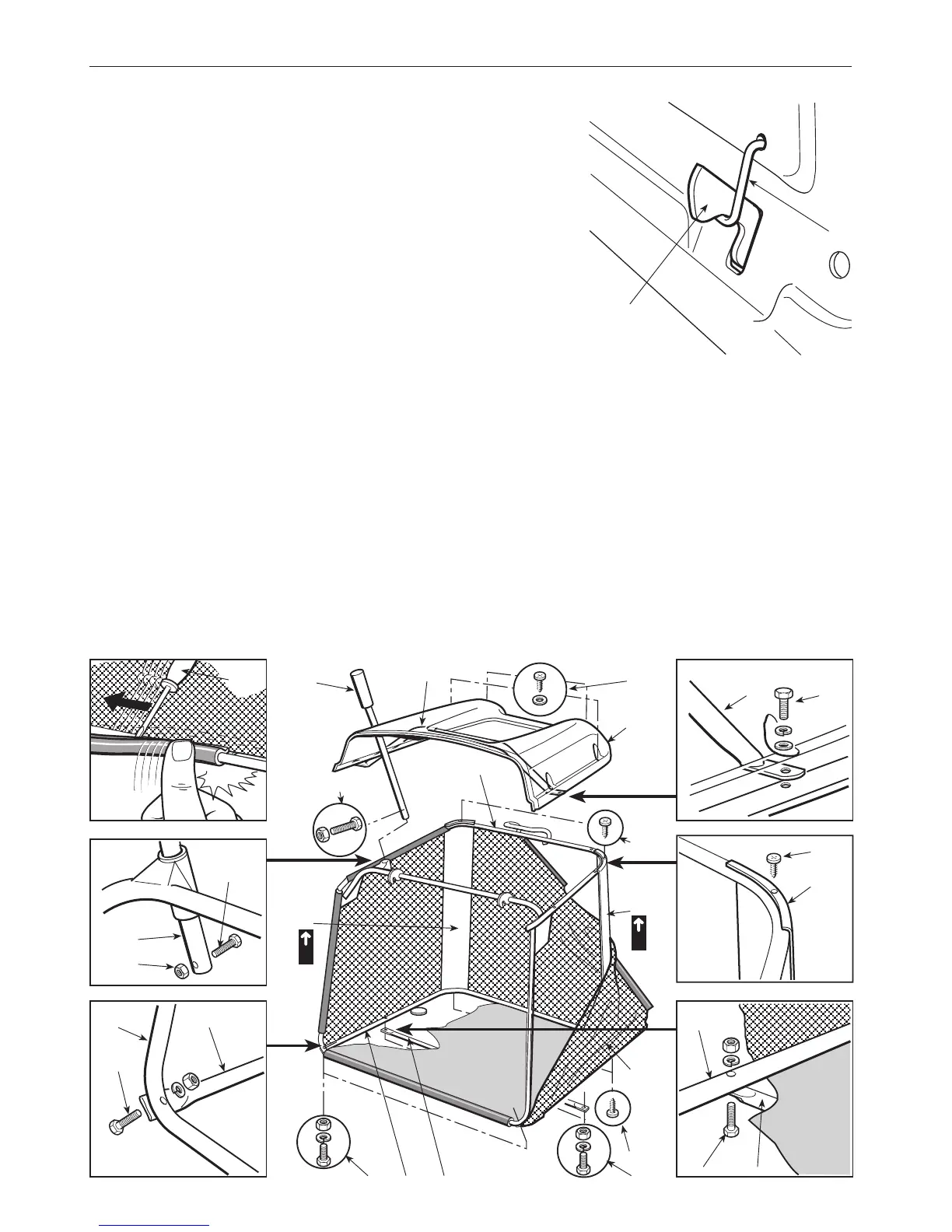

3.6 ENTFERNEN DER FESTSTELLVORRICHTUNG
FÜR DIE SPERRKLINKE DER AUFHÄNGUNG
DES AUFFANGSACKS
Für den Transport ist die Sperrklinke (1) der
Sackaufhängung mittels einer Feststellvorrichtung (2) an
der hinteren Platte verriegelt.
Diese Feststellvorrichtung muss entfernt werden, ehe die
Halterungen des Auffangsacks montiert werden, und darf
nicht mehr verwendet werden.
3.7 MONTAGE DES AUFFANGSACKS
Die Montage des Auffangsacks erfolgt in 4 Phasen:
A) Zuerst den Rahmen montieren, wobei der obere Teil (1) mit dem unteren Teil (2) unter
Verwendung der mitgelieferten Schrauben und Muttern (3), wie angezeigt, zu verbinden
