ESP 17MANDOS E INSTRUMENTOS DE CONTROL
4.10 P
ALANCA DE REGULACION DE LA ALTURA DE CORTE
Esta palanca tiene siete posiciones, de «1» a «7» indicadas en la respectiva placa,
que corresponden a las siete alturas de corte comprendidas entre 3 y 9 cm.
– Para pasar de una posición a otra es necesario apretar el botón de desbloqueo
colocado en el extremo.
4.11 P
ALANCA DE VUELCO DE LA BOLSA DE RECOLECCION
Esta palanca, extraíble de su alojamiento, permite volcar la bolsa para vaciarla, ahor-
rando esfuerzo al operador.
En los modelos de transmisión mecánica:

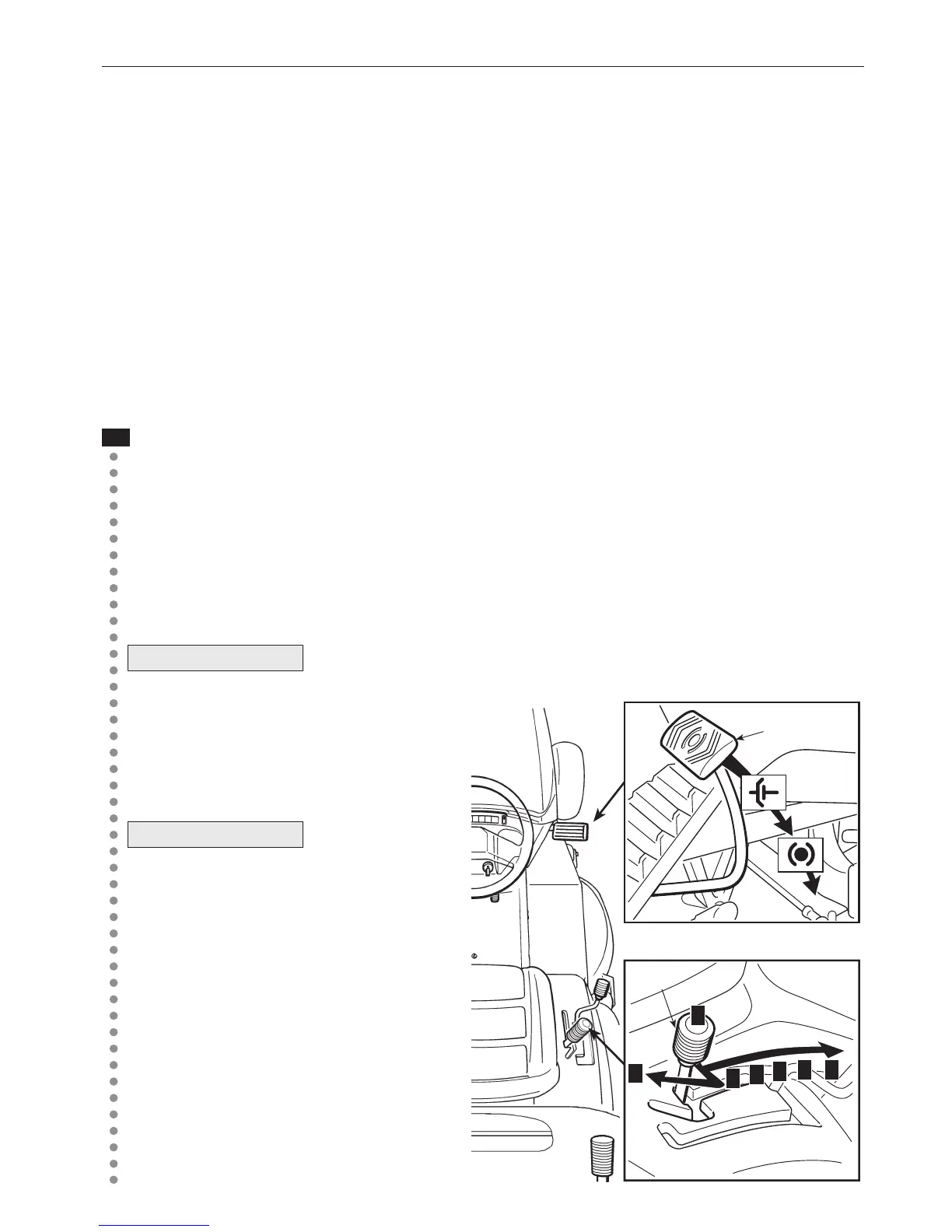

4.21 P
EDAL EMBRAGUE
/ FRENO
Este pedal desarrolla una doble función: en la primer parte del recorrido actúa
como embrague engranando o desengranando la tracción a las ruedas y en la
segunda parte se comporta como freno, actuando sobre las ruedas posterio-
res.
Es necesario prestar la máxima atención a no pararse
demasiado durante la fase de
embrague para no provocar el
recalentamiento y el consiguien-
te daño de la correa de transmi-
sión del movimiento.
Durante la
marcha es aconsejable no tener
el pie apoyado sobre el pedal.
4.22
PALANCA DE MANDO DEL CAM-
BIO DE VELOCIDAD
Esta palanca tiene siete posicio-
nes, correspondientes a las cinco
marchas hacia adelante, a la posi-
ción de punto muerto «N» y a la
marcha atrás «R». Para pasar de
una marcha a la otra, apretar hasta
la mitad del recorrido el pedal
(4.21) y mover la palanca según
NOTA
IMPORTANTE
➤
