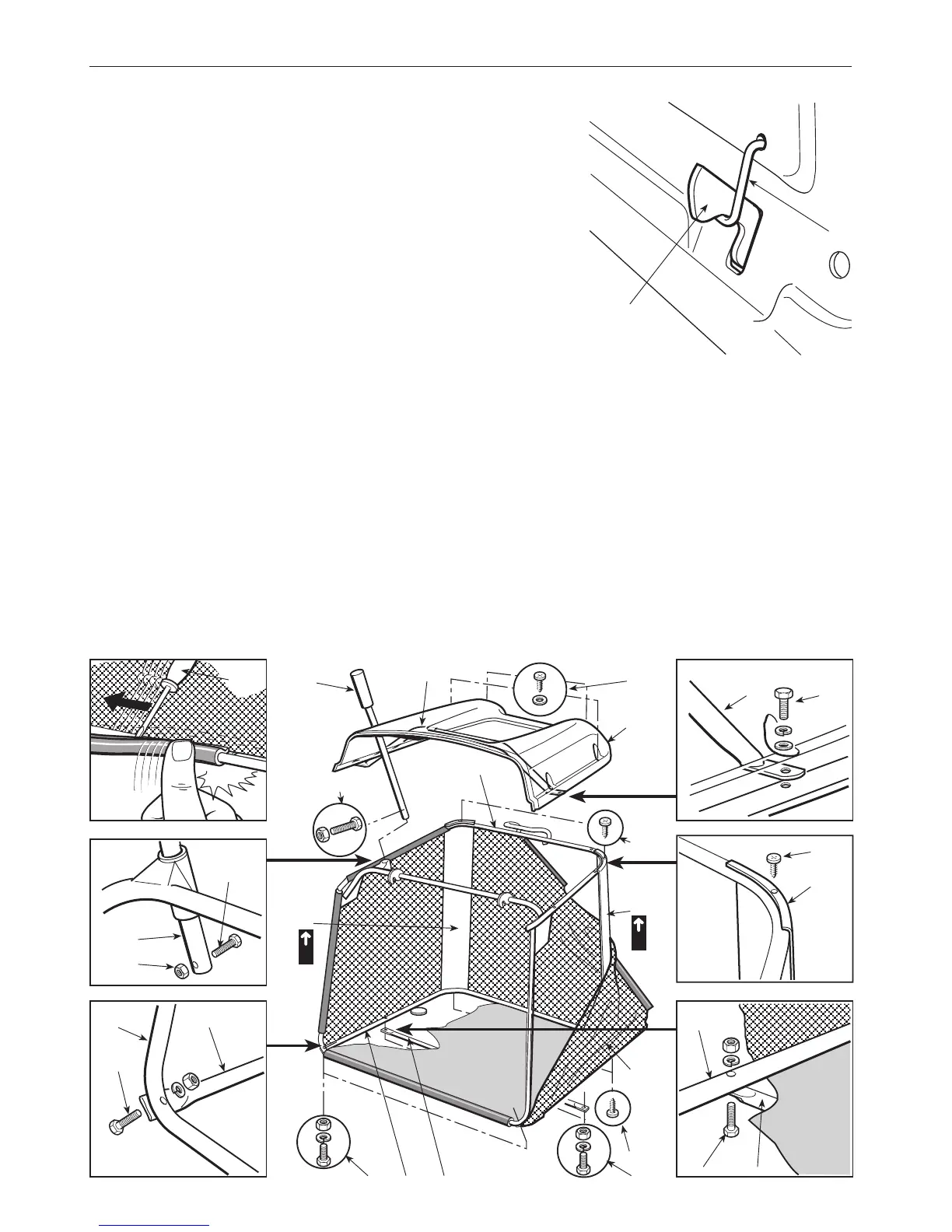

3.6 RIMOZIONE DEL FERMO DELL’ARPIONE DI
AGGANCIO DEL SACCO
Per motivi di trasporto, l’arpione (1) di aggancio del
sacco è bloccato alla piastra posteriore per mezzo
del fermo (2).
Questo fermo deve essere rimosso prima di proce-
dere al montaggio dei supporti del sacco e non
deve più essere utilizzato.
3.7 MONTAGGIO DEL SACCO
Il montaggio del sacco deve essere eseguito in quattro fasi:
A) Montare per prima cosa il telaio, unendo la parte superiore (1) alla parte infe-
riore (2), utilizzando le viti e i dadi in dotazione (3) come indicato. Posizionare le
ITA 12 SBALLAGGIO E MONTAGGIO
2
1
R
12
6
5
6
14
16 -17
3 2 13
L
6
4 - 5
1 2
3
1
7
9
10
C
L
A
K
17
16
15
8
15
4
2
14 13
9 11
