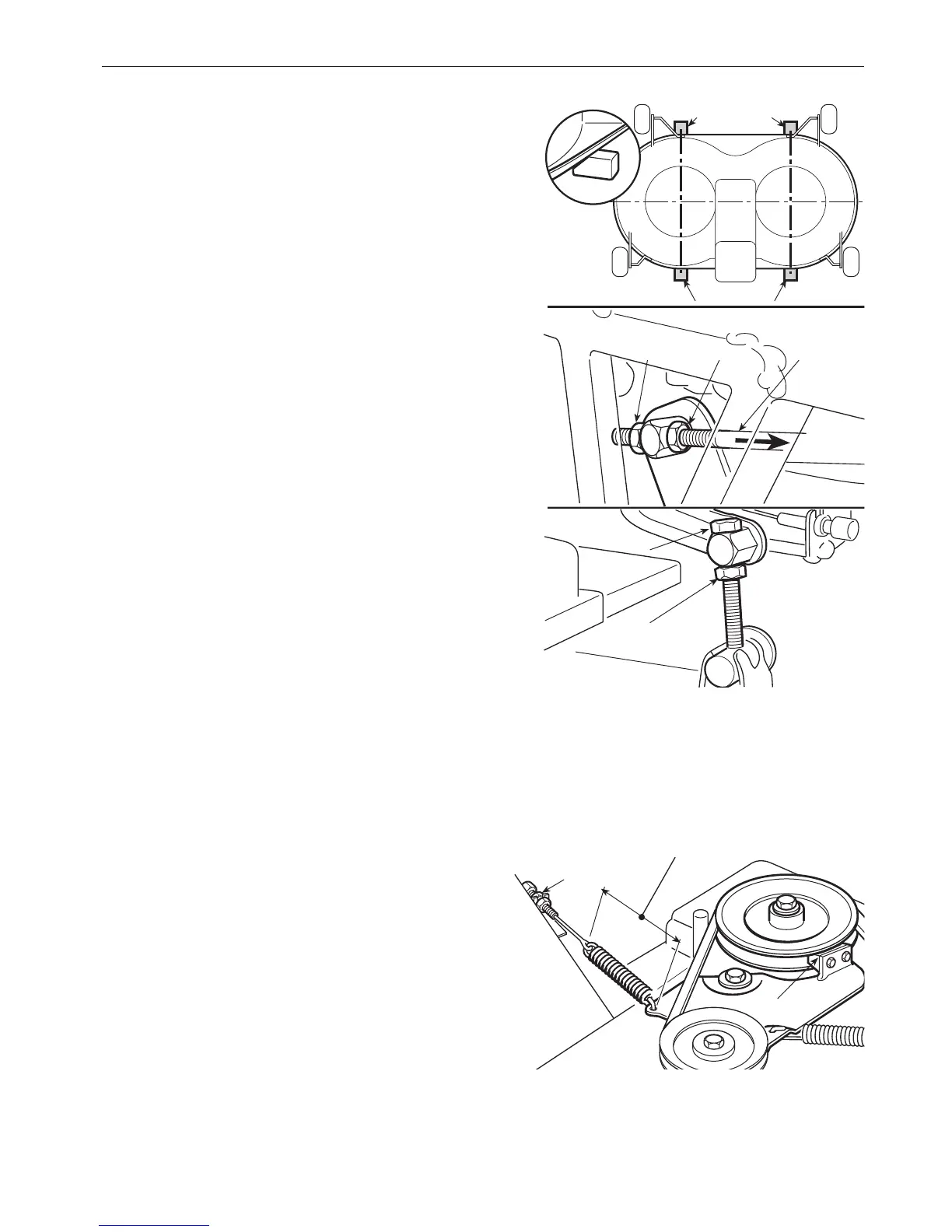

sistemare degli spessori (1) da 26 mm sotto
il bordo anteriore del piatto e da 32 mm (2)
sotto il bordo posteriore, quindi portare la
leva di sollevamento in posizione «1»;
allentare i dadi (3), le viti (5) e i controdadi
(4 - 6) sia sul lato destro che sul lato sini-
stro, in modo che il piatto appoggi stabil-
mente sugli spessori;
spingere all’indietro le due aste di collega-
mento (7) e avvitare sulle rispettive aste i
due dadi (3) fino ad avvertire inizio di solle-
vamento della parte anteriore del piatto sia
a destra che a sinistra; quindi bloccare i
relativi controdadi (4);
agire su entrambi le viti posteriori (5) fino ad
avvertire un inizio di sollevamento della
parte posteriore del piatto sia a destra che
a sinistra; quindi bloccare i relativi controda-
di (6).
Nel caso non si riuscisse ad ottenere una
buona regolazione, consultare il vostro Con-
cessionario.
6.3.3 R
EGOLAZIONE DELLINNESTO E FRENO LAME
Quando si aziona la leva per disinnestare
le lame, si aziona contemporaneamente
un freno che ne arresta la rotazione entro
alcuni secondi.
Il cattivo funzionamento del freno è
essenzialmente dovuto all’usura del fero-
do (2) che deve essere sostituito presso il
vostro Concessionario.
L’allungamento del filo e le variazioni in
lunghezza della cinghia possono causare
un innesto e una rotazione irregolare delle lame.
In tal caso, agire sul registro (1) fino ad ottenere la giusta lunghezza della molla
(misurata sull’esterno molla a lame innestate).
ITA 43MANUTENZIONE
4
1 = 26 mm
2 = 32 mm
3 7
5
6
1
2
122 - 124 mm
