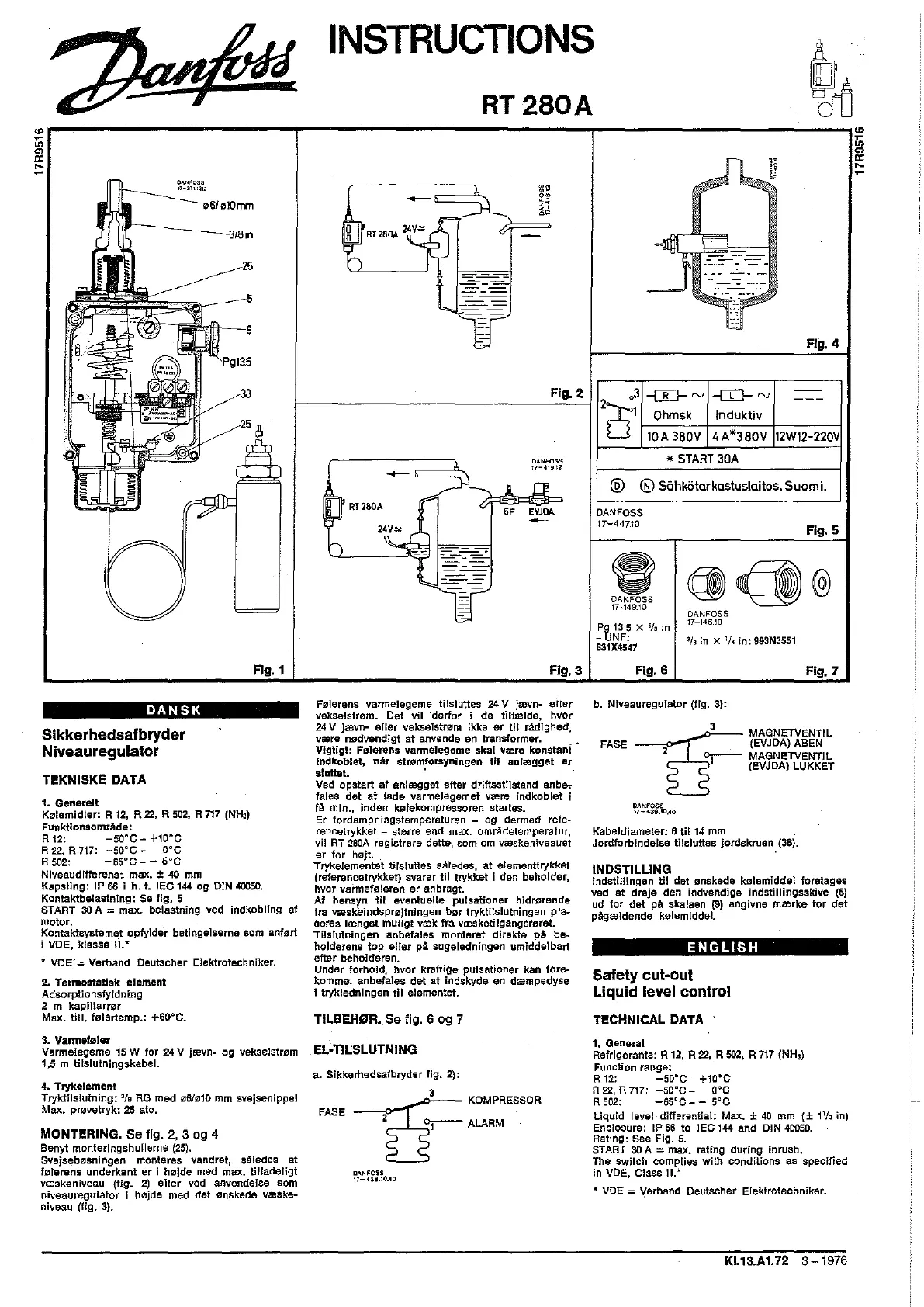

INSTRUCTIONS
RT280A
~-------------------r------------------------~--------------------,~
~ ~
~
...
...
~
~
O~NFOss
>7-"'-':Il2
DANSK
Sikkerhedsafbryder
Niveauregulator
TEKNISKE DATA
1. Generelt
Kølemidler:
R
12,
R
22,
R
502,
R
717
(NH3)
Funktionsområde:
R 12:
-50"C
_ +10"C
R
22,
R
717:
-SO"C
_
0"0
R 502:
-65°0
- -
5"C
Niveaudifferens:_ max. ±
40
mm
Flg. 1
Kapsling:
IP
66
'j
h.
t.
lEe
144
og
DIN
40050.
Kontaktbelastning: Se fig. 5
START
30
A = max. belastning ved indkobling af
motor.
Kontaktsystemet opfylder betingelserne som anført
i VDE, klasse IL"'
~
VDE'=
Verband Deutscher Elektrotechniker.
2.
Termostatisk element
Adsorptionsfyldning
2
m
kaplllarrør
Max. till. følertemp.: +60"0.
3.
Varmeføler
Varmelegeme
15
W for
24
V jævn- og vekselstrøm
1,5
m tilslutningskabel.
4.
Trykelement
Tryktilslutning:
3/
9
RG
med
ø6lø10
mm
svejsenippel
Max. prøvetryk:
25
ato.
MONTERING. Se fig.
2,
3
og
4
Benyt monteringshullerne
(2S).
Svejsebøsningen monteres vandret, således at
følerens underkant er
i højde med max.
tilladeligt
væskeniveau (fig.
2)
eller
ved anvendelse som
niveau regulator
I højde med det ønskede væske-
niveau (fig.
3).
-
-
Fig. 2
OANFOSS
11-.'9,12
SF
EVJDA.
-
Flg. 3
Følerens varmelegeme tilsluttes
24
V jævn- eHer
vekselstrøm. Det
vil
-derfor i
de
tilfælde,
hvor
24
V
Jævn-
eller
vekselstrøm ikke
er
til
rådighed,
være nødvendigt
at
anvende en transformer. _ .
VIgIlgt:
Følerens varmelegeme skal være konstant
Indkoblet.
når
strømforsyningen Ul anlægget er
sluHeL
•
Ved
opstart af anlægget efter driftsstiJstand anbe-
fales det
at
lade varmelegemet være
indkoblet
i
få
min., inden kølekompressoren startes.
Er fordampningstemperaturen - og dermed refe-
reneetrykket - større end max. områdetemperalur,
vil
RT
280A
registrere dette, som
om
væskeniveauet
er
for
højt.
Trykelementet tilsluttes således,
at
elementtrykket
(referencetrykket) svarer
til
trykket i den beholder,
hvor varmeføleren
er
anbragt.
Af
hensyn
til
eventuelle pulsationer hidrørende
fra
væskeindsprøjtningen bør tryktilslutningen
pla-
ceres længst
muligt
væk fra væsketilgangsrøret.
Tilslutningen anbefales monteret direkte
på
be_
holderens
top
eller
på sugeledningen umiddelbart
efter beholderen.
Under forhold. hvor kraftige pulsationer kan fore-
komme, anbefales det at indskyde en dæmpedyse
i trykledningen
til
elementet.
TILBEHØR. Se fig. 6
og
7
EL-TILSLUTNING
a. Sikkerhedsafbryder
fig.
2):
2
er--
ALARM
[i=
3 KOMPRESSOR
FASE
DANFOSS
17_4SS.10.40
Flg. 4
.3
-{I]-
~
-m-
'"
~1
Ohmsk
Induktiv
O 10A3BOV
~A'3BOV
12W12-220V
•
START
30A
@ ® Sahkotarkastuslaitos. Suomi.
DANFQSS
17-447.10
e
DANFOSS
17_149.10
Pg
1;5
x
sia
in
-
UNr:
631X4547
Flg. 6
DANFO$$
17-146,10
3/
S
in X
1/
4 in: 993N3551
b.
Niveauregulator (fig. 3):
Flg. 5
Flg. 7
[i=
3 MAGNETVENTIL
FASE
(EVJDA) ABEN
2
o.--
MAGNETVENTIL
l (EVJDA) LUKKET
OANFOSS
17-.3&.10.40
Kabeldiameter; 6
til
14
mm
Jordforbindelse tilsluttes jordskruen (3B).
INDSTILLING
Indstillingen til det ønskede kølemiddel foretages
ved at dreje den indvendige indstillingsskive
(5)
ud for
det
på skalaen
(9)
angivne mærke for
det
pågældende kølemiddel.
ENGLISH
Safety cut-out
Llquid
level control
TECHNICAL DATA
1. General
Refrigerants:
R 12, R
22.
R
502,
R
717
(NHsl
Function range:
R 12:
-SD~C
-
+1D~C
R
22,
R 717:
-50·C-
O°C
RSD2:
-65°C
__
S·C
Liquid level- differential:
Max.
±
40
mm
(±
1
1
h in)
Enclosure:
IP
66
to IEC
144
and DIN
40050.
Rating: See Fig.
5.
START
30
A = max. rating during inrush.
The switch compties with conditions as specified
in VDE, Class
II.'"
• VDE
= Verband Deutscher Elektrotechniker.
KI.13.A1.72 3
1976
