IV. Montage
Überputzmontage; es werden in der Wand eine Öffnung für Verbindungskabel (d13) und zwei Spalten für
Befestigung des Dosenbodens vorbereitet.
d13
30 30
43
43
86
d4
12
3
12
3

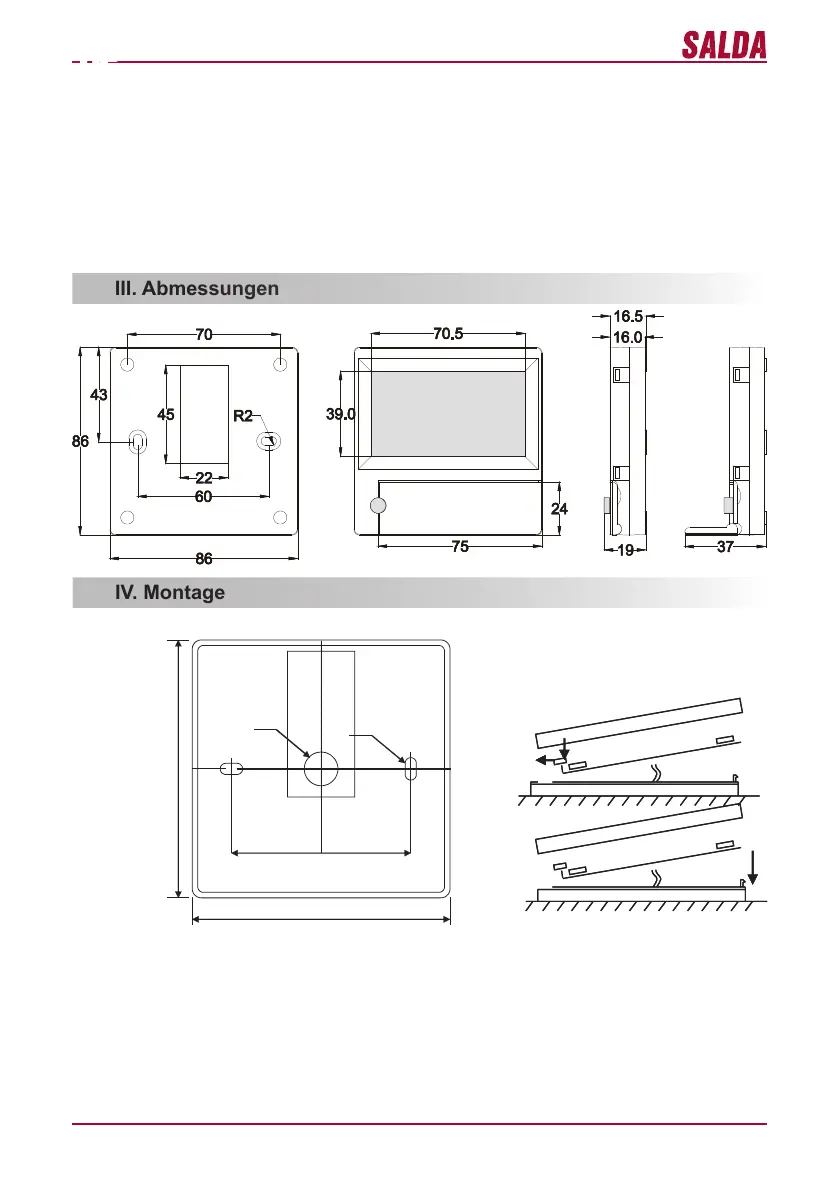

ZusammenbauzeichnungBefestigungszeichnung
Unterdeckel der Dose an die Wand befestigen, nachdem der Kabel über dem Putz ~3 cm ausgezogen wird.
Die Batterie in die Fassung, die sich in der Platte bendet, einlegen, Polung „+“ nach außen, den Stecker an
die Platte anschließen und den Dosendeckel (siehe die Zeichnung) schließen, indem man die linke Seite (1-2)
befestigt und danach leicht die rechte Seite drückt (3). Den anderen Kabelstecker an dazu bestimmte Dose
(RS485_1) des Wärmetauschers anschließen.
6.11. „Filters“
6.11.1. „SetTimer“: es wird Arbeitsdauer bis zur Meldung über
Filterverschmutzung eingestellt (h).
6.11.2. „ReSetTimer“: das Nullen vom Zeitzähler für Filterver-
schmutzung, das nach dem Austausch von Filtern
und für die Löschung von der Mitteilung „Ersetzen die
Filter“ auf der Informationszeile gebraucht wird.
6.11.3. „Curr.Timer“: Anzeigen des Zeitzählers für Arbeits-
dauer des Aggregats bis zur Meldung über Filterver-
schmutzung (h).
III. Abmessungen
