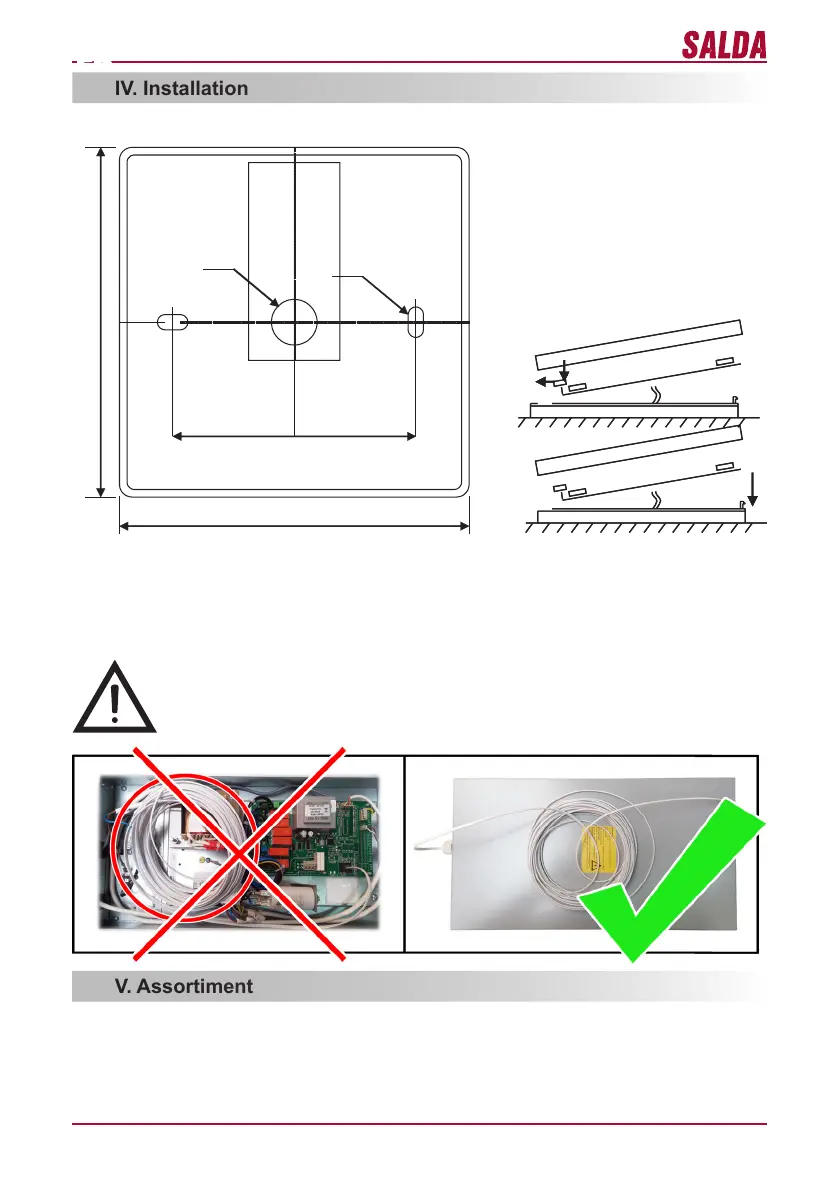

IV. Installation
Installation au-dessus de l’enduit, un trou préparé dans le mur pour le câble de connexion d13 et xation du
fond du boîtier avec deux trous.
d13
30 30
43
43
86
d4
12
3
12
3
Schéma de l’assemblageSchéma de la xation
Fixer le couvercle inférieur du boîtier au mur en tirant le câble au-dessus de l’enduit ~ 3cm. Mettre la pile dans
le jack situé sur la carte, polarité « + » sur l’extérieur, connecter la che à la carte et fermer le couvercle du
boîtier (cf. schéma) en xant le côté gauche (1-2), puis presser doucement le côté droit (3). Connecter l’autre
che du câble au jack destiné à cela dans le récupérateur (RS485_1).
V. Assortiment
Boîtier de commande FLEX 1 unité
Pile, type 2032 1 unité
Câble de connexion RJ11 to He1402 (4 ls) de 13 1 unité
IL EST FORMELLEMENT INTERDIT de laisser le câble du panneau de commande dans
l’armoire de régulation de la CTA!
