FLEX

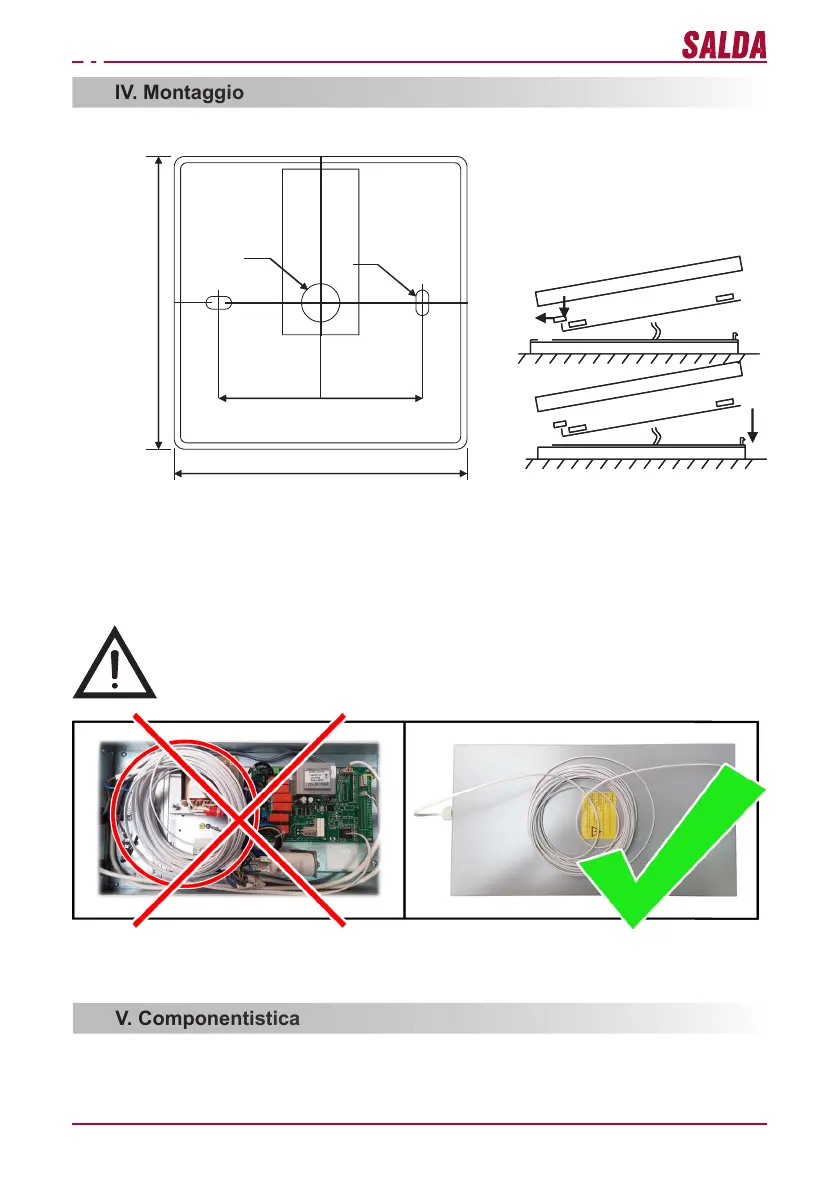

IV. Montaggio
Montaggio superciale, preparate un foro nella parete per il cavo di connessione d13 e due vani per ssare il
fondo della scatoletta.
d13
30 30
43
43
86
d4
12
3
12
3
Disegno di assemblaggioDisegno di ssaggio
Fissate il coperchio inferiore della scatoletta alla parete lasciando un pezzo del cavo di circa 3 cm sulla
supercie. Inserite la batteria nel vano del pannello, la polarità „+“ verso l‘esterno, collegate la spina al pannello
e chiudete il coperchio della scatoletta (ved. il disegno) attaccando la parte sinistra (1-2) e poi premendo gentil-
mente sulla parte destra (3). Inserite l‘altra spina del cavo nell‘apposita presa sul recuperatore (RS485_1).
V. Componentistica
Pannello di controllo FLEX 1 pezzo
Batteria tipo 2032 1 pezzo
Cavo di connessione RJ11 to He1402 (4 li) 13 metri 1 pezzo
PROIBITO di lasciare il cavo dal pannello di controllo nel quadro elettrico del CTA!
