A
0.005
B
17
Instruction Manual
형식 / Type / 型式 A B a
b
c d e f
SH-10036
선반에 의해서
결정됩니다.
To be determined
depending on the lathe.
待定
这取决于对车床。
75 4.5 ø47 50 30 1
SH-13046 75 4.5 ø47 50 30 1
SH-15052 75 6 ø47 50 30 1
SH-17068 80 6 ø47 50 30 1
SH-18077 80 6 ø47 50 30 1
SH-19082 80 6 ø47 50 30 1
SH-21010 80 6 ø47 50 30 1
SH-25011 80 6 ø47 50 30 1
SHL-17068 80 6 ø47 50 30 1
SHL-18077 80 6 ø47 50 30 1
SHL-25011 80 6 ø47 50 30 1
SHL-39024 80 6 ø47 50 30 1
In order to obtain the run-out shown
above, run-out on cylinder adap-
tor front face should be minimized.
(↗0.005 less)
상기 흔들림을 얻을 수 있도록 실린더
아답터전면의 흔들림을 되도록 작게하여
주십시오. (↗0.005 이내)
为了得到上述摇动值. 应置降尽低气
缸适配器前面的摇动。
(↗0.005 以下)

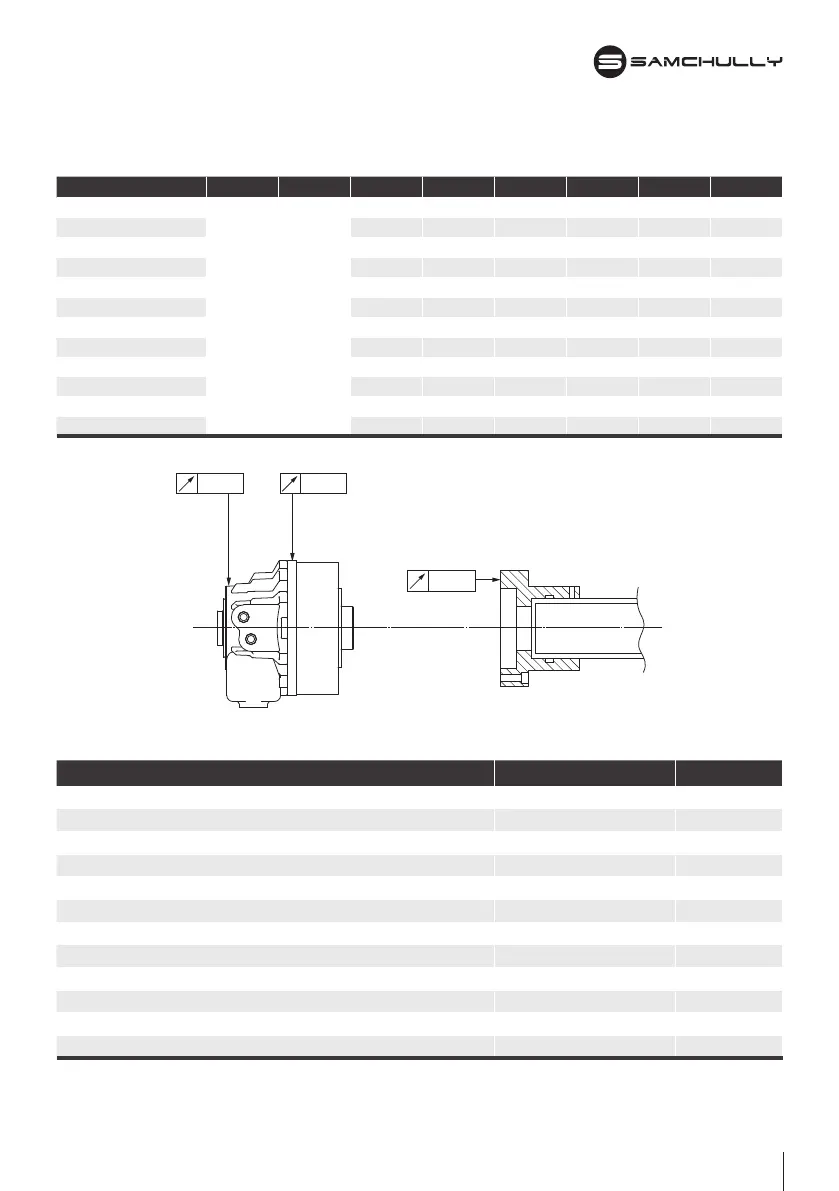

Fig.6
부착시의 흔들림 / Run-out cylinder after installation / 运行安装后缸
형식 / Type / 型式 A B
SH-10036 및 상당품 / SH-10036 equivalent / SH-10036 型及类似产晶 0.01 이내 / Less / 以下 0.015
SH-13046 및 상당품 / SH-13046 equivalent / SH-13046 型及类似产晶 0.01 이내 / Less / 以下 0.015
SH-15052 및 상당품 / SH-15052 equivalent / SH-15052 型及类似产晶 0.01 이내 / Less / 以下 0.015
SH-17068 및 상당품 / SH-17068 equivalent / SH-17068 型及类似产晶 0.01 이내 / Less / 以下 0.020
SH-18077 및 상당품 / SH-18077 equivalent / SH-18077 型及类似产晶 0.01 이내 / Less / 以下 0.020
SH-19082 및 상당품 / SH-19082 equivalent / SH-19082 型及类似产晶 0.01 이내 / Less / 以下 0.020
SH-21010 및 상당품 / SH-21010 equivalent / SH-21010 型及类似产晶 0.01 이내 / Less / 以下 0.020
SH-25011 및 상당품 / SH-25011 equivalent / SH-25011 型及类似产晶 0.01 이내 / Less / 以下 0.030
SHL-17068 및 상당품 / SHL-17068 equivalent / SHL-17068 型及类似产晶 0.01 이내 / Less / 以下 0.030
SHL-18077 및 상당품 / SHL-18077 equivalent / SHL-18077 型及类似产晶 0.01 이내 / Less / 以下 0.030
SHL-25011 및 상당품 / SHL-25011 equivalent / SHL-25011 型及类似产晶 0.01 이내 / Less / 以下 0.030
SHL-39024 및 상당품 / SHL-39024 equivalent / SHL-39024 型及类似产晶 0.01 이내 / Less / 以下 0.030
