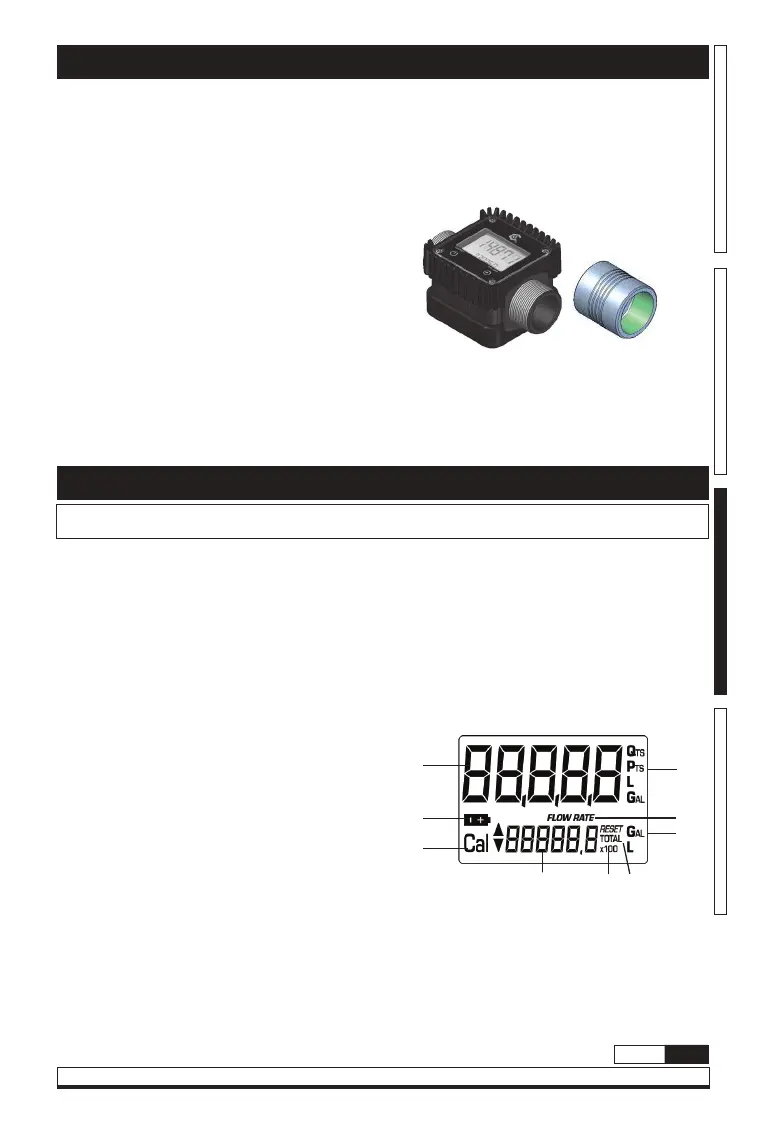

Installation
Le compteur peut être branché à une poignée
de sélection ou installé directement à une
tuyauterie de la ligne de distribution.
Il est recommandé d'installer une vanne d'arrêt
avant le compteur pour un meilleur entretien et
une meilleure maintenance.
Le compteur a une connexion 1“ BSP mâle en
entrée ainsi qu'en sortie (366760).
La douille 1" BSP femelle / femelle fournie est
compatible avec de nombreux filetages
(366761).
Le compteur nécessite deux piles 1,5 V de type
AAA comme source d'alimentation. Voir la
section “ Remplacement de la batterie”.
1
2
3
4
Principaux composants:
1. Afficheur LCD
2. Touche RESET
3. Touche ETAL
4. Bague F-F (366761)
NOTE: Toujours Prevoir La Presence D'un Disque
Filtrant En Amont De L'installation Afin De Garantir
Le Maximum De Duree De Vie A La Turbine.
Mode d’emploi
Description
Afficheur LCD
L’écran « LCD » du compteur à turbine est doté
de deux registres numériques et de différentes
indications que l’utilisateur peut afficher
uniquement si la fonction en cours le requiert.
Légende:
1. Registre du partiel (5 chiffres à virgule mobile
de 0.1 à 99999) indiquant le volume distribué
depuis la dernière fois que l’on a appuyé sur
le bouton de remise à zéro.
2. Indique l’état de chargement des piles.
3. Indique le mode d’étalonnage.
4.
Registre des totaux (6 chiffres à virgule mobile de
0,1 à 999999), qui peut indiquer deux types de
totaux:
4.1. Total général sans zérotage (total).
4.2. Total zérotable (remise à zéro totale).
5. Indique le facteur de multiplication des
totaux (x10 / x100).
6. Indique le type de total (total / reset total).
7. Indique l’unité de mesure des totaux:
L=Litres
GAL=Galons
8. Indique le mode “Débit instantané” (Flow Rate).
9. Indique l’unité de mesure du Partiel:
QTS=Quarts PTS=Pintes
L=litres
GAL=Galons
4
5
6
9
7
1
2
3
8
