DF30 DF50 DF100
Ratio 1:1 1:1 1:1
Máximo caudal salida libre 38 l/min (10 gal/min) 50 l/min (13.21 gal/min) 100 l/min (26.5 gal/min)
Desplazamiento por embolada 0,07 l (2.37 oz) 0,1 l (3.38 oz) 0,25 l (8.45 oz)
Rango de presión 1,5 a 8 bar (22 a 115 psi) 1,5 a 8 bar (22 a 115 psi) 1,5 a 8 bar (22 a 115 psi)
Max. tamaño de partículas en
suspensión
3 mm (0.12 in) 3 mm (0.12 in) 4 mm (0.16 in)
Altura máxima de succión
4 m (13.2 ft) seco
8 m (26.25 ft) húmedo
6 m (19.69 ft) seco
8 m (26.25 ft) húmedo
4,5 m (14.76 ft) seco
7 m (22.97 ft) húmedo
Peso 1,9 kg (4,19 lb)
3,5 kg (7.72 lb) Serie metálica con cuerpo
de Aluminio
2,2 kg (4.85 lb) Serie plástica
7,2 kg (15.87 lb) Serie metálica
cuerpo de Aluminio
11,2 kg (24.69 lb) Serie metálica
cuerpo de Acero inoxidable
5,1 kg (11.24 lb) Serie no metálica
Entrada de fluido (cuerpo con
entrada simple)
1/2" BSP - NPT (H)
1/2" NPSM (H) y bridas cuerpo metálico
(BSP- NPT (H) para cuerpo plástico)
1" BSP - NPT (H) y brida
Entrada de fluido (cuerpo con
entrada doble)
2 x 3/8" BSP - NPT (H)
2 x 3/8" NPSM (H) y bridas cuerpo metálico
(BSP - NPT (H) para cuerpo plástico)
_
Salida de fluido 1/2" BSP - NPT (H)
1/2" NPSM (H) (BSP - NPT (H) para cuerpo
plástico)
1" BSP/NPT (H) y brida
Entrada de aire 3/8" NPSM (H) 3/8" NPSM (H) 3/8" NPSM (H)
Partes húmedas Ver especificaciones de los modelos Ver especificaciones de los modelos Ver especificaciones de los modelos
Nivel de fluido 80 db 80 dB 80 dB
Rango de temperaturas de trabajo
(consultar característica de los
materiales en página 21).
0 - 70 ºC (32 - 158 ºF) 0 - 70 ºC (32 - 158 ºF) 0 - 70 ºC (32 - 158 ºF)

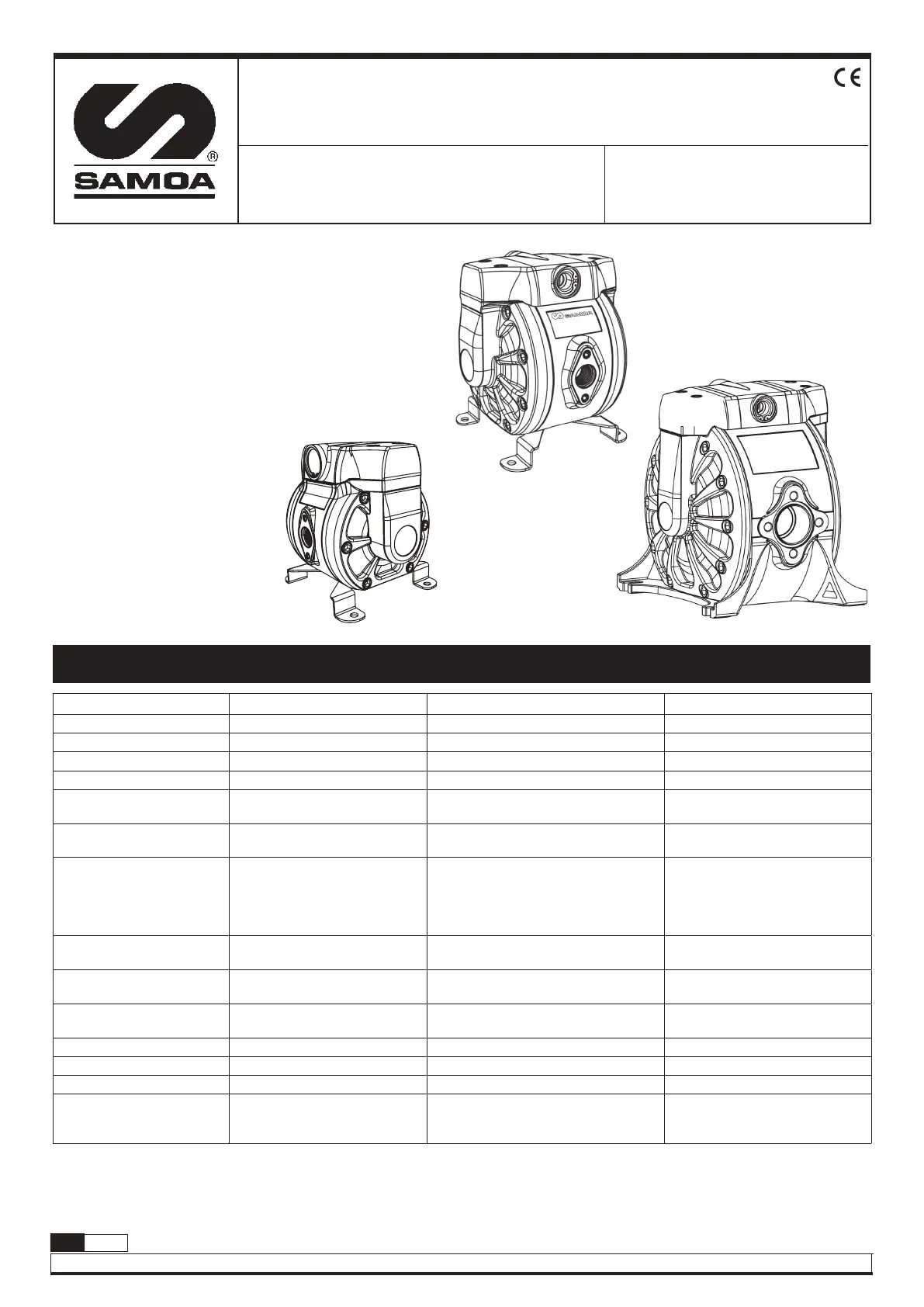

1/2" BOMBA DE MEMBRANA SERIES DF30 (38 l/min)
1/2" BOMBA DE MEMBRANA SERIES DF50 (50 l/min)
1" BOMBA DE MEMBRANA SERIES DF100 (100 l/min)
Guía de servicio técnico y mantenimiento
Código:
DF30_-XXX-XX-XX-XX-X / 5530XX
DF50_-XXX-XX-XX-XX-X / 5520XX
DF100_-XXX-XX-XX-XX-X / 5510XX
Datos técnicos 20
Advertencias y preacuciones 21
Descripción 21
Curvas de capacidad 22
Dimensiones 23
Instalación 24
Modos de operación 25
Partes de la bomba 27
Códigos alfanuméricos
kit bombas 34
Anomalías y soluciones 36
Reparación y mantenimiento 37
Declaración de conformidad 96
Datos técnicos
DF50
DF30
DF100
* (oz, ft, gal/min) todo en unidades americanas
