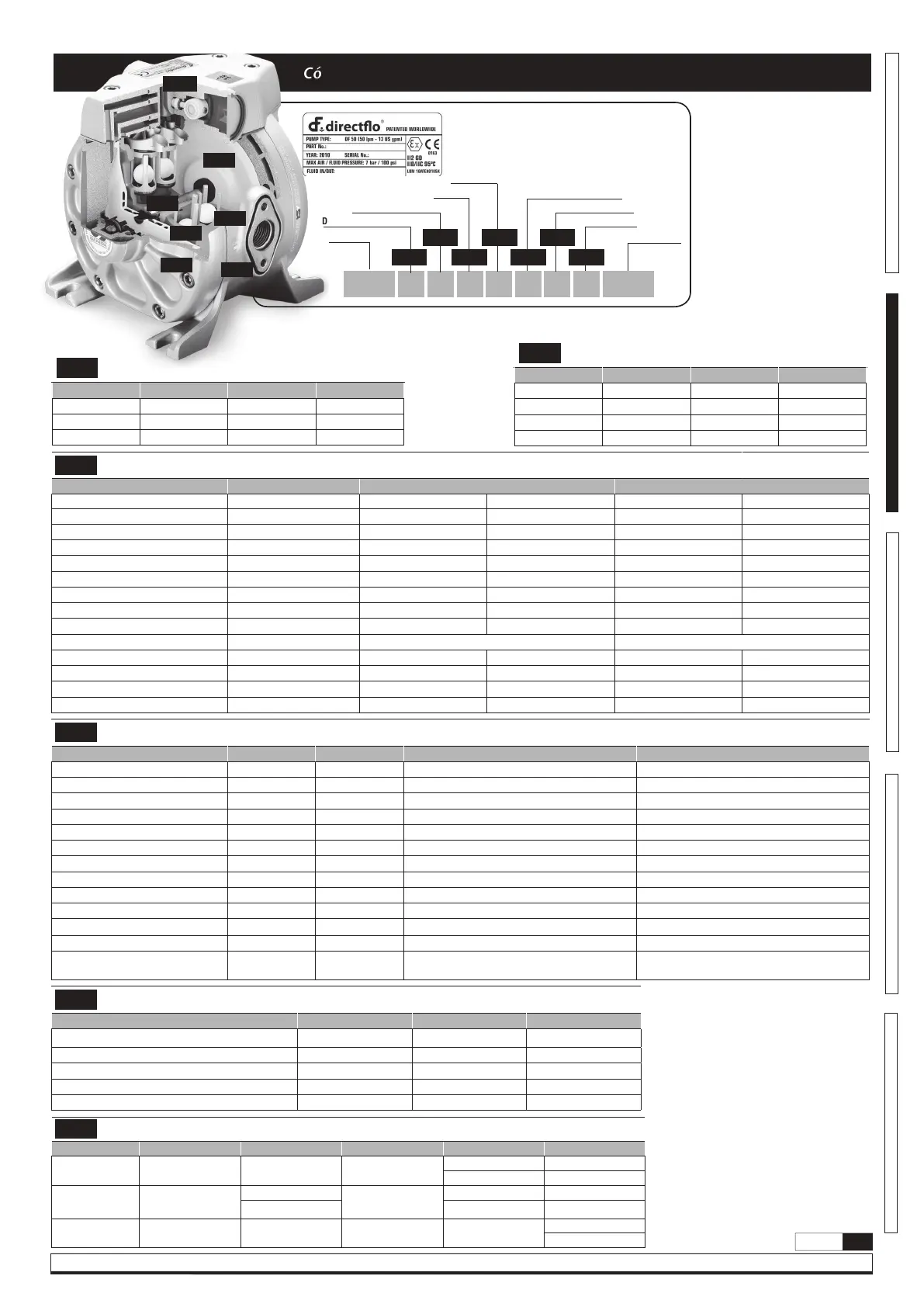

Todos los cuerpos indicados llevan roscas BSP.
Para solicitar cuerpos con roscas NPT pida
el mismo código con sufijo .300, ejemplo:
DF100 Aluminio cuerpo BSP: 755110
DF100 Aluminio cuerpo NPT: 755110.300
Inox. = Acero inoxidable, PP = Polipropileno
PTFE = Teflon
®
, FKM = Viton
®
,
EPDM = Caucho sintético
PVDF = Fluoruro de polivideno
MODELO DE EJEMPLO
ADF50 A A 2 3 T H
BOMBA
DISTRIBUIDOR DE AIRE
CUERPO DE LA BOMBA
CARENAS
CASQUILLO /
JUNTAS / EJE
CONEXIONES
ASIENTOS DE VÁLVULA /
JUNTAS / GUÍAS DE BOLA
VÁLVULAS DE BOLA
DIAFRAGMAS
BAS
Tabla 1
Tabla 14
Tabla 9
Tabla 4
Tabla 3
Tabla 2
Tabla 5
Tabla 1
DISTRIBUIDOR DE AIRE - (Kit de reparación)
DF30 DF50 DF100
A = Aluminio 558300 558300 558350
P = PP 558343 558311 558350
B = PP conductivo 558343 558343 558395
Tabla 3
ASIENTOS DE VÁLVULA / JUNTAS / GUÍAS DE BOLA (Kit de reparación)
DF30 DF50 DF100
METÁLICA COMPOSITE METÁLICA COMPOSITE
1 = Inox. / NBR / Acetal 558314.001 558314 558314.001 558357 558357.001
2 = Inox. / FKM / Acetal 558315.001 558315 558315.001 558359 558359.001
3 = Inox. / FKM / PP 558316.001 558316 558316.001 558360 558360.001
4 = Inox. / FKM / PTFE 558317.001 558317 558317.001 558361 558361.001
5 = PVDF / FKM / PP 558318.001 558318 558318.001 558362 558362.001
6 = Inox. / EPDM / Acetal 558334.001 558334 558334.001 558391 558391.001
7 = Inox. / EPDM / PTFE 558335.001 558335 558335.001 558392 558392.001
8 = Inox. / EPDM / PP 558336.001 558336 558336.001 558393 558393.001
9 = Inox. / PTFE / guías - 558341*preguntar Samoa con el número de serie 558341.001* 558378* / 558378.001*
F = PVDF/ FFKM + FEP / PVDF 558346.001 558346 558346.001 558452 558452.001
G= PVDF / FFKM / + FEP / Polipropileno 558407.001 558407 558407.001 558454 558454.001
H = Inox. / FFKM + FEP / Acetal 558403.001 558403 558403.001 558453 558453.001
L = Inox. / FFKM + FEP / PP 558349.001 558349 558349.001 558450 558450.001
Tabla 4
CASQUILLO / JUNTAS / EJE - (Kit de reparación)
DF30 DF50 DF100 Bombas con membranas Hytrel y Santoprene DF100 bombas con membranas PTFE / NBR
1 = PTFE / NBR / Inox. 558325.001 558304.001 558352.001 558398.001
2 = PTFE / FKM / Inox. 558326.001 558307.001 558353.001 558399.001
3 = PTFE / PTFE / Inox. 558327.001 558310.001 558354.001 558358.001
4 = PTFE / FKM / Hastelloy 558346.001 558312.001 - 558355.001
5 = PTFE Conductivo / PTFE / Inox. 558327.001 558310.001 558354.001 558358.001
6 = PTFE Conductivo / FKM / Inox. 558326.001 558307.001 558353.001 558399.001
7 = PTFE Conductivo / EPDM / Inox. 558328.001 558333.001 558382.001 558379.001
8 = PTFE / EPDM / Inox. 558328.001 558333.001 558382.001 558379.001
9 = PTFE Conductivo / PTFE / Inox. 558327.001 558310.001 558354.001 558358.001
A = PTFE Conductivo / FKM / Inox. 558326.001 558307.001 558353.001 558399.001
B = PTFE Conductivo / EPDM / Inox.
558328.001 558333.001 558382.001 558379.001
U = Casquillo especial UV / PTFE / SS 558348.001 558348.001 558396.001 558452.001
K = PTFE conductivo / sin juntas /
Hastelloy
558402.001 558401.001 - 558451.001
Tabla 5
DIAFRAGMAS - (Kit de reparación)
DF30 DF50 DF100
H = Hytrel
®
558337.001 558303.001 558368.001
T = PTFE 558344.001 558309.001 558371.001
S = Santoprene
®
558343.001 558306.001 558369.001
W = PTFE - PVDF 558345.001 558347.001 558395.001
N = NBR
- -
558457.001
Tabla 9
CARENAS - (No se vende como kit, una pieza por código)
DF30 DF30T DF50 DF50T DF100
A = Aluminio - 755108
IN: 755109 UPPER: 755113
OUT: 755108 LOWER: 755114
P = PP 855645
IN: ASK SAMOA
855625
IN: 855626 UPPER: 855637
OUT: 855625 OUT: 855625 LOWER: 855636
B = PP conductivo
UPPER: 855624
LOWER: 855625
DF 55x xxx
Códigos alfanuméricos para kit de reparación
Tabla 1
Tabla 14
Tabla 9
Tabla 4
Tabla 3
Tabla 2
Tabla 5
Tabla 2
VÁLVULAS DE BOLA - (Kit de reparación)
DF30 DF50 DF100
C = Acetal 558321 558321 558365
T = PTFE 558319 558319 558363
S = Inox. 558342 558342 558367
N = NBR
- -
558364
