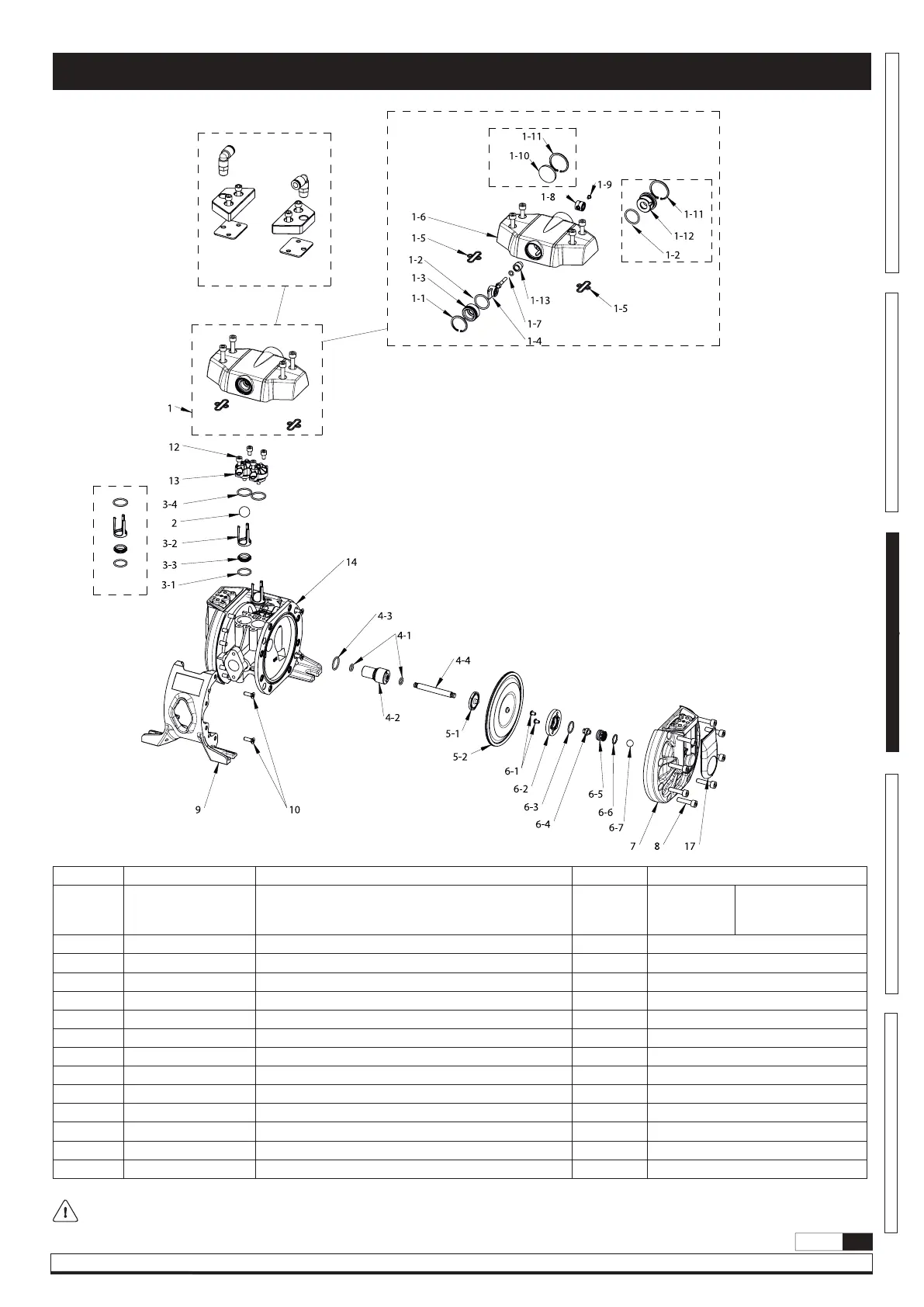

Composants et pièces détachées
DF50 ET DF50T
MÉTALLIQUE
Le distributeur d’air est
vendu sous forme de kit.
Assemblé et testé chez
Samoa industrial.
No. Référence Désignation Qte Observations
1 Table 1 Moteur d’air 1 Options:
Echappement normal
Conduit d’échappement
Commande externe
2 Table 2 Billes -
3 Table 3 Sièges de billes / Joints toriques / Cages -
4 Table 4 Bague / Joint / Axe -
5 Table 6 Membranes -
6 Kit (558301) Capteurs d’air - Non disponible avec la commande externe
7 755106 Carters de membranes 2 (Non vendu en kit)
8 940380 Vis de carters 16 (Non vendu en kit)
9 Table 9 Carénages 2 (Non vendu en kit)
10 940506 Ecrous de carters 8 (Non vendu en kit)
12 940319 Vis des couvercles de clapets 8 (Non vendu en kit)
13 Table 13 Couvercles de clapets 2 (Non vendu en kit)
14 Table 14 Corps 1 (Non vendu en kit)
17 855601 Carénages latéraux 2 (Non vendu en kit)
Table 3
Commande externe
Conduit d’échappement
Echappement normal
REMARQUE: Pour identifier le kit de réparation correspondant à votre pompe, recherchez le code sur la plaque signalétique de la pompe. Si ce code
correspond à 55xxxx aller à la page 52, si ce code correspond à DFXXXXXXXXX aller à la page 53.
