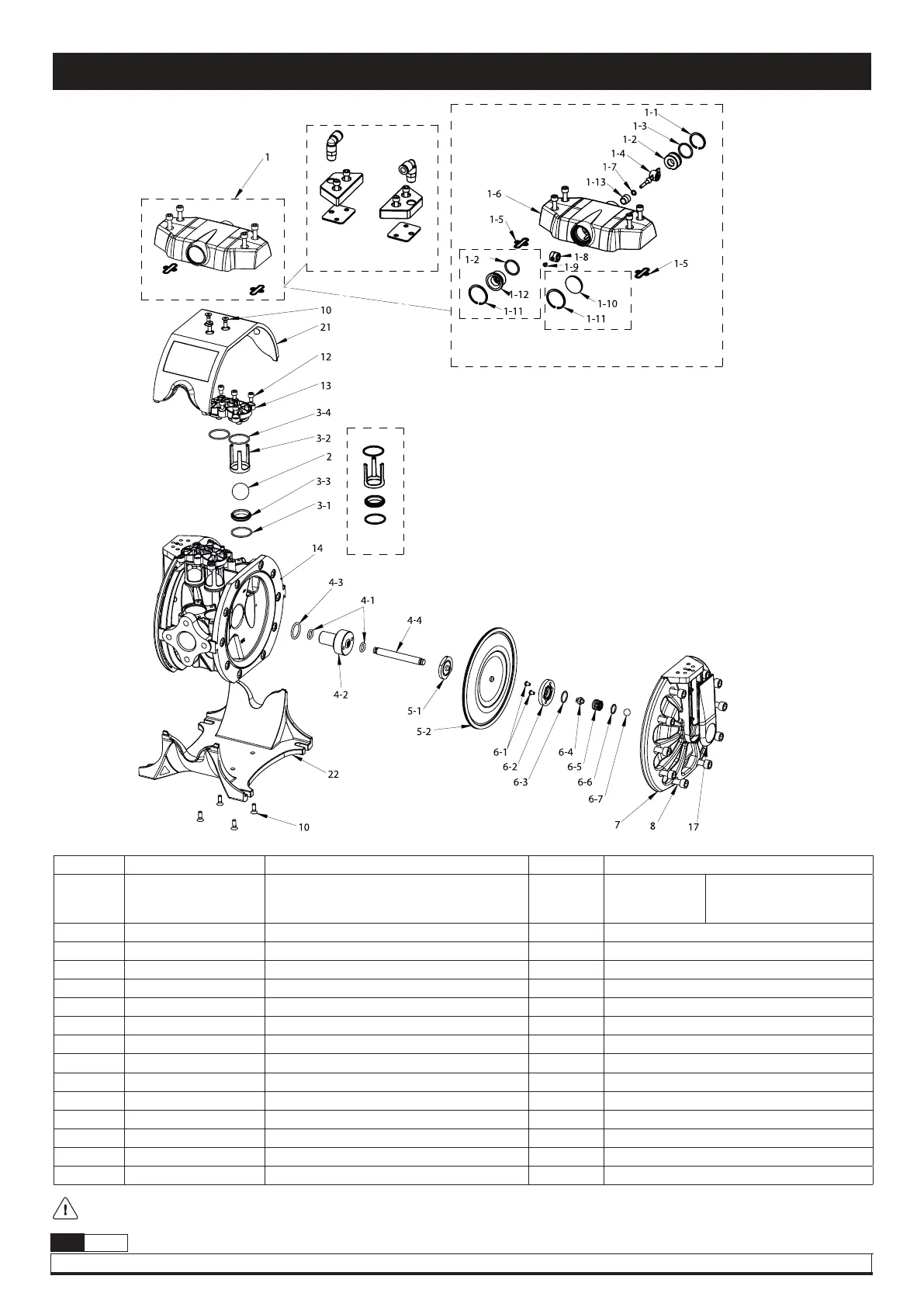

Composants et pièces détachées
DF100 MÉTALLIQUE
Le distributeur d’air est
vendu sous forme de kit.
Assemblé et testé chez
Samoa Idustrial.
Commande externe
Conduit
d’échappement
Echappement
normal
No. Référence Désignation Qte Observations
1 Table 1 Moteur d’air 1 Options
Echappement normal Conduit
d’échappement Commande
externe
2 Table 2 Billes -
3 Table 3 Sièges de billes / Joints toriques / Cages -
4 Table 4 Bague / Joint / Axe -
5 Table 5 Membranes -
6 Table 6 Capteurs d’air - Non disponible avec la commande externe
7 755111 Carters de membranes 2 (Non vendu en kit)
8 940334 Vis de carters série métallique 20 (Non vendu en kit)
10 940914 Vis de carénage haut et bas 7 (Non vendu en kit)
12 940319 Vis des couvercles de clapets 12 (Non vendu en kit)
13 Table 13 Couvercles de clapets 2 (Non vendu en kit)
14 Table 14 Corps 1 (Non vendu en kit)
17 855604 Carénage latéraux 2 (Non vendu en kit)
21 Table 9 Carénage supérieur 1 (Non vendu en kit)
22 Table 9 Carénage inférieur 1 (Non vendu en kit)
Table 3
REMARQUE: Pour identifier le kit de réparation correspondant à votre pompe, recherchez le code sur la plaque signalétique de la pompe. Si ce code
correspond à 55xxxx aller à la page 52, si ce code correspond à DFXXXXXXXXX aller à la page 53.
