Tous les corps de pompes ont été montés en filetage BSP.
Pour commander une pompe en filetage NPT ajouter le suffixe .300 à la référence du corps, exemple:
DF100 Corps Aluminium BSP: 755110
DF100 Corps Aluminium NPT: 755110.300
Inox = Acier Inoxydable, PP = Polypropylene
PTFE = Teflon
®
, FKM = Viton
®
, EPDM = Caoutchouc Synthétique
PVDF = Fluorure de Polyvinyle.

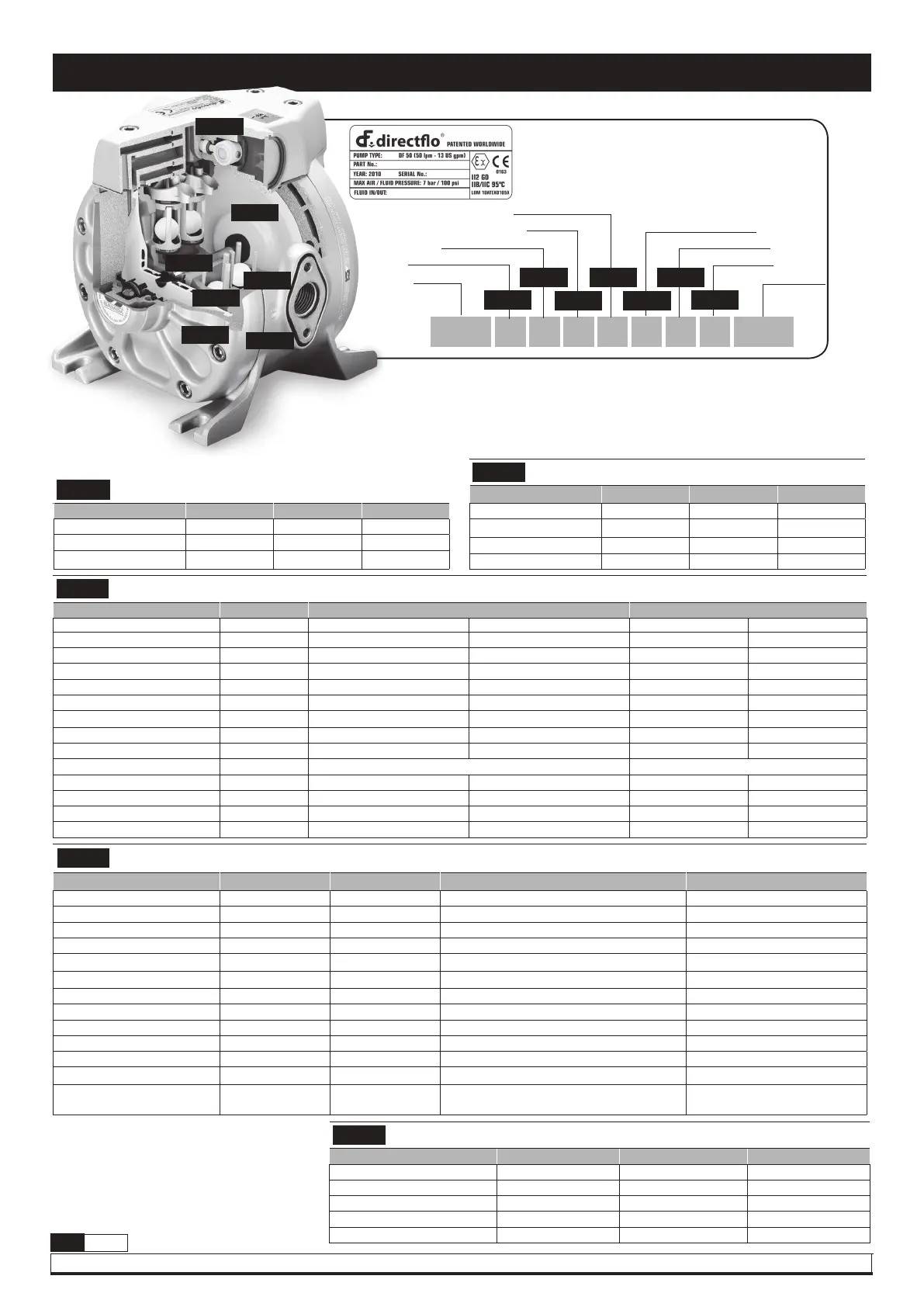

EXEMPLE DE MODELE
ADF50 A A 2 3 T H
POMPE
DISTRIBUTEUR D’AIR
CORPS DE LA POMPE
CARENAGE
BAGUE / JOINTS / AXE
CONNEXIONS
SIEGES DE BILLES / JOINTS
TORIQUES /CAGES
BILLES CLAPETS
MEMBRANES
BAS
Tableau 1
Tableau 14
Tableau 9
Tableau 4
Tableau 3
Tableau 2
Tableau 5
Tableau 1
DISTRIBUTEUR D’AIR - (Kit de réparation)
DF30 DF50 DF100
A = Aluminium 558300 558300 558350
P = PP 558343 558343 558395
B = PP conductif 558343 558343 558395
Tableau 3
SIEGES DE BILLES / JOINTS TORIQUES / CAGES - (Kit de réparation)
DF30 DF50 DF100
MÉTALLIQUE COMPOSITE MÉTALLIQUE COMPOSITE
1 = Inox. / NBR / Acetal 558314.001 558314 558314.001 558357 558357.001
2 = Inox. / FKM / Acetal 558315.001 558315 558315.001 558359 558359.001
3 = Inox. / FKM / PP 558316.001 558316 558316.001 558360 558360.001
4 = Inox. / FKM / PTFE 558317.001 558317 558317.001 558361 558361.001
5 = PVDF / FKM / PP 558318.001 558318 558318.001 558362 558362.001
6 = Inox. / EPDM / Acetal 558334.001 558334 558334.001 558391 558391.001
7 = Inox. / EPDM / PTFE 558335.001 558335 558335.001 558392 558392.001
8 = Inox. / EPDM / PP 558336.001 558336 558336.001 558393 558393.001
9 = Inox. / PTFE / Guide - 558341* demander à Samoa avec le numéro de série 558341.001* 558378* / 558378.001*
F = PVDF / FFKM + FEP / PVDF 558346.001 558346 558346.001 558452 558452.001
G = PVDF/FFKM/+FEP/Polypropylène 558407.001 558407 558407.001 558454 558454.001
H = Inox. / FFKM + FEP / Acetal 558403.001 558403 558403.001 558453 558453.001
L = Inox. / FFKM + FEP / PP 558349.001 558349 558349.001 558450 558450.001
Tableau 4
BAGUE / JOINTS / AXE - (Kit de réparation)
DF30 DF50 DF100 avec membranes Hytrel ou Santoprene DF100 avec membranes PTFE/NBR
1 = PTFE / NBR / Inox. 558325.001 558304.001 558352.001 558398.001
2 = PTFE / FKM / Inox. 558326.001 558307.001 558353.001 558399.001
3 = PTFE / PTFE / Inox. 558327.001 558310.001 558354.001 558358.001
4 = PTFE / FKM / Hastelloy 558346.001 558312.001 - 558355.001
5 = PTFE Conductif / PTFE / Inox.
558327.001 558310.001 558354.001 558358.001
6 = PTFE Conductif / FKM / Inox.
558326.001 558307.001 558353.001 558399.001
7 = PTFE Conductif / EPDM / Inox. 558328.001 558333.001 558382.001 558379.001
8 = PTFE / EPDM / Inox. 558328.001 558333.001 558382.001 558379.001
9 = PTFE Conductif / PTFE / Inox. 558327.001 558310.001 558354.001 558358.001
A = PTFE Conductif / FKM / Inox. 558326.001 558307.001 558353.001 558399.001
B = PTFE Conductif / EPDM / Inox. 558328.001 558333.001 558382.001 558379.001
U = Bague spéciale UV / PTFE / Inox.
558348.001 558348.001 558396.001 558452.001
K = PTFE Conductif / sans joints /
Hastelloy
558402.001 558401.001 - 558451.001
Tableau 5
MEMBRANES - (Kit de réparation)
DF30 DF50 DF100
H = Hytrel
®
558337.001 558303.001 558368.001
T = PTFE 558344.001 558309.001 558371.001
S = Santoprene
®
558343.001 558306.001 558369.001
W = PTFE - PVDF 558345.001 558347.001 558395.001
N = NBR
- -
558457.001
DF 55x xxx
Kits de réparation pour pompes avec codes alphanumériques
Tableau 1
Tableau 14
Tableau 9
Tableau 4
Tableau 3
Tableau 2
Tableau 5
Tableau 2
CLAPETS A BILLES - (Kit de réparation)
DF30 DF50 DF100
C = Acetal 558321 558321 558365
T = PTFE 558319 558319 558363
S = Inox. 558342 558342 558367
N = NBR
- -
558364
