Pumpenkomponenten aus Verbundwerkstoffen/ Komposit

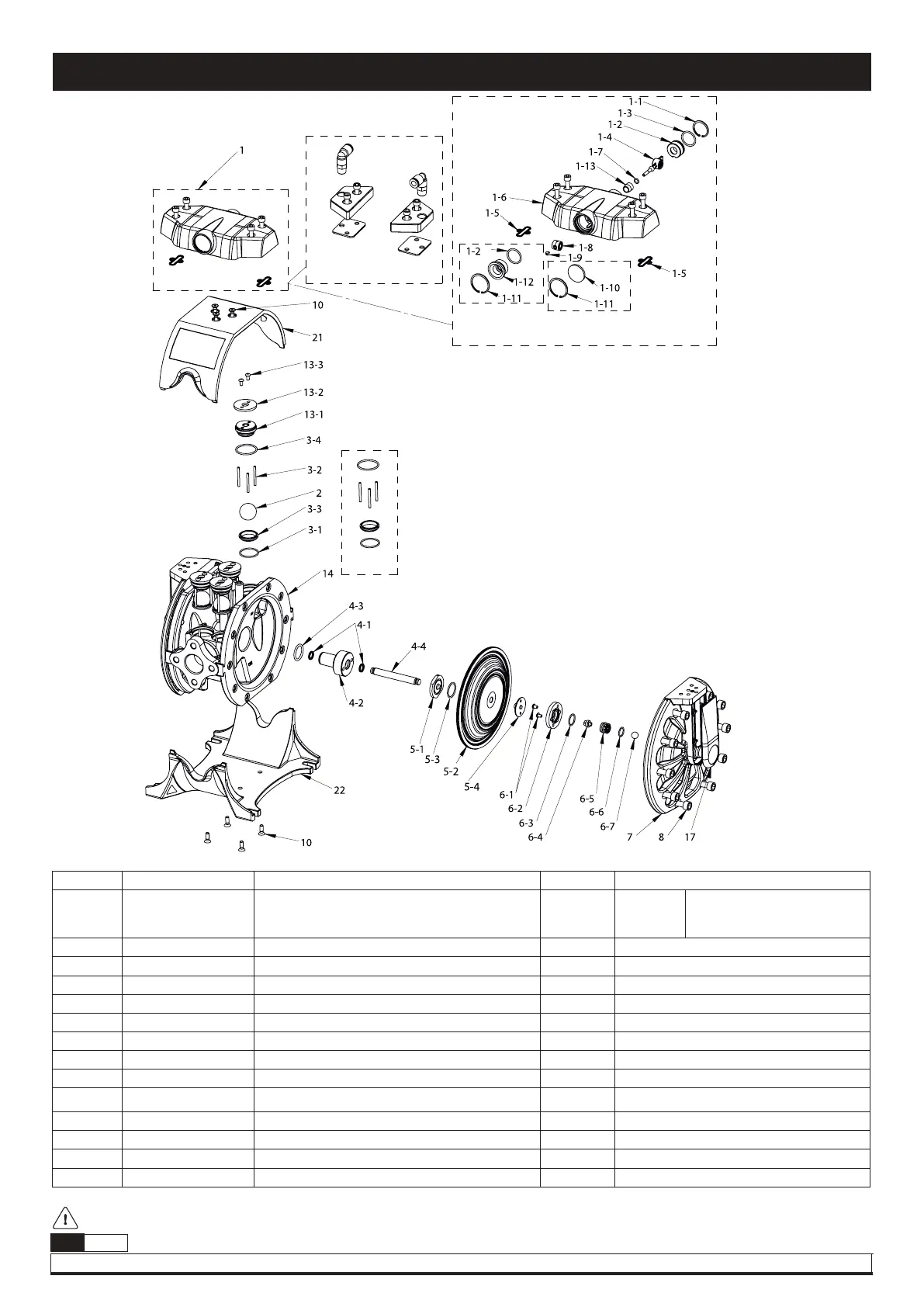

DF100 ROSTFREI
Nr. Teilenr. Beschreibung Menge Bemerkungen
1 Abbildung 1 Wegeventil 1 Optionen:
Normale Abluft
Rückgeführte Abluft
2 Abbildung 2 Kugeln -
3 Abbildung 3 Kugelsitze / Dichtungsringe / Kugelführungen -
4 Abbildung 4 Buchse/ Dichtung/ Schubstange -
5 Abbildung 5 Membranen -
6 Abbildung 6 Luftsensoren - Nicht erhältlich in extern gesteuerten Modellen.
7 755111 Membranenabdeckung für Pumpen aus Metall 2 (Nicht als Satz erhältlich)
8 940334 Membranenabdeckungsbolzen für Pumpen aus Metall 20 (Nicht als Satz erhältlich)
10 940914 Muttern obere und untere Membranenabdeckung 7 (Nicht als Satz erhältlich)
13 Abbildung 13 Ventildeckel 2 (Nicht als Satz erhältlich)
14 Abbildung 14 Körper 1 (Nicht als Satz erhältlich)
17 855604 Abdeckung 2 (Nicht als Satz erhältlich)
21 Abbildung 9 Obere Abdeckung 1 (Nicht als Satz erhältlich)
22 Abbildung 9 Untere Abdeckung 1 (Nicht als Satz erhältlich)
Das Wegeventil wird als Kit
angeboten. Montage und
Qualitätskontrolle von Samoa.
Extern gesteuert
Angetriebene
Abluft
Normale Abluft
Abbildung 3
Hinweis: Um den korrekten Reparatursatz für Ihre Pumpe zu bestimmen, ermitteln Sie den Pumpenteilecode auf dem Typenschild der Pumpe. Wenn dieser
Code mit 55xxxx beginnt, blättern Sie zu Seite 71; wenn dieser Code mit DFXXXXXXXXXX beginnt, gehen Sie auf Seite 72.
