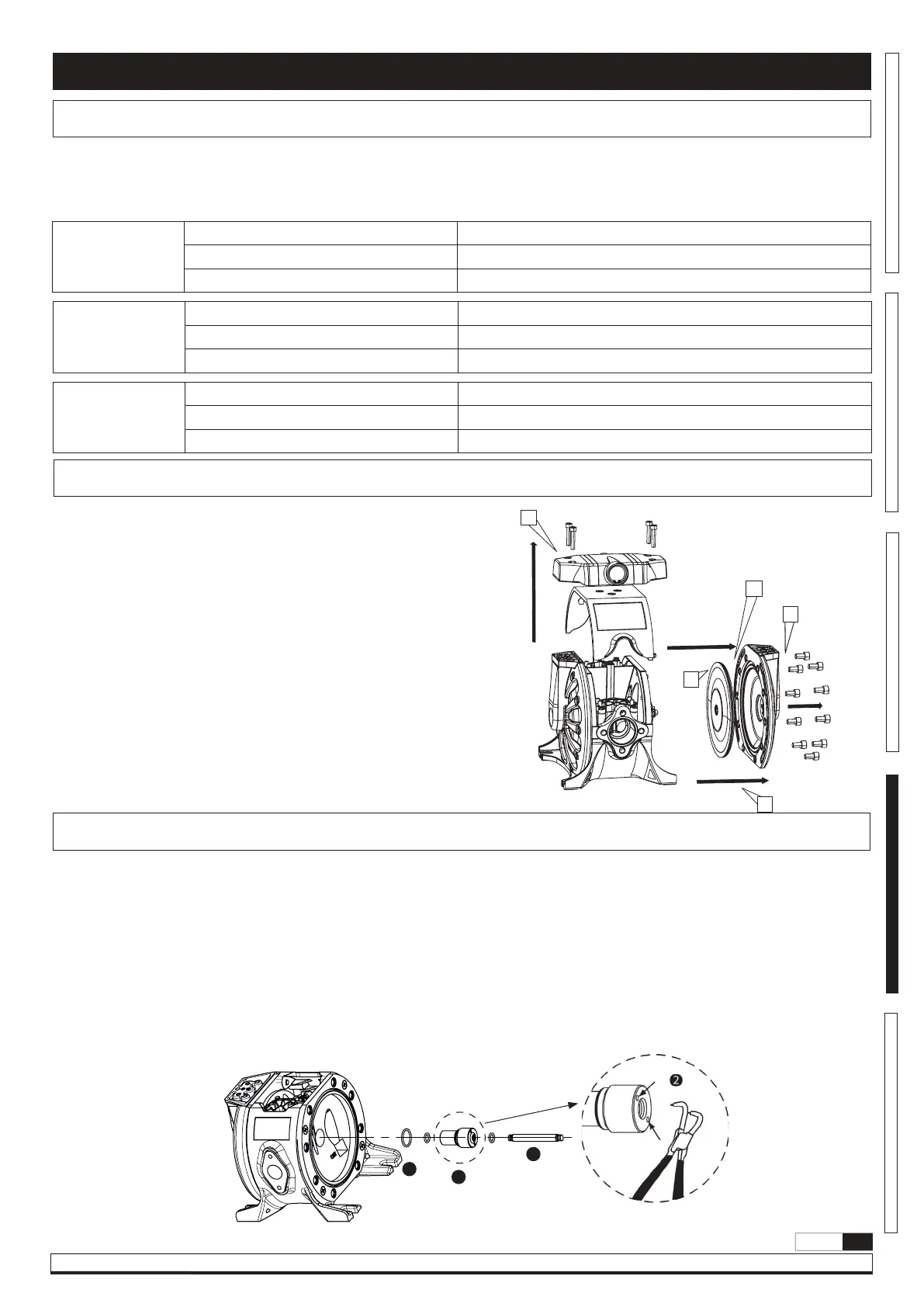

Reparatur- und Wartungshinweise
Drehmomente zur Sicherstellung des ordnungsgemäßen Pumpenbetriebs
Zur Sicherstellung eines ordnungsgemäßen Betriebs der Pumpe und zur Vorbeugung von Unfällen, die die Pumpe beschädigen oder schlimmstenfalls
Menschen verletzen könnten, müssen Sie regelmäßig die Drehmomente der Membranabdeckungen und des Wegeventils nachziehen. In der folgenden
Tabelle finden Sie die jeweils richtigen Drehmomente:
Drehmomente DF50
Membranabdeckung 5,5 - 6 Nm
Wegeventil 5 Nm
Ventildeckel 4 Nm Aluminium - 2 Nm Verbundwerkstoff
Austausch der Membranen
Drehmomente DF30
Membranabdeckung 8 Nm
Wegeventil 5 Nm
Ventildeckel 2 Nm Verbundwerkstoff
Drehmomente DF100
Membranabdeckung 15 Nm
Wegeventil 5 Nm
Ventildeckel 4 Nm Aluminium - 2 Nm Verbundwerkstoff
Trennen Sie die Pumpe von der Druckluftzufuhr, bevor Sie beginnen.
Es ist nicht notwendig, die Pumpe von den Flüssigkeitsleitungen zu nehmen.
1. Schließen Sie die Zapfventile.
2. Lassen Sie die Flüssigkeit aus dem Innern der Pumpe ab. Beugen Sie
einem evtl. Auslaufen der Flüssigkeit aus dem Innern der Pumpe vor.
3. Entfernen Sie das Wegeventil. Achten Sie dabei darauf, nicht die
Dichtung von Abbildung eins zu beschädigen.
4. Entfernen Sie den Membranendeckel.
Hinweis: Um diese Schrauben korrekt anzuziehen, müssen Sie
einen kalibrierten Drehmomentschlüssel verwenden (siehe
Drehmoment-Tabelle auf dieser Seite).
5. Entfernen Sie die Abdeckung, indem Sie sie vorsichtig abziehen.
6. Entfernen Sie die benutzte Membran und setzen Sie die neue
Membran in die korrekte Position ein. Bauen Sie die Komponenten
wieder zusammen.
4
A
6
5
3
Schubstange
Entfernen Sie die Seitenabdeckung rechts des Flüssigkeitseinganges, wie
in der Abbildung gezeigt, und folgen Sie den Anweisungen zum Entfernen
der Membrane.
Gehen Sie Folgendermaßen vor, sobald Sie die Schubstange freigelegt haben:
1. Entfernen Sie die Stange aus ihrem Gehäuse, indem Sie sie an einem
Ende herausziehen. Die Teflon-Hülse ist in den Körper eingeschraubt.
Benutzen Sie eine Seegerringzange für die zwei Bohrungen, wie auf
der Abbildung gezeigt.
2. Nachdem der Deckel entfernt ist, entfernen Sie den Quad-Ring im
Pumpenkörper.
3. Ersetzen Sie den Reparatursatz, indem Sie die in der Montagezeichnung
vorgegebene korrekte Reihenfolge einhalten.
Montieren Sie die Pumpe in umgekehrter Reihenfolge.
2
1
3
