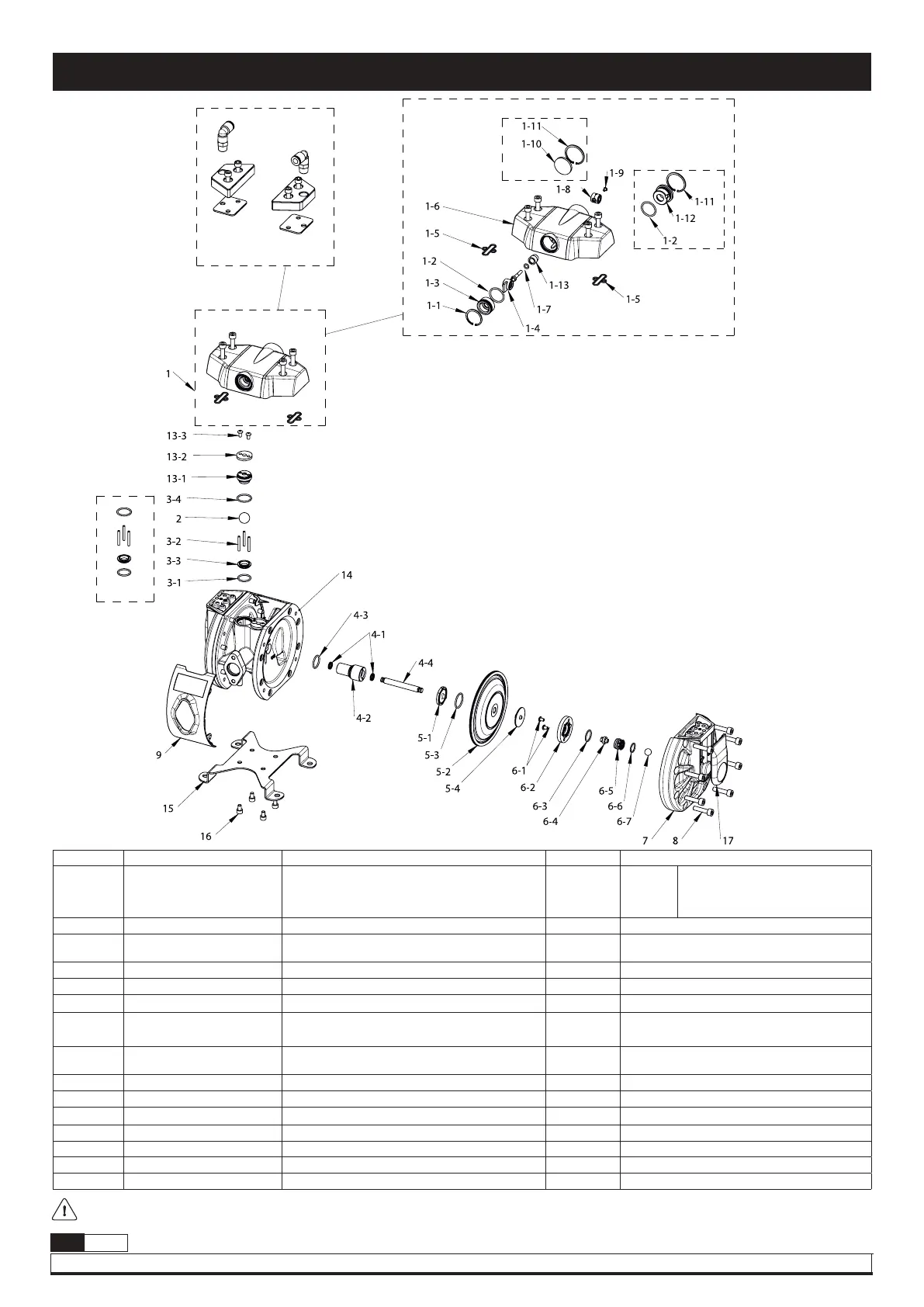

Составные части корпуса насоса
Hержавеющий
DF50
No. Шифр Описание Кол-во Примечания
1 Таблица 1 Направляющий распределитель 1 Опции:
Нормальный выпуск
Принудительный выпуск
Внешнее управление
2 Таблица 2 Шарики -
3 Таблица 3
Седла шариков / Уплотнительные кольца /
Направляющие шариков
-
4 Таблица 4 Втулка / Уплотнение / Толкатель -
5 Таблица 5 Мембраны -
6 Таблица 6 Пневмодатчик - Недоступен для моделей с внешним управлением
7 755106/ 894622
Крышка мембраны насосов с металлическим
корпусом / неметаллических насосов
2 (Не продается в качестве комплекта)
8 940380 / 940072+942156
Болты крышки мембраны для металлического /
неметаллического исполнения + шайбы
16 (Не продается в качестве комплекта)
9 Таблица 9 Защитный экран насоса 2 (Не продается в качестве комплекта)
11 855413 Шайбы крышки мембраны 4 (Не продается в качестве комплекта)
13 Таблица 13 Колпаки клапана 2 (Не продается в качестве комплекта)
14 Таблица 14 Корпус 1 (Не продается в качестве комплекта)
15 855414 / 855687 Опора насоса / неметаллическая опора 1 (Не продается в качестве комплекта)
16 940319 Болты опоры 4 (Не продается в качестве комплекта)
17 855601 Крышка 2 (Не продается в качестве комплекта)
Направляющий
распределитель
поставляется в наборе.
Собирается и проверяется
на оборудовании Samoa.
ПРИМЕЧАНИЕ: Для подбора подходящего ремонтного комплекта к приобретенному вами насосу необходимо найти код изделия на паспортной табличке
насоса. Если этот код соответствует 55xxxx, следует обратиться к сведениям на стр. 90, если этот код соответствует DFXXXXXXXXX, – на стр. 91.
С внешним управлением
Принудительный выпуск
Нормальный выпуск
Таблица 3
