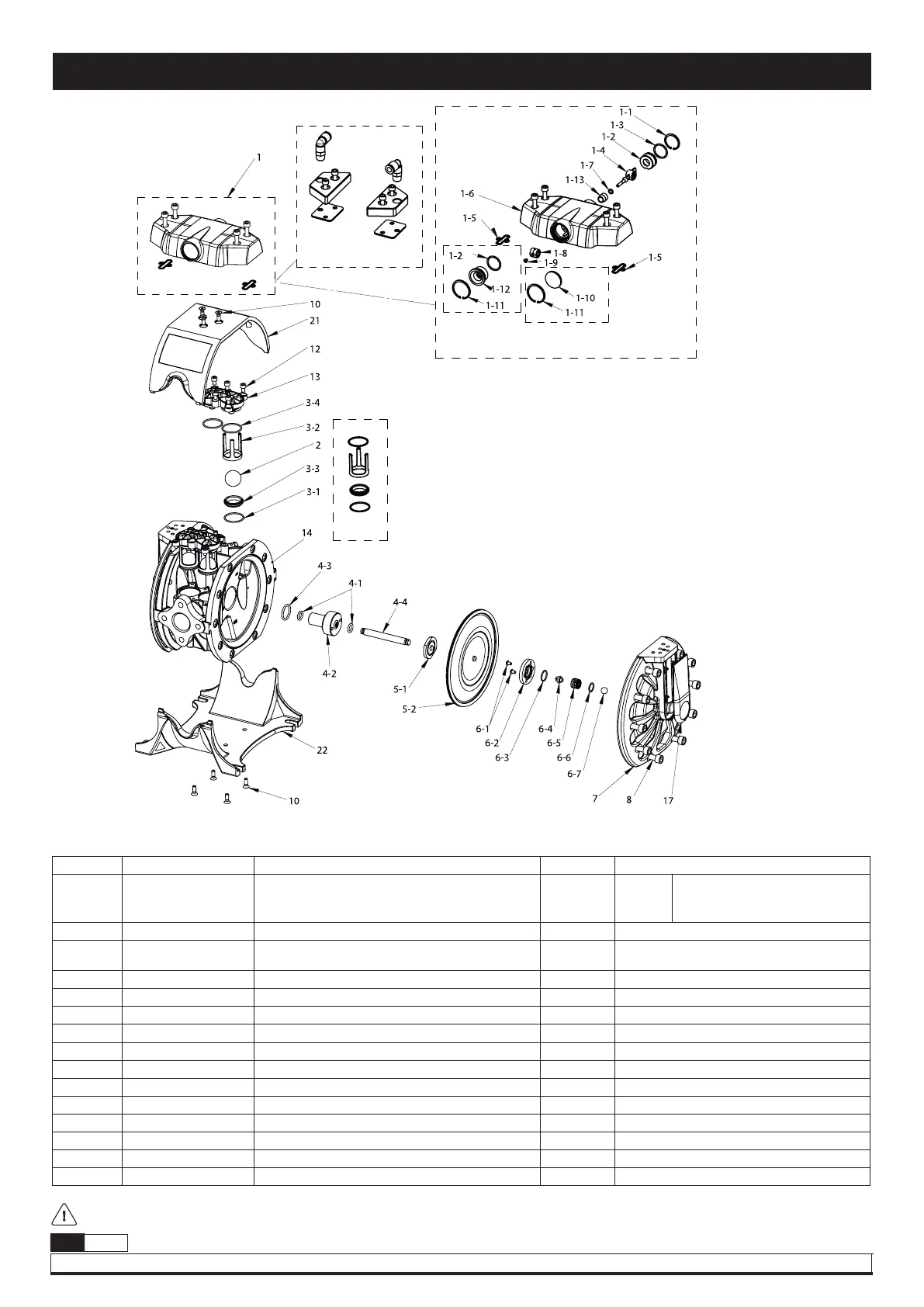

Составные части корпуса насоса
DF100 с
металлическим
корпусом
№ Шифр Описание Кол-во Примечания
1 Таблица 1 Направляющий распределитель 1 Опции:
Нормальный выпуск
Принудительный выпуск
Внешнее управление
2 Таблица 2 Шарики -
3 Таблица 3
Седла шариков / Уплотнительные кольца /
Направляющие шариков
-
4 Таблица 4 Втулка / Уплотнение / Толкатель -
5 Таблица 5 Мембраны -
6 Таблица 6 Пневмодатчик - Недоступен для моделей с внешним управлением
7 755111 Крышка мембраны насосов с металлическим корпусом 2 (Не продается в качестве комплекта)
8 940334 Болты крышки мембраны для металлического 20 (Не продается в качестве комплекта)
10 940914 Болты верхнего и нижнего защитных экранов 7 (Не продается в качестве комплекта)
12 940319 Болты колпаков клапана 12 (Не продается в качестве комплекта)
13 Таблица 13 Колпаки клапана 2 (Не продается в качестве комплекта)
14 Таблица 14 Корпус 1 (Не продается в качестве комплекта)
17 855604 Крышка 2 (Не продается в качестве комплекта)
21 Таблица 9 Верхний защитный экран 1 (Не продается в качестве комплекта)
22 Таблица 9 Нижний защитный экран 1 (Не продается в качестве комплекта)
ПРИМЕЧАНИЕ: Для подбора подходящего ремонтного комплекта к приобретенному вами насосу необходимо найти код изделия на паспортной табличке
насоса. Если этот код соответствует 55xxxx, следует обратиться к сведениям на стр. 90, если этот код соответствует DFXXXXXXXXX, – на стр. 91.
С внешним управлением
Принудительный
выпуск
Нормальный
выпуск
Таблица 3
