Корпуса всех кодов оснащены резьбой стандарта BSP.
Заказывать корпус с резьбой NPT следует, добавляя к запросу какого-либо корпуса индекс .300, например:
DF100 алюминиевый корпус с резьбой BSP: 755110
DF100 алюминиевый корпус с резьбой NPT: 755110.300
SS = Нержавеющая сталь, PP = Полипропилен
PTFE = Тефлон
®
, FKM = Витон
®
, EPDM = Синтетический каучук
PVDF = Поливинилиденфторид.

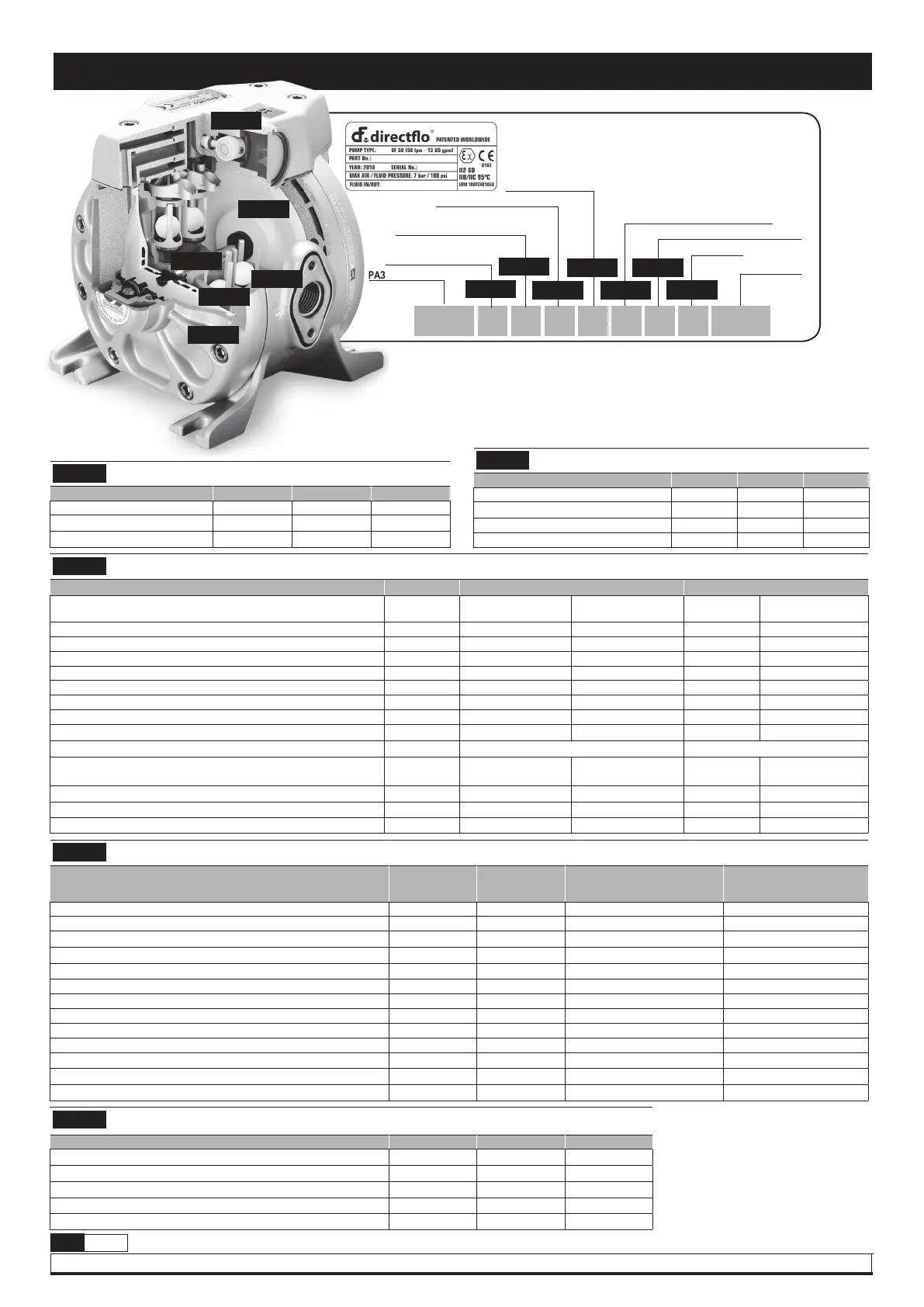

Буквенно-цифровые коды ремонтных комплектов насосов
Таблица 1
МОДУЛЬ ВОЗДУШНОГО КЛАПАНА - (Ремонтный комплект).
DF30 DF50 DF100
A = Алюминий 558300 558300 558350
P = Полипропилен 558343 558343 558395
B = Проводящий полипропилен 558343 558343 558395
Таблица 3
СЕДЛА ШАРОВЫХ КЛАПАНОВ / УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА / НАПРАВЛЯЮЩИЕ ШАРИКОВ В СБОРЕ - (Ремонтный комплект).
DF30 DF50 DF100
металлический комбинированных
материалов
металлический комбинированных
материалов
1 = Нерж. сталь / бутадиен-нитрильный каучук / Ацеталь 558314.001 558314 558314.001 558357 558357.001
2 = Нерж. сталь / Витон / Ацеталь 558315.001 558315 558315.001 558359 558359.001
3 = Нерж. сталь / Витон / Полипропилен 558316.001 558316 558316.001 558360 558360.001
4 = Нерж. сталь / Витон / Тефлон 558317.001 558317 558317.001 558361 558361.001
5 = Поливинилиденфторид / Витон / Полипропилен 558318.001 558318 558318.001 558362 558362.001
6 = Нерж. сталь / Синтетический каучук / Ацеталь 558334.001 558334 558334.001 558391 558391.001
7 = Нерж. сталь / Синтетический каучук / Тефлон 558335.001 558335 558335.001 558392 558392.001
8 = Нерж. сталь / Синтетический каучук / Полипропилен 558336.001 558336 558336.001 558393 558393.001
9 = Нерж. сталь / Синтетический каучук / Без направляющих - 558341*ask samoa with yout S. Number 558341.001* 558378* 558378.001*
F = Поливинилиденфторид / Перфтор-каучук + фторэтилен-пропилен /
Поливинилиденфторид
558346.001 558346 558346.001 558452 558452.001
G = PVDF / FFKM/ + FEP / Полипропилен 558407.001 558407 558407.001 558454 558454.001
H = Нерж. сталь / Перфтор-каучук + фторэтилен-пропилен / Ацеталь 558403.001 558403 558403.001 558453 558453.001
L = Нерж. сталь / Перфтор-каучук + фторэтилен-пропилен / Полипропилен 558349.001 558349 558349.001 558450 558450.001
Таблица 4
ВТУЛКА / УПЛОТНЕНИЕ / ТОЛКАТЕЛЬ В СБОРЕ - (Ремонтный комплект).
DF30 DF50
DF100 с мембранами из
хайтрела или сантопрена
DF100 с мембранами из
тефлона/бутадиен-
нитрильный каучук
1 = Тефлон/ Бутадиен-нитрильный каучук/ Нерж. сталь 558325.001 558304.001 558352.001 558398.001
2 = Тефлон/ Витон / Нерж. сталь 558326.001 558307.001 558353.001 558399.001
3 = Тефлон/ Тефлон/ Нерж. сталь 558327.001 558310.001 558354.001 558358.001
4 = Тефлон/ Витон / Хастеллой 558346.001 558312.001 - 558355.001
5 = Проводящий тефлон/ Тефлон/ Нерж. сталь 558327.001 558310.001 558354.001 558358.001
6 = Проводящий тефлон/ Витон / Нерж. сталь 558326.001 558307.001 558353.001 558399.001
7 = Проводящий тефлон/ Синтетический каучук/ Нерж. сталь 558328.001 558333.001 558382.001 558379.001
8 = Тефлон/ Синтетический каучук/ Нерж. сталь 558328.001 558333.001 558382.001 558379.001
9 = Проводящий тефлон/ Тефлон/ Нерж. сталь 558327.001 558310.001 558354.001 558358.001
A = Проводящий тефлон/ Витон / Нерж. сталь 558326.001 558307.001 558353.001 558399.001
B = Проводящий тефлон/ Синтетический каучук/ Нерж. сталь 558328.001 558333.001 558382.001 558379.001
U = Специальная втулка UV / Тефлон/ Нерж. сталь 558348.001 558348.001 558396.001 558452.001
K = Проводящий тефлон/ Без седла / Хастеллой 558402.001 558401.001 - 558451.001
Таблица 5
МЕМБРАНЫ - (Ремонтный комплект)
DF30 DF50 DF100
H = Хайтрел
®
558337.001 558303.001 558368.001
T = Тефлон 558344.001 558309.001 558371.001
S = Сантопрен
®
558343.001 558306.001 558369.001
W = Тефлон/ Поливинилиденфторид. 558345.001 558347.001 558395.001
N = бутадиен-нитрильный каучук - - 558457.001
Таблица 9
ПРИМЕР НАИМЕНОВАНИЯ МОДЕЛИ
ADF50 A A 2 3 T H
РАЗМЕР НАСОСА
МОДУЛЬ
ВОЗДУШНОГО КЛАПАНА
ЧАСТЬ КОРПУСА,
КОНТАКТИРУЮЩАЯ С ВОДОЙ
ЗАЩИТНЫЙ ЭКРАН НАСОСА
ВТУЛКА / САЛЬНИК /
ТОЛКАТЕЛЬ В СБОРЕ
СОЕДИНЕНИЯ
СЕДЛА ШАРИКОВ КЛАПАНОВ /
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА /
УЗЕЛ НАПРАВЛЯЮЩИХ ШАРИКОВ
ШАРОВЫЕ ОБРАТНЫЕ КЛАПАНЫ
МЕМБРАНЫ
BAS
Таблица 1
Таблица 14
Таблица 9
Таблица 4
Таблица 3
Таблица 2
Таблица 5
Таблица 1
Таблица 14
Таблица 4
Таблица 3
Таблица 2
Таблица 5
DF 55x xxx
Таблица 2
ШАРОВЫЕ ОБРАТНЫЕ КЛАПАНЫ - (Ремонтный комплект).
DF30 DF50 DF100
C = Ацеталь 558321 558321 558365
T = Фторопласт 558319 558319 558363
S = Нерж. сталь 558342 558342 558367
N = бутадиен-нитрильный каучук - - 558364
