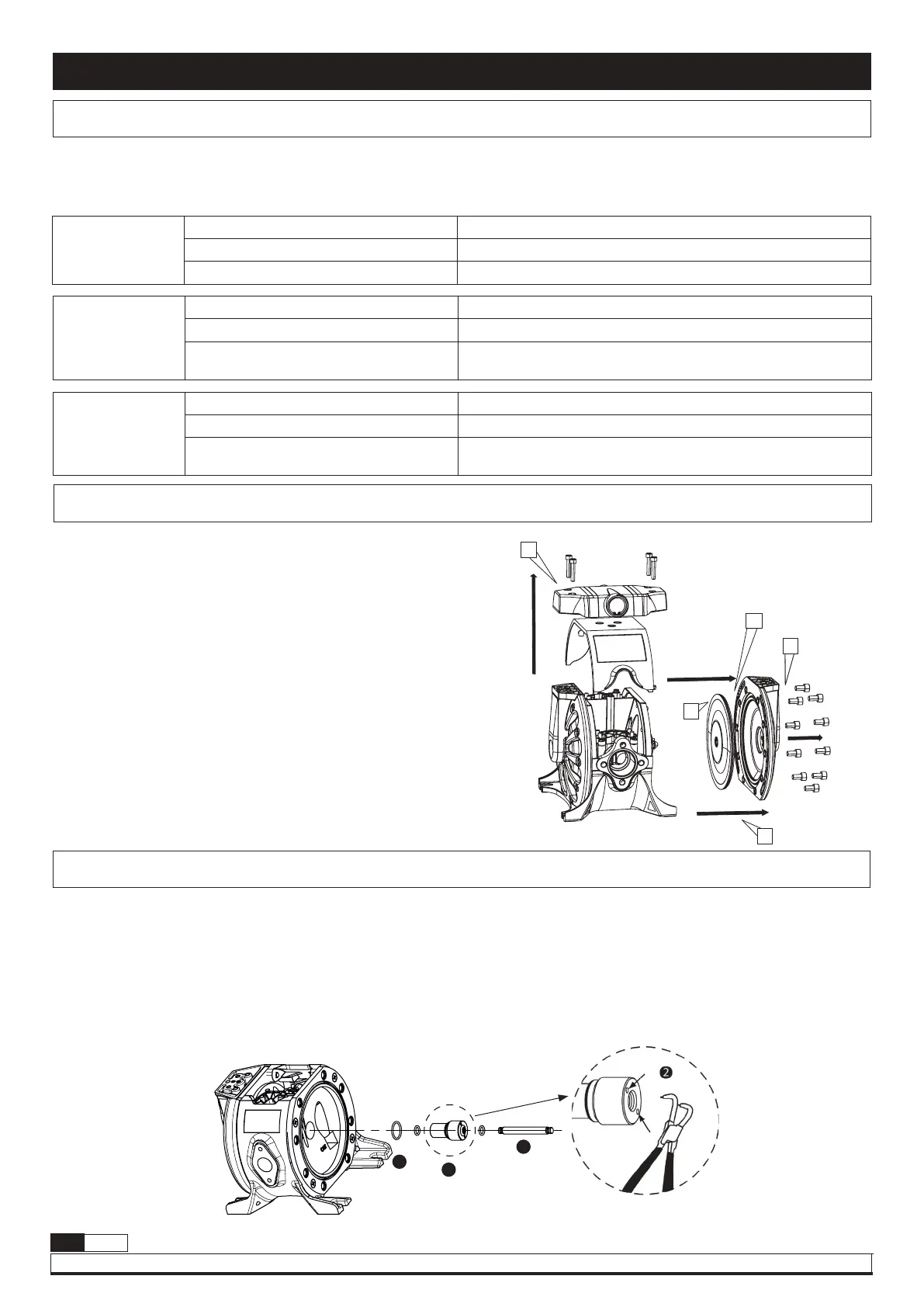

Руководство по ремонту и техническому обслуживанию
Крутящие моменты, необходимые для правильной работы насоса
Для обеспечения правильной работы насоса и в целях предотвращения аварий, которые могут привести к повреждению оборудования и, в худшем
случае, к травмам персонала, следует периодически проверять моменты затяжки крышек мембран и НАПРАВЛЯЮЩЕГО РАСПРЕДЕЛИТЕЛЯ. В
следующей таблице указаны соответствующие моменты:
Моменты затяжки
DF50
Крышка мембраны 48,67 – 53,1 фунт-сил•дюйм (5,5 - 6 Н•м)
Направляющий распределитель 44,25 фунт-сил•дюйм (5 Н•м)
Колпак клапана
35,4 фунт-сил•дюйм (4 Н•м) алюминиевый – 30,9 фунт-сил•дюйм (2 Н•м)
для комбинированного материала
Замена мембраны
Моменты затяжки
DF30
Крышка мембраны 70,81 фунт-сил•дюйм (8 Н•м)
Направляющий распределитель 44,25 фунт-сил•дюйм (5 Н•м)
Колпак клапана 30,9 фунт-сил•дюйм (2 Н•м) для комбинированного материала
Моменты затяжки
DF100
Направляющий распределитель 137,7 фунт-сил•дюйм (15 Н•м)
Колпак клапана 44,25 фунт-сил•дюйм (5 Н•м)
Крышка мембраны
35,4 фунт-сил•дюйм (4 Н•м) алюминиевый – 30,9 фунт-сил•дюйм (2 Н•м)
для комбинированного материала
Перед проведением любых внутренних работ: СЛЕДУЕТ ОТКЛЮЧИТЬ
ПОДАЧУ ВОЗДУХА НА НАСОС.
ПРИ ЭТОМ НЕТ НЕОБХОДИМОСТИ ОТСОЕДИНЯТЬ НАСОС ОТ
ТРУБОПРОВОДА ДЛЯ ЖИДКОСТИ.
1. Закрыть жидкостные клапаны.
2. Слить жидкость, находящуюся внутри насоса. Предусмотреть дренаж
жидкости изнутри насоса.
3. Снять направляющий распределитель, стараясь при этом не повредить
уплотнения, как показано на рисунке.
4. Снять колпак мембраны.
ПРИМЕЧАНИЕ: Для затяжки этих винтов необходимо использовать
откалиброванный динамометрический ключ (см. таблицу моментов
затяжки в этом разделе).
5. Снять крышку, осторожно потянув назад.
6. Удалить старую мембрану и поместить новую в правильное положение.
Собрать компоненты.
4
A
6
5
3
Толкатель
Снять боковую крышку справа от впуска жидкости, как показано на
рисунке, следующем после процедуры «Замена мембраны».
Как только откроется вал толкателя, необходимо выполнить следующие
процедуры:
1. Извлечь вал из корпуса, потянув его за один из двух концов. В корпус
вкручена тефлоновая втулка. Снять использованные стопорные кольца
в двух отверстиях, как показано на рисунке.
2. После снятия крышки удалить уплотнительное кольцо квадратного
сечения внутри корпуса насоса.
3. Заменить комплект в надлежащей последовательности, показанной на
сборочном чертеже.
Собрать насос в обратном порядке.
2
1
3
