DE

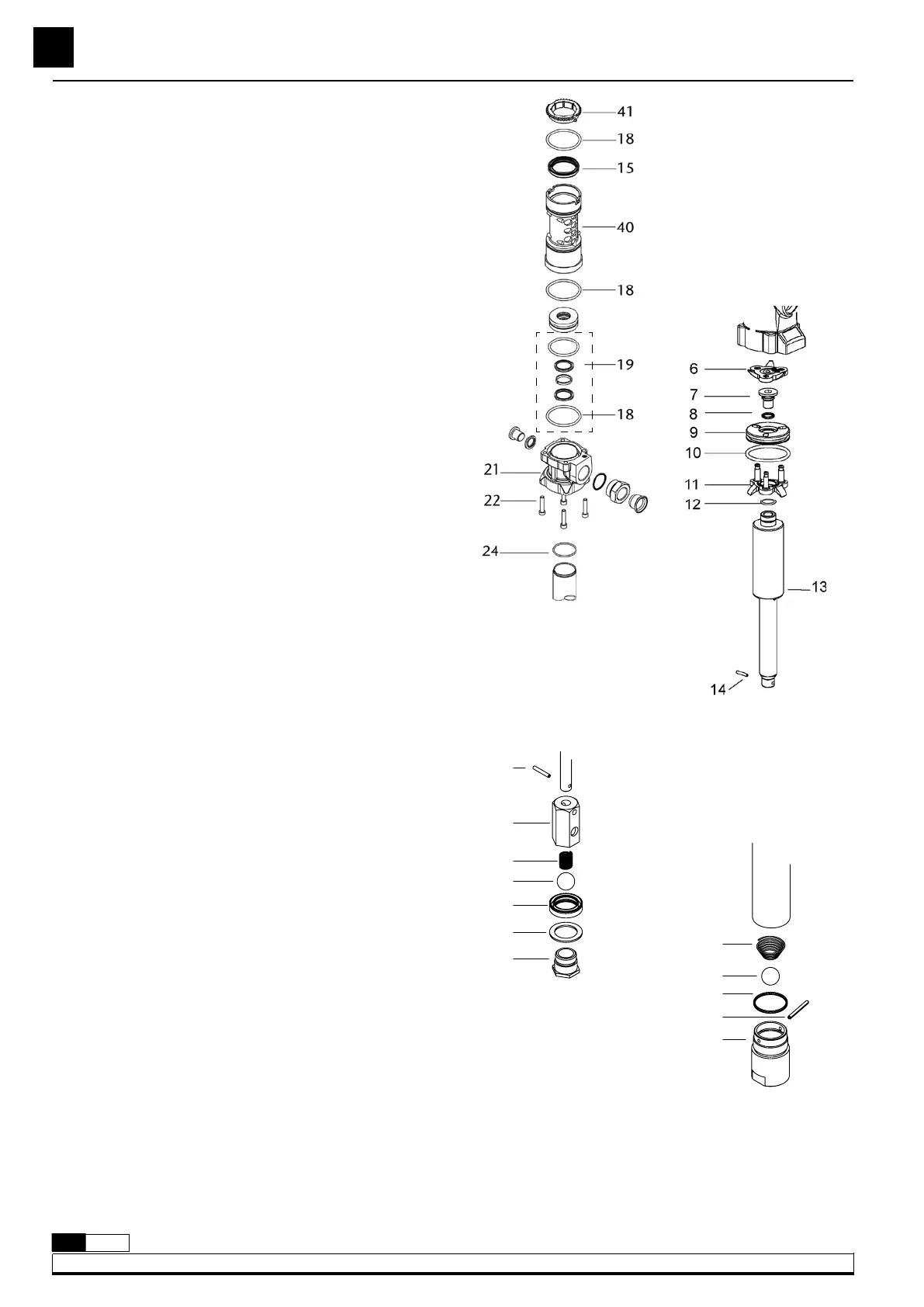

Fig. 5
UMKEHRSCHALTER (Fig. 6)
• Das Saugrohr abschrauben. Vorsicht!!! O-Ring nicht beschädigen.
• Stift (14) entfernen um unteren Pumpenteil auseinander zu
nehmen.
• Schrauben (22) entfernen und Gehäuse vorsichtig ziehen um zu
entfernen. (Siehe “Luftmotor”).
• Luftventil-Satz (6) entfernen.
• Achtung: Luftventilsatz ist in eine bestimmte Position montiert.
Bitte beachten für Zusammenbau.
• Kolbenstange (13) in den Schraubstock spannen und das Luftventil
(7) entfernen.
• Achtung: Bei Montage Dichtmasse verwenden (Loctite #242 oder
ähnlich).
• Vorsicht, dass der O-Ring (8) im Luftventil nicht beschädigt wird.
• Teile (9, 10, 11 und 12) reinigen oder ersetzen.
• Gemäss dieser Anleitung den Zusammenbau Schritt für Schritt in
umgekehrter. Reihenfolge durchführen.
Fig. 6
27
31
26
28
29
30
32
OBERES VENTIL (Fig. 7)
• Den Ventilsitz (32) vom Ventilkörper (27) abschrauben.
• Scheibe (31), Ölkolben (30), Kugel (29) und Feder (28) Teile
sorgfältig säubern. Beschädigte Teile ersetzen.
• Gemäss dieser Anleitung den Zusammenbau Schritt für Schritt in
umgekehrter Reihenfolge durchführen.
• Achtung: Bei Montage vom Ventilsitz (32) Dichtmasse verwenden.
FUSSVENTIL (Fig. 8)
• Das komplette Saugrohr in den Schraubstock spannen und das
Fussventil (37) vom Saugrohr abschrauben.
• Stifft (36) entfernen, Ventilkugel (34) Feder (33) und Dichtung (35)
reinigen, falls beschädigt erzetzen.
• Gemäss dieser Anleitung den Zusammenbau Schritt für Schritt in
umgekehrter Reihenfolge durchführen.
34
33
35
36
37/39
LUFTMOTOR (Fig. 5)
• Das Saugrohr abschrauben.Vorsicht!!! O-Ring (24) nicht
beschädigen.
• Stift (14) entfernen um unteren Pumpenteil auseinander zu
nehmen. (Siehe „Umkehrschalter und Luftmotor”)
• Schrauben (22) entfernen und Gehäuse vorsichtig ziehen um zu
entfernen. Luftmotorteile sind jetzt zugänglich.
• Teile 18 und 15 ersetzen.
• Luftmotor und Teile reinigen und defekte oder abgenutzte Teile
ersetzen.
• Gemäss dieser Anleitung den Zusammenbau Schritt für Schritt in
umgekehrter Reihenfolge durchführen.
Fig. 7
Fig. 8
REPARATUR- UND REINIGUNGSANLEITUNG
